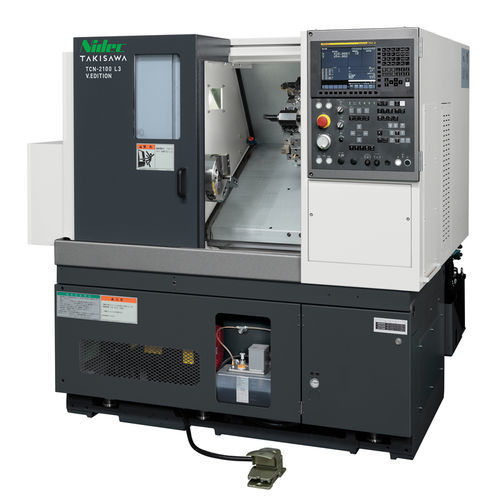

Tornio CNC TCN-2100V.EDITION
rigido12 utensili8 utensili

Tornio CNC - TCN-2100V.EDITION - TAKISAWA - rigido / 12 utensili / 8 utensili
Tornio CNC - TCN-2100V.EDITION - TAKISAWA - rigido / 12 utensili / 8 utensili
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Struttura
rigido
Numero di utensili
12 utensili, 8 utensili
Applicazioni
per lavorazione di barre, per pezzi lunghi
Prestazioni
di alta precisione, ad alta rigidità
Diametro

340 mm, 410 mm
(13,39 in, 16,14 in)

Velocità di rotazione

3.200 rpm
(20.106,193 rad.min-1)

Lunghezza della pelle

300 mm, 600 mm
(12 in, 24 in)

Diametro di taglio massimo

Max.: 410 mm
(16 in)

Min.: 340 mm
(13 in)

Passaggio barra

51 mm
(2 in)

Avanzamento rapido asse X

24 m/min

Avanzamento rapido asse X

30 m/min

Potenza nominale

7,5 kW, 11 kW
(10,2 hp, 15 hp)

Lunghezza totale

1.750 mm, 2.095 mm
(69 in, 82 in)

Larghezza totale

1.532 mm
(60 in)

Altezza totale

1.700 mm
(67 in)

Peso

2.700 kg, 3.200 kg
(5.952 lb, 7.055 lb)

Descrizione

Il TCN-2100 V.EDITION è un tornio CNC V.EDITION che mantiene elevate prestazioni di tornitura offrendo solo le funzioni fondamentali per un efficace rapporto costo/prestazioni.

Punti principali
  • Tutte le superfici di scorrimento impiegano slitte rettangolari ad alta rigidità e alta precisione.
  • La coppia nominale continua è stata migliorata rispetto ai modelli precedenti ottimizzando il motore del mandrino e il rapporto di riduzione.
  • Disponibili due tipi di torretta: 8 postazioni (standard) e 12 postazioni (opzione), tipo montaggio diretto.
  • Supporta una contropunta idraulica ad alta rigidità (opzionale) per aumentare la stabilità nelle lavorazioni di lunghezza.


Principali specifiche macchina
  • Modelli: TCN-2100 L3 V.EDITION; TCN-2100 L6 V.EDITION
  • Dimensione mandrino (pollici): L3 = 8; L6 = 8
  • Tipo di torretta: Torretta 8 postazioni (montaggio diretto) o torretta 12 postazioni (montaggio diretto) — disponibile per L3 e L6
  • Diametro max. di tornitura (mm): L3 = φ410 (con una configurazione di torretta) / φ340 (torretta alternativa); L6 = φ410*2 / φ340*2
  • Lunghezza max. di tornitura (mm): L3 = 300; L6 = 600
  • Capacità barra (mm): L3 = φ51; L6 = φ51
  • Velocità mandrino (min⁻¹): L3 = 3200; L6 = 3200
  • Velocità di rapido (m/min): X = 24 / Z = 30 (entrambi L3 e L6)
  • Motore mandrino (15 min / continuo) (kW): L3 = 11 / 7.5; L6 = 11 / 7.5
  • Altezza macchina (mm): L3 = 1700; L6 = 1700
  • Ingombro richiesto (mm): L3 = 1750 × 1532; L6 = 2095 × 1532
  • Peso macchina (kg): L3 = 2700; L6 = 3200


Note
  • La capacità barra dipende dalle combinazioni di mandrini e cilindri.
  • Per la versione L6 il diametro massimo di tornitura può essere limitato in funzione della dimensione del pezzo; consultare «The Limit of the Turning Range» nel catalogo.

Altri prodotti TAKISAWA

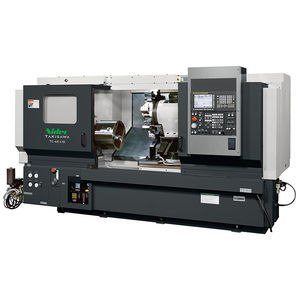

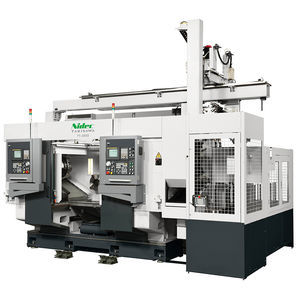

CNC Lathe
