Tornio NC TF-2600
verticale8 utensiliper lavorazione di alberi e alberame

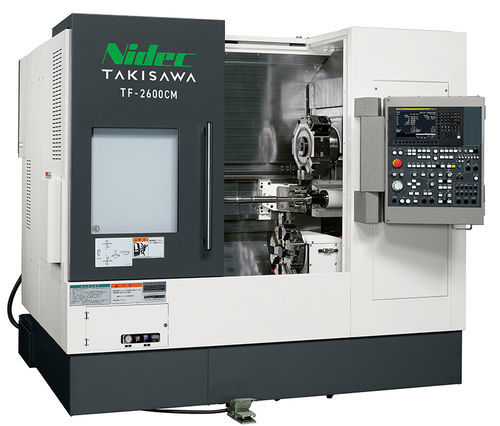

Tornio NC - TF-2600 - TAKISAWA - verticale / 8 utensili / per lavorazione di alberi e alberame
Tornio NC - TF-2600 - TAKISAWA - verticale / 8 utensili / per lavorazione di alberi e alberame
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
NC
Orientazione del mandrino
verticale
Numero di utensili
8 utensili
Applicazioni
per lavorazione di alberi e alberame
Prestazioni
ad alta rigidità
Funzione combinata
per fresatura
Diametro

260 mm
(10,24 in)

Velocità di rotazione

2.500 rpm, 3.000 rpm, 3.200 rpm, 5.000 rpm
(15.707,963 rad.min-1, 18.849,556 rad.min-1, 20.106,193 rad.min-1, 31.415,927 rad.min-1)

Diametro del pezzo

Min.: 70 mm
(3 in)

Max.: 70 mm
(3 in)

Lunghezza della pelle

650 mm, 750 mm
(26 in, 30 in)

Diametro di taglio massimo

260 mm
(10 in)

Avanzamento rapido asse X

20 m/min

Avanzamento rapido asse X

30 m/min

Potenza nominale

11 kW, 15 kW
(15 hp, 20,4 hp)

Lunghezza totale

2.400 mm
(94 in)

Larghezza totale

2.080 mm
(82 in)

Altezza totale

2.150 mm
(85 in)

Peso

6.100 kg
(13.448 lb)

Descrizione

Panoramica

Il Takisawa TF-2600 è un centro di lavorazione per alberi ad alta rigidità, progettato per ridurre i tempi di truciolatura nelle lavorazioni di flange e alberi, garantendo un'efficiente evacuazione dei trucioli e condizioni di lavorazione stabili.

Caratteristiche principali
  • Motore mandrino a ampia gamma (specifica 10")
  • Guide rettangolari ad alta rigidità
  • Struttura a letto verticale per migliorare lo scorrimento dei trucioli e la rigidità


Unità funzionali aggiuntive
  • Contropunta NC servo — Corsa: 580 mm; Foratura cono mandrino: 8" spec: MT.4, 10" spec: MT.5
  • Steady rest NC servo (opzionale) — Corsa: 720 mm


Specifiche principali (Tornitura)
  • Dimensione mandrino (pollici): 8 / 8 / 10 (varianti)
  • Tipo di torretta: torretta 6 stazioni (montaggio diretto) / torretta 8 stazioni (montaggio diretto)
  • Diametro max di tornitura: Ø260 mm
  • Lunghezza max di tornitura: 750 mm (alcune varianti) / 650 mm (altre varianti)
  • Velocità mandrino (min⁻¹): 3200 [OP. 5000] (alcune varianti) / 2500 [OP. 3000] (altre varianti)
  • Velocità rapida (m/min): X: 20 / Z: 30 / A: 20 / R: 30
  • Motore mandrino (kW): 11/15 o 15/11 (ampia gamma, a seconda della variante)
  • Altezza macchina: 2150 mm
  • Ingombro richiesto: 2400 × 2080 mm
  • Peso macchina: 6100 kg


Specifiche principali (Tornitura & Fresatura)
  • Dimensione mandrino (pollici): 8 / 10 (varianti)
  • Tipo di torretta: Superiore: torretta 8 stazioni per utensili rotanti (tipo portautensili completo); Inferiore: torretta 6 stazioni (montaggio diretto) [OP. torretta inferiore 8 stazioni]
  • Diametro max di tornitura (inferiore): Ø260 mm
  • Lunghezza max di tornitura (inferiore): 750 mm / 650 mm
  • Velocità mandrino (min⁻¹): 3200 [OP. 5000] / 2500 [OP. 3000]
  • Velocità mandrino utensili rotanti (min⁻¹): 6000
  • Velocità rapida (m/min): X: 20 / Z: 30 / A: 20 / R: 30
  • Motore mandrino (kW): 11/15 o 15/11 (ampia gamma)
  • Motore utensili rotanti (kW): 2.2
  • Altezza macchina: 2150 mm
  • Ingombro richiesto: 2400 × 2080 mm
  • Peso macchina: 6100 kg


Pezzatura target per caricatore (opzionale)
  • Dimensione mandrino (pollici): 8 / 10
  • Diametro esterno: Ø70 mm
  • Lunghezza: 750 / 650 mm
  • Peso pezzo: 10 kg
