Tornio CNC TCY-200Ⅱ
12 utensiliper pezzi piccolicompatto

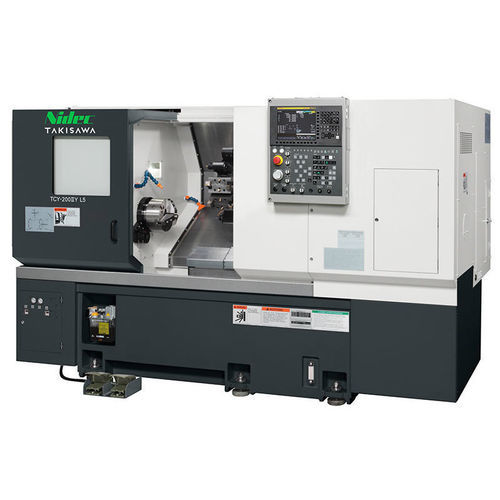

Tornio CNC - TCY-200Ⅱ - TAKISAWA - 12 utensili / per pezzi piccoli / compatto
Tornio CNC - TCY-200Ⅱ - TAKISAWA - 12 utensili / per pezzi piccoli / compatto
Tornio CNC - TCY-200Ⅱ - TAKISAWA - 12 utensili / per pezzi piccoli / compatto - immagine - 2
Tornio CNC - TCY-200Ⅱ - TAKISAWA - 12 utensili / per pezzi piccoli / compatto - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Numero di utensili
12 utensili
Applicazioni
per pezzi piccoli
Altre caratteristiche
compatto, con asse Y
Funzione combinata
per fresatura
Diametro

220 mm, 250 mm
(8,66 in, 9,84 in)

Velocità di rotazione

4.000 rpm, 6.000 rpm
(25.132,741 rad.min-1, 37.699,112 rad.min-1)

Lunghezza della pelle

254 mm, 271 mm, 454 mm, 471 mm
(10 in, 11 in, 18 in, 19 in)

Passaggio barra

51 mm
(2 in)

Avanzamento rapido asse X

20 m/min

Avanzamento rapido asse X

24 m/min

Potenza nominale

2,2 kW, 3,7 kW, 5,5 kW, 7,5 kW, 11 kW
(3 hp, 5 hp, 7,5 hp, 10,2 hp, 15 hp)

Lunghezza totale

2.310 mm, 2.500 mm, 2.860 mm
(91 in, 98 in, 113 in)

Larghezza totale

1.695 mm, 1.795 mm
(67 in, 71 in)

Altezza totale

1.700 mm
(67 in)

Peso

3.500 kg, 4.100 kg
(7.716 lb, 9.039 lb)

Descrizione

Panoramica

  • Tornio-fresatrice combinata compatta che integra tornitura, taglio con utensile rotante e fresatura con controllo asse Y per pezzi di piccole dimensioni.


Punti chiave
  • Progettazione compatta per l'integrazione dei processi di tornitura e lavorazione con utensile rotante su pezzi piccoli.
  • Capacità di fresatura e controllo asse Y per integrare i processi e lavorare geometrie complesse.
  • Torretta a tamburo a 12 postazioni, tipo porta-utensili completo, per elevata flessibilità di utensili.
  • Mandrini sinistro e (se presente) destro, mandrino utensile rotante e alti rapporti di avanzamento rapido a supporto di cicli efficienti.


Opzioni e automazione
  • Pacchetti di carico e automazione disponibili per funzionamento continuo senza operatore (opzionale).
  • Software di programmazione interattiva opzionale (TiwaP-1) per creazione programmi, simulazione 3D e verifica degli utensili senza approfondite conoscenze di G-code.
  • Alimentatori di barra e sistemi di movimentazione opzionali per alimentazione automatica del materiale e integrazione con i caricatori.


Applicazioni
  • Processi integrati tornitura + fresatura per pezzi piccoli e complessi in produzione di medio-alto volume (componenti automobilistici, connettori, parti meccaniche di precisione).


Specifiche tecniche
  • Modelli commerciali: TCY-200Ⅱ (varianti: TCY-200ⅡYS / TCY-200ⅡY)
  • Tipo macchina: Tornio combinato compatto con fresatura e asse Y
  • Torretta: Torretta a tamburo 12 postazioni, tipo porta-utensili completo
  • Diametro massimo di tornitura: Ø220 mm (Ø250 mm per tipo BMT45)
  • Lunghezza massima di tornitura: L3: 254 mm [271 mm] ; L5: 454 mm [471 mm]
  • Dimensione mandrino (pollici): TCY-200ⅡYS: 8+6 ; TCY-200ⅡY: 8
  • Capacità barra (mandrino sinistro): Ø51 mm (dipende dal tipo di mandrino/cilindro)
  • Capacità barra (mandrino destro): TCY-200ⅡYS: Ø42 mm ; TCY-200ⅡY: -
  • Velocità mandrino sinistro (min⁻¹): 4000 [opz. 6000]
  • Velocità mandrino destro (min⁻¹): 4000 [opz. 6000] (se presente)
  • Velocità utensile rotante (min⁻¹): 6000
  • Velocità di traslazione rapida: X 20 m/min ; Z 24 m/min ; Y 10 m/min
  • Motore mandrino sinistro (15 min / continuo): 11 / 7.5 kW
  • Motore mandrino destro (15 min / continuo): 5.5 / 3.7 kW (se presente)
  • Motore utensile rotante (5 min / 15 min / continuo): 3.7 / 2.2 / 1.5 kW
  • Altezza macchina: 1700 mm
  • Ingombr o richiesto: L3: 2500 × 1695 mm ; L5: 2860 × 1795 mm (altra nota: L3: 2310 × 1695 mm *)
  • Peso macchina: L3: 3500 kg ; L5: 4100 kg
  • Pezzo target per caricatore (tipo 3 kg): Ø est. 160 mm ; Lunghezza L3: 50 mm / L5: 100 mm ; Peso 3 kg
  • Specifiche alimentatore pezzi (tipo 3 kg): Numero di pallet 16 ; Capacità per pallet 40 kg ; Altezza impilamento 450 mm
  • Note: • = Standard ◦ = Opzionale - = Nessuno ; le parentesi [ ] indicano il tipo BMT45 quando specificato
