Tornio CNC TCN-2600
12 utensili10 utensili8 utensili

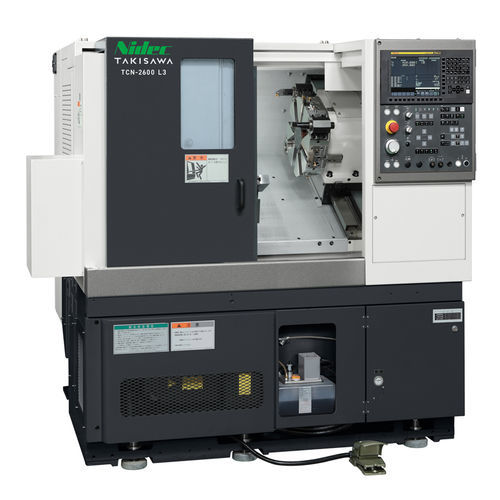

Tornio CNC - TCN-2600 - TAKISAWA - 12 utensili / 10 utensili / 8 utensili
Tornio CNC - TCN-2600 - TAKISAWA - 12 utensili / 10 utensili / 8 utensili
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Numero di utensili
12 utensili, 8 utensili, 10 utensili
Funzione combinata
per fresatura
Diametro

280 mm, 410 mm
(11,02 in, 16,14 in)

Velocità di rotazione

2.500 rpm, 3.200 rpm
(15.707,963 rad.min-1, 20.106,193 rad.min-1)

Lunghezza della pelle

158 mm, 250 mm, 458 mm, 550 mm
(6 in, 10 in, 18 in, 22 in)

Passaggio barra

74 mm, 90 mm
(3 in, 4 in)

Potenza nominale

9 kW, 11 kW
(12,2 hp, 15 hp)

Lunghezza totale

1.750 mm, 1.810 mm, 2.095 mm, 2.277 mm
(69 in, 71 in, 82 in, 90 in)

Larghezza totale

1.543 mm
(61 in)

Altezza totale

1.700 mm
(67 in)

Peso

2.700 kg, 2.800 kg, 3.200 kg, 3.300 kg
(5.952 lb, 6.173 lb, 7.055 lb, 7.275 lb)

Descrizione

Il TCN-2600 è un tornio CNC da 10 pollici di Takisawa progettato per elevata capacità di asportazione e produzione versatile. Disponibile nelle configurazioni L-series (solo tornitura) e CM-series (tornitura+fresatura), con varianti pronte per automazione TCN-2600G.

Caratteristiche principali
  • Tutte le guide utilizzano scorrimenti rettangolari ad alta rigidità per durabilità e precisione posizionale.
  • Motore mandrino a gamma larga e rapporto di riduzione rivisto per migliorare la coppia continua da basse ad alte velocità.
  • Due famiglie di torrette: L-series 8 posti (montaggio diretto); CM-series torretta 12 posti a utensile rotante per le varianti con fresatura.
  • Contropunta idraulica ad alta rigidità opzionale per operazioni di tornitura supportata.


Automazione (TCN-2600G)
  • Progettato per integrazione con caricatore a portale ad alta velocità per celle di tornitura automatizzate compatte.
  • Pezzatura target per il caricatore: diametro esterno Φ200 mm, lunghezza 140 mm, peso 5 kg (×2).
  • Alimentatore pezzi: 14 pallet, capacità per pallet 70 kg, altezza impilamento 400 mm.


Software
TiwaP-1 (opzionale): sistema di programmazione interattiva che supporta creazione del programma, simulazione 3D ed esecuzione per ridurre il carico dell'operatore. Input dialogico senza necessità di conoscere i codici G, animazione 3D e simulazione della traiettoria utensile per la verifica del programma, e riconoscimento automatico dell'ordine mandrino/processo per esecuzione ottimizzata.

Specifiche tecniche
  • Varianti modello: TCN-2600 L3, TCN-2600 L6, TCN-2600CM L3, TCN-2600CM L6.
  • Dimensione mandrino: 10 pollici (tutte le varianti).
  • Tipo di torretta: L-series — torretta 8 posti montaggio diretto; CM-series — torretta 12 posti tipo utensile rotante.
  • Diametro massimo di tornitura: L-series Φ410 mm (L6: limitazioni possibili in base alle dimensioni del pezzo); CM-series Φ280 mm.
  • Lunghezza massima di tornitura: TCN-2600 L3 = 250 mm, L6 = 550 mm; TCN-2600CM L3 = 158 mm, CM L6 = 458 mm.
  • Capacità barra: Φ74 mm (OP. Φ90) a seconda del tipo di mandrino/cilindro.
  • Velocità mandrino: 3200 min-1 (OP. 2500) tutte le varianti.
  • Velocità utensile rotante: varianti CM 6000 min-1; non applicabile alle L-series.
  • Velocità di rapido: X: 24 m/min, Z: 30 m/min.
  • Motore mandrino (30 min/continuo): 11/9 kW.
  • Motore utensile rotante (15 min/continuo): varianti CM 5.5/3.7 kW.
  • Altezza macchina: 1700 mm.
  • Ingombro richiesto (L×P): L3 = 1750×1543 mm, L6 = 2095×1543 mm, CM L3 = 1810×1543 mm, CM L6 = 2277×1543 mm.
  • Peso macchina: L3 = 2700 kg, L6 = 3200 kg, CM L3 = 2800 kg, CM L6 = 3300 kg.
  • Produttore/marca: Takisawa.
