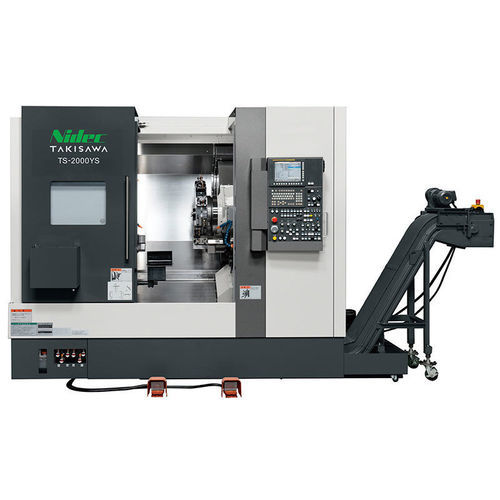

Tornio CNC TS-2000

orizzontale4 assia due mandrini

Il TS-2000 è un centro di tornitura ad asse Y con doppio mandrino opposto e torretta singola, prodotto da Takisawa Machine Tool Co., Ltd., progettato per l'integrazione dei processi di lavorazione. Con mandrini destro e sinistro può completare le lavorazioni frontali e posteriori in un unico allestimento ed è destinato a pezzi di tipo e lotto variabili nei settori aerospaziale, medicale e delle macchine per costruzione.

Caratteristiche principali

• Configurazione asse Y con doppio mandrino opposto (TS-2000YS) e variante con contropunta (TS-2000Y).
• Supporto per utensili rotanti per lavorazioni composte (tornitura + fresatura/foratura).
• Diverse configurazioni di torretta e opzioni utensili per adattarsi a produzioni miste.
• Opzioni mandrino: 6+6 inch (YS) o 6 inch (Y); capacità barra φ51 mm (a seconda di mandrino/cilindro).
• Velocità mandrino e utensile rotante: 6000 min-1.

Varianti e opzioni torretta

• TS-2000YS (Standard): mandrini opposti (destro e sinistro) — Dimensione mandrino 6+6 inch; contropunta (tipo NC servo): none; torretta standard: 12 stazioni (All-Holder Type); opzioni: 10 / 15 / 20 stazioni (All-Holder Type).
• TS-2000Y: variante a mandrino singolo — Dimensione mandrino 6 inch; contropunta (tipo NC servo): standard; torretta standard: 12 stazioni (All-Holder Type); opzioni: 10 / 15 / 20 stazioni.

Specifiche principali della macchina (tabelle sorgente)

• TS-2000YS (Standard):
  • Right spindle stock: standard (available)
  • Tailstock (NC Servo Type): none
  • Chuck size: 6+6 inch
  • Type of Turret (options): 12-Station Turret (All-Holder Type) — Standard; 10-Station; 15-Station; 20-Station (All-Holder Type)
  • Max. turning diameter: up to φ370 mm (varies by turret)
  • Max. turning length: 565 mm
  • Bar capacity: φ51 mm (see note)
  • Left spindle speed: 6000 min-1
  • Right spindle speed: 6000 min-1
  • Rotary tool speed: 6000 min-1
  • Rapid traverse rate: X: 30 m/min / Z: 30 m/min / Y: 10 m/min / A: 30 m/min
  • Left spindle motor (30 min/continuous): 11 / 7.5 kW
  • Right spindle motor (30 min/continuous): 11 / 7.5 kW
  • Rotary tool motor (S3 25%/continuous): 7.5 / 3.7 kW
  • Machine height: 2300 mm
  • Required floor space: 2800 × 2140 mm (without oilpan and chip conveyor)
  • Machine weight: 6200 kg
• TS-2000Y:
  • Right spindle stock: none
  • Tailstock (NC Servo Type): standard (available)
  • Chuck size: 6 inch
  • Type of Turret (options): 12-Station Turret (All-Holder Type) — Standard; 10-Station; 15-Station; 20-Station (All-Holder Type)
  • Max. turning diameter: up to φ370 mm (varies by turret)
  • Max. turning length: 565 mm (some turret options 550 mm)
  • Bar capacity: φ51 mm (see note)
  • Left spindle speed: 6000 min-1
  • Right spindle speed: not applicable
  • Rotary tool speed: 6000 min-1
  • Rapid traverse rate: X: 30 m/min / Z: 30 m/min / Y: 10 m/min / A: 13 m/min
  • Left spindle motor (30 min/continuous): 11 / 7.5 kW
  • Right spindle motor: not applicable
  • Rotary tool motor (S3 25%/continuous): 7.5 / 3.7 kW
  • Machine height: 2300 mm
  • Required floor space: 2800 × 2070 mm (without oilpan and chip conveyor)
  • Machine weight: 6000 kg

Caratteristiche / specifiche tecniche

• Famiglia / nome modello: TS-2000 (varianti: TS-2000YS, TS-2000Y)
• Produttore / Marca: Takisawa Machine Tool Co., Ltd.
• Configurazione: asse Y, doppio mandrino opposto (YS) / variante con contropunta (Y), 1 torretta
• Opzioni torretta: 12, 10, 15 e 20 stazioni (All-Holder Type), 12 stazioni standard
• Misure mandrino: 6+6 inch (YS) / 6 inch (Y)
• Diametro max tornitura: fino a φ370 mm (dipende dalla torretta)
• Lunghezza max tornitura: tip. 565 mm (alcune configurazioni 550 mm)
• Capacità barra: φ51 mm (dipende da mandrino/cilindro)
• Velocità mandrini: sinistro 6000 min-1; destro 6000 min-1 (solo YS)
• Velocità utensile rotante: 6000 min-1
• Velocità rapida: X 30 / Z 30 / Y 10 / A 30 (YS) o A 13 (Y) — m/min
• Motori: mandrino sinistro 11 / 7.5 kW (30 min / continuo); mandrino destro 11 / 7.5 kW (YS); utensile rotante 7.5 / 3.7 kW (S3 25% / continuo)
• Altezza macchina: 2300 mm
• Ingombro richiesto: 2800 × 2140 mm (YS) / 2800 × 2070 mm (Y) — senza vasca dell'olio e nastro trasportatore trucioli
• Peso macchina: 6200 kg (YS) / 6000 kg (Y)
• Note: *1 La capacità barra dipende dal tipo di mandrino e cilindro; *2 I valori di ingombro sono senza vasca dell'olio e trasportatore trucioli.
