Tornio CNC TT-2600Ⅱ series
orizzontale2 assia due mandrini

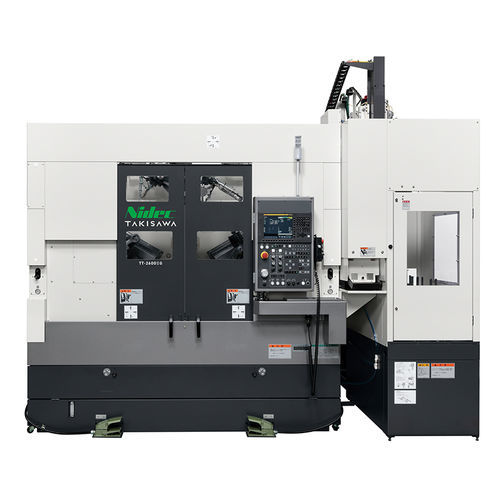

Tornio CNC - TT-2600Ⅱ series - TAKISAWA - orizzontale / 2 assi / a due mandrini
Tornio CNC - TT-2600Ⅱ series - TAKISAWA - orizzontale / 2 assi / a due mandrini
Tornio CNC - TT-2600Ⅱ series - TAKISAWA - orizzontale / 2 assi / a due mandrini - immagine - 2
Tornio CNC - TT-2600Ⅱ series - TAKISAWA - orizzontale / 2 assi / a due mandrini - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
orizzontale
Numero di assi
2 assi
Numero di mandrini
a due mandrini
Numero di utensili
12 utensili
Applicazioni
per automotive, per produzioni di massa
Prestazioni
di alta precisione, ad alta rigidità, ad alta produttività
Funzione combinata
per fresatura
Opzioni e accessori
con carico/scarico automatizzato
Diametro

290 mm, 340 mm
(11,42 in, 13,39 in)

Velocità di rotazione

2.500 rpm, 3.000 rpm, 4.000 rpm
(15.707,963 rad.min-1, 18.849,556 rad.min-1, 25.132,741 rad.min-1)

Diametro del pezzo

Max.: 240 mm
(9 in)

Min.: 160 mm
(6 in)

Diametro di taglio massimo

Max.: 340 mm
(13 in)

Min.: 290 mm
(11 in)

Lunghezza di taglio massima

Max.: 214 mm
(8 in)

Min.: 166 mm
(7 in)

Avanzamento rapido asse X

24 m/min

Avanzamento rapido asse X

24 m/min

Potenza nominale

7,5 kW, 11 kW, 15 kW
(10,2 hp, 15 hp, 20,4 hp)

Lunghezza totale

3.227 mm, 3.412 mm, 3.725 mm
(127 in, 134 in, 147 in)

Larghezza totale

2.938 mm
(116 in)

Altezza totale

3.751 mm, 3.840 mm, 4.130 mm
(148 in, 151 in, 163 in)

Peso

6.300 kg, 6.400 kg, 6.500 kg
(13.889 lb, 14.110 lb, 14.330 lb)

Descrizione

Panoramica

  • I TT-2600ⅡG / TT-2600ⅡWG sono torni CNC a doppio mandrino progettati per la produzione in serie di componenti automobilistici ad alta precisione, disponibili in configurazione di tornitura e opzionalmente tornitura+fresatura con opzioni di carico selezionabili.
  • Specifiche di mandrino disponibili: 8", 10" e 12"; letto a cassa rigido e guide quadrate larghe sugli assi X/Z per stabilità termica e precisione sostenuta.


Caratteristiche principali

  • Struttura del letto a tipo cassa/serbatoio per minimizzare gli spostamenti termici durante il funzionamento continuo.
  • Guide rettangolari larghe (quadrate) sugli assi X e Z per lavorazioni ad alta precisione a lungo termine.
  • Testata che supporta mandrini da 8", 10" e 12"; integrata con motori mandrino FANUC ad alte prestazioni.
  • Torretta standard a 12 posizioni (T12) con opzione torretta di fresatura a 12 posizioni (T12M) per configurazioni con fresatura.
  • Unità di trasferimento con inversione standard che consente lavorazione anteriore/posteriore simultanea per operazioni compatte a doppio mandrino.
  • Sistema di risparmio energetico e separatore olio-acqua per ridurre il consumo e prolungare la vita del refrigerante.
  • Comandi user-friendly e tasti dedicati per gestione dei processi e delle misure, riducendo i tempi non produttivi.


Specifiche principali macchina (Tornitura)

  • Dimensione mandrino (inch): 8+8 / 10+10 / 12+12
  • Tipo di torretta: Torretta 12 posizioni (tipo portautensili completo)
  • Diametro max di tornitura (mm): Ø290 (spec 8/10") / Ø340 (spec 12")
  • Lunghezza max di tornitura (mm): 214 (8+8) / 204 (10+10) / 184 [OP. 166] (12+12)
  • Velocità mandrino (min-1): 4000 (8+8) / 3200 [OP. 2500] (10+10) / 2500 (12+12)
  • Velocità di avanzamento rapido (m/min): X: 24 / Z: 24
  • Motore mandrino (kW): esempi tipici 11/7.5 [OP. 15/11] (8+8); 15/11 [OP. 18.5/15] (10+10); 15/11 (12+12)
  • Altezza macchina (mm): 3751 (8+8) / 3840 (10+10) / 4130 (12+12)
  • Ingombro (mm): 3227×2938 (8+8) / 3412×2938 (10+10) / 3725×2938 (12+12)
  • Peso macchina (kg): 6300 (8+8) / 6400 (10+10) / 6500 (12+12)


Specifiche tornitura & fresatura (configurazione con fresatura)

  • Dimensione mandrino (inch): 8+8 / 10+10 / 12+12
  • Tipo di torretta: Torretta 12 posizioni (tipo portautensili completo) con opzione torretta di fresatura (T12M)
  • Diametro max di tornitura (mm): Ø290 (8/10") / Ø340 (12")
  • Lunghezza max di tornitura (mm): 214 / 204 / 184 [OP. 166]
  • Velocità mandrino (min-1): 4000 / 3200 [OP.2500] / 2500
  • Velocità utensile rotante (min-1) (versioni fresatura): 4000 (ove applicabile)
  • Motore utensile rotante (kW) (S3 25%/15 min/continuo): 5.5 / 5.5 / 3.7 (valori esemplificativi per configurazioni torretta di fresatura)
  • Velocità di avanzamento rapido (m/min): X: 24 / Z: 24


Pezzatura target del caricatore

  • Mandrino 8+8: diametro esterno Ø160 mm, lunghezza 100 mm, peso 4 kg (×2)
  • Mandrino 10+10: diametro esterno Ø200 mm, lunghezza 120 mm, peso 8 kg (×2)
  • Mandrino 12+12: diametro esterno Ø240 mm, lunghezza 110 mm [opz. 100], peso 8 kg (×2)


Specifiche dell'alimentatore pezzi

  • Numero di pallet: 16 (8+8) / 14 (10+10) / 14 (12+12)
  • Capacità di carico per pallet (kg): 40 (8+8) / 70 (10+10) / 70 (12+12)
  • Altezza impilamento pezzi (mm): 450 (8+8) / 400 (10+10) / 400 (12+12)


Caratteristiche / Specifiche tecniche

  • Brand: Takisawa Machine Tool Co., Ltd.
  • Varianti modello: TT-2600ⅡG e TT-2600ⅡWG (tornitura); TT-2600ⅡCMG / TT-2600ⅡWCMG (tornitura+fresatura)
  • Tipo di prodotto: Torno CNC a doppio mandrino per produzione di massa di componenti automotive ad alta precisione
  • Letto: Letto rigido tipo cassa/serbatoio resistente agli spostamenti termici
  • Guide: Guide quadrate/larghe sugli assi X/Z per precisione a lungo termine
  • Torretta standard: 12 posizioni (T12); torretta di fresatura opzionale 12 posizioni (T12M)
  • Misure mandrino applicabili: 8", 10", 12"
