Tornio CNC TK-2100
verticale8 utensilidi alta precisione

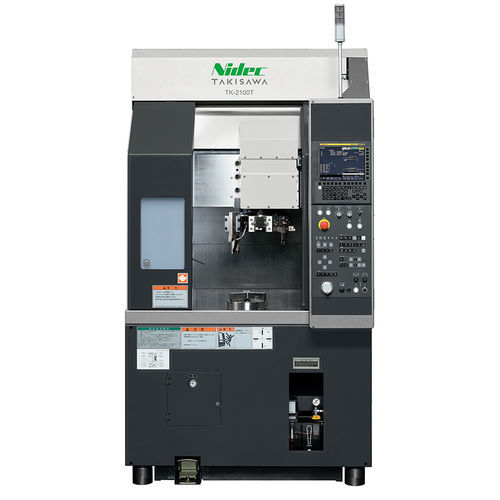

Tornio CNC - TK-2100 - TAKISAWA - verticale / 8 utensili / di alta precisione
Tornio CNC - TK-2100 - TAKISAWA - verticale / 8 utensili / di alta precisione
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
verticale
Numero di utensili
8 utensili
Prestazioni
di alta precisione, ad alta rigidità
Altre caratteristiche
compatto
Diametro

400 mm, 600 mm
(15,75 in, 23,62 in)

Velocità di rotazione

2.000 rpm, 2.500 rpm, 3.200 rpm
(12.566,371 rad.min-1, 15.707,963 rad.min-1, 20.106,193 rad.min-1)

Diametro di taglio massimo

355 mm
(14 in)

Lunghezza di taglio massima

Max.: 400 mm
(16 in)

Min.: 310 mm
(12 in)

Avanzamento rapido asse X

20 m/s
(66 ft/s)

Avanzamento rapido asse X

20 m/s
(66 ft/s)

Potenza nominale

9 kW, 11 kW, 15 kW, 18,5 kW
(12,2 hp, 15 hp, 20,4 hp, 25,2 hp)

Lunghezza totale

1.220 mm, 1.600 mm
(48 in, 63 in)

Larghezza totale

1.980 mm
(78 in)

Altezza totale

2.200 mm
(87 in)

Peso

3.600 kg, 3.700 kg
(7.937 lb)

Descrizione

Tornio verticale compatto completamente ridisegnato che offre configurazioni versatili, adattabili a differenti pezzi, processi e layout di utensili/automazione. La struttura di base modulare consente la selezione del diametro di tornitura e del tipo di torretta più idonei alle esigenze di lavorazione. Guide rettangolari ad alta rigidità e precisione migliorano stabilità e accuratezza di lavorazione.

Configurazioni
  • Carrello porta-utensili tipo comb
  • Torretta a 6 posizioni (tipo montaggio diretto)
  • Torretta a 8 posizioni (tipo montaggio diretto)


Video prodotto
  • Video introduttivo TK-2100/2600
  • Approfondimento TK-2100/2600


Specifiche
  • Dimensione mandrino: 8 pollici
  • Tipo di torretta: carrello porta-utensili tipo comb; torretta 6 posizioni (montaggio diretto); torretta 8 posizioni (montaggio diretto)
  • Max. swing: 400 mm (600 mm per la variante 600)
  • Diametro massimo di tornitura: Comb: - ; Torretta 6 posizioni: φ355 mm ; Torretta 8 posizioni: φ335 mm
  • Lunghezza massima di tornitura: Comb: 400 mm ; Torretta 6/8 posizioni: 310 mm
  • Velocità mandrino: 3200 min-1 (opzioni: 2000, 2500)
  • Velocità di avanzamento rapido: X: 20 m/min ; Z: 20 m/min
  • Motore mandrino (30 min / continuo): 11 / 9 kW (opzionale: 15/11, 18.5/15)
  • Altezza macchina: 2200 mm
  • Ingombro richiesto: 1220 × 1980 mm (1600 × 1980 mm per la variante 600)
  • Peso macchina: 3600 kg (3600 / 3700 kg a seconda della configurazione; 3700 kg per la variante 600)
