Tornio CNC TCN-2100
orizzontale12 utensili8 utensili

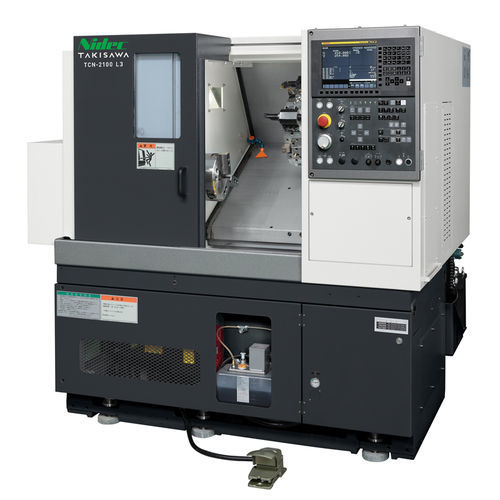

Tornio CNC - TCN-2100 - TAKISAWA - orizzontale / 12 utensili / 8 utensili
Tornio CNC - TCN-2100 - TAKISAWA - orizzontale / 12 utensili / 8 utensili
Tornio CNC - TCN-2100 - TAKISAWA - orizzontale / 12 utensili / 8 utensili - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
orizzontale
Numero di utensili
12 utensili, 8 utensili
Applicazioni
per lavorazione di barre, di produzione, per produzioni di massa
Prestazioni
di alta precisione
Funzione combinata
per fresatura
Opzioni e accessori
con carico/scarico automatizzato, con caricatore di barra integrato
Diametro

340 mm, 410 mm
(13,39 in, 16,14 in)

Velocità di rotazione

3.200 rpm, 5.000 rpm
(20.106,193 rad.min-1, 31.415,927 rad.min-1)

Lunghezza della pelle

300 mm, 600 mm
(12 in, 24 in)

Passaggio barra

51 mm
(2 in)

Avanzamento rapido asse X

24 m/min

Avanzamento rapido asse X

30 m/s
(98 ft/s)

Potenza nominale

9 kW, 11 kW
(12,2 hp, 15 hp)

Lunghezza totale

1.750 mm, 1.810 mm, 2.095 mm, 2.277 mm
(69 in, 71 in, 82 in, 90 in)

Larghezza totale

1.532 mm
(60 in)

Altezza totale

1.700 mm
(67 in)

Peso

2.700 kg, 3.300 kg
(5.952 lb, 7.275 lb)

Descrizione

Panoramica
Il TCN-2100 è un tornio CNC da 8 pollici progettato per elevata capacità di taglio e flussi di produzione flessibili. È disponibile nelle varianti tornitura (TCN-2100), tornitura-e-fresatura (TCN-2100CM) e in versione predisposta per automazione (TCN-2100G) per alimentazione da barra, loader o processi misti.

Caratteristiche principali
  • Le superfici di scorrimento utilizzano guide rettangolari ad alta rigidità e alta precisione per un controllo accurato del movimento.
  • Motore mandrino e rapporto di riduzione revisionati per aumentare la coppia nominale continua e migliorare le prestazioni di taglio.
  • Opzioni torretta: 8 postazioni (montaggio diretto), 12 postazioni (montaggio diretto) e 12 postazioni tipo utensile rotante per funzioni di fresatura.
  • Contropunta idraulica ad alta rigidità opzionale per supportare pezzi lunghi o pesanti.


Specifiche principali macchina (Tornitura)
  • TCN-2100 (Tornitura) — varianti
    • Modelli: TCN-2100 L3 e TCN-2100 L6.
    • Dimensione mandrino: 8 pollici.
    • Tipi di torretta (opzioni): 8 postazioni (montaggio diretto) e 12 postazioni (montaggio diretto).
    • Diametro massimo di tornitura (mm): L3 — Φ410 (8 postazioni) / Φ340 (12 postazioni); L6 — Φ410* / Φ340*.
    • Lunghezza massima di tornitura (mm): L3 — 300; L6 — 600.
    • Diametro barra: Φ51 mm (dipende da mandrino/cilindro).
    • Velocità mandrino (min-1): 3200 (opzione 5000).
    • Velocità avanzamento rapido (m/min): X: 24 / Z: 30.
    • Motore mandrino (30 min / continuo) (kW): 11 / 9.
    • Altezza macchina: 1700 mm.
    • Ingombro a terra richiesto (mm): L3 — 1750 × 1532; L6 — 2095 × 1532.
    • Peso macchina (kg): L3 — 2700; L6 — 3200.


Tornitura & Fresatura (TCN-2100CM)
  • TCN-2100CM — varianti
    • Dimensione mandrino: 8 pollici.
    • Torretta: tipo utensile rotante — 12 postazioni (configurazione tornitura e fresatura).
    • Diametro massimo di tornitura: Φ280 mm.
    • Lunghezza massima di tornitura (mm): L3 — 208; L6 — 508.
    • Diametro barra: Φ51 mm.
    • Velocità mandrino (min-1): 3200 (opzione 5000).
    • Velocità utensile rotante (min-1): 6000.
    • Motore utensile rotante (15 min / continuo) (kW): 5.5 / 3.7.
    • Velocità avanzamento rapido (m/min): X: 24 / Z: 30.
    • Motore mandrino (kW): 11 / 9.
    • Altezza macchina: 1700 mm.
    • Ingombro a terra richiesto (mm): L3 — 1810 × 1532; L6 — 2277 × 1532.
    • Peso macchina (kg): L3 — 2800; L6 — 3300.


Variante automazione — TCN-2100G (Loader / Alimentatore)
  • Pezzo target del loader
    • Diametro esterno: Φ160 mm.
    • Lunghezza: 100 mm.
    • Peso: 3 kg (×2).
  • Specifiche alimentatore
    • Numero di pallet: 16.
    • Capacità di carico (per pallet): 40 kg.
    • Altezza di impilamento: 450 mm.


Software Takisawa
  • TiwaP-1 (opzionale): sistema di programmazione interattivo per creare, simulare ed eseguire programmi di lavorazione senza necessità di conoscere il G-code. Funzioni: simulazione 3D, controllo del percorso utensile e ottimizzazione della sequenza mandrino/C per ridurre il carico operatore.


Specifiche tecniche (sintesi)
  • Gamma modelli: TCN-2100 (disponibile anche come TCN-2100CM e TCN-2100G).
  • Mandrino standard: 8".
  • Configurazioni torretta: 8 postazioni, 12 postazioni (montaggio diretto); 12 postazioni utensile rotante (CM).
  • Diametro barra: Φ51 mm (dipende da mandrino/cilindro).
  • Velocità standard mandrino: 3200 min-1 (opz. 5000).
  • Velocità utensile (CM): 6000 min-1.
  • Avanzamenti rapidi: X 24 m/min, Z 30 m/min.
  • Potenza motore mandrino (30 min / continuo): 11 / 9 kW.
  • Opzioni: contropunta idraulica, unità di automazione, software TiwaP-1.
