Tornio CNC TCN-3500
orizzontale12 utensili10 utensili

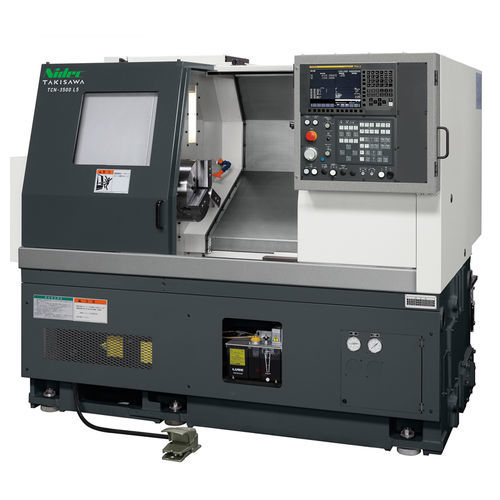

Tornio CNC - TCN-3500 - TAKISAWA - orizzontale / 12 utensili / 10 utensili
Tornio CNC - TCN-3500 - TAKISAWA - orizzontale / 12 utensili / 10 utensili
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
orizzontale
Numero di utensili
12 utensili, 8 utensili, 10 utensili
Prestazioni
ad alta rigidità
Altre caratteristiche
compatto
Funzione combinata
per fresatura
Diametro

370 mm, 430 mm, 460 mm
(14,57 in, 16,93 in, 18,11 in)

Velocità di rotazione

2.500 rpm, 3.000 rpm
(15.707,963 rad.min-1, 18.849,556 rad.min-1)

Lunghezza della pelle

465 mm, 485 mm, 510 mm, 985 mm, 1.010 mm
(18 in, 19 in, 20 in, 39 in, 40 in)

Passaggio barra

80 mm, 108 mm
(3 in, 4 in)

Avanzamento rapido asse X

16 m/min

Avanzamento rapido asse X

24 m/min

Potenza nominale

11 kW, 15 kW
(15 hp, 20,4 hp)

Lunghezza totale

2.000 mm, 3.450 mm
(79 in, 136 in)

Larghezza totale

1.768 mm, 1.833 mm
(70 in, 72 in)

Altezza totale

1.802 mm
(71 in)

Peso

4.000 kg, 4.100 kg, 5.000 kg, 5.100 kg
(8.818 lb, 9.039 lb, 11.023 lb, 11.244 lb)

Descrizione

Il TCN-3500 è un tornio CNC ad alta rigidità compatibile con mandrini 12″/10″, progettato come macchina standard per soddisfare diverse esigenze produttive: tornitura, fresatura e automazione (compatibile con caricatore a portale). La configurazione ottimizzata assicura un layout compatto e salvaspazio; tutti gli assi adottano superfici di scorrimento ad alta durabilità (guide a slitta rettangolari).

Caratteristiche principali
  • Configurazione standard compatta adatta alle condizioni di officina.
  • Superfici di scorrimento ad alta durabilità su tutti gli assi per precisione e rigidità durature.
  • Opzioni torretta: torretta di tornitura 8/10/12 posti (T8/T10/T12); torretta di fresatura selezionabile a 12 posti (T12M).
  • Progettazione orientata al risparmio energetico.


Varianti (specifiche rappresentative)
  • TCN-3500 L5 (tornitura): mandrino 12″/10″, diametro max Φ430–Φ460, lunghezza max 485–510 mm, passaggio barra Φ80 (opt. Φ108), velocità mandrino 2.500 min⁻¹ (opt. 3.000), corse rapide X:16 / Z:24 m/min, motore mandrino 15/11 kW, altezza macchina 1.802 mm, ingombro 2.000×1.768 mm, massa ≈4.000 kg.
  • TCN-3500 L10 (tornitura): mandrino 12″/10″, diametro max Φ460, lunghezza max 985–1.010 mm, passaggio barra Φ80 (opt. Φ108), velocità mandrino 2.500 min⁻¹ (opt. 3.000), corse rapide X:16 / Z:24 m/min, motore 15/11 kW, altezza 1.802 mm, ingombro 3.450×1.833 mm, massa ≈5.000 kg.
  • TCN-3500 CM (tornitura + fresatura) L5 / L10: mandrino 12″/10″, diametro max Φ370, lunghezza max L5:465 mm / L10:965 mm, passaggio barra Φ80 (opt. Φ108), velocità mandrino 2.500 min⁻¹ (opt. 3.000), velocità mandrino utensile fino a 3.600 min⁻¹ (a seconda del modello), motore mandrino 15/11 kW, motore utensile 3,7/11 kW (varia), altezza macchina 1.802 mm, ingombro L5 2.000×1.768 mm / L10 3.450×1.833 mm, massa ≈4.100–5.100 kg.
  • TCN-3500 G (automazione con portale): compatibile con caricatore a portale; esempio pezzo Ø Φ200 mm, lunghezza 140 mm, massa pezzo 10 kg (×2) prevista. Esempio configurazione alimentatore (pallet): 10 pallet, carico per pallet 70 kg, passo altezza 400 mm.


Specifiche tecniche
  • Modello: TCN-3500 (più configurazioni: L5 / L10 / CM / CM-L5・L10 / G)
  • Compatibilità mandrino: 12″, 10″
  • Diametro max di lavorazione: Φ370–Φ460 (varia per configurazione)
  • Lunghezza max di lavorazione: ≈485–1.010 mm (varia per modello)
  • Passaggio barra: standard Φ80 (opzionale Φ108)
  • Velocità mandrino: 2.500 min⁻¹ (opz. 3.000 min⁻¹)
  • Rapidi max: X:16 m/min, Z:24 m/min
  • Motore mandrino (30 min/cont): 15/11 kW (valore rappresentativo)
  • Motore mandrino utensile (modelli fresatura): esempio 3,7/11 kW (varia)
  • Torretta utensili: torretta tornitura 8/10/12 posti, torretta fresatura 12 posti (T12M)
  • Altezza macchina (tipica): 1.802 mm
  • Ingombro (tipico): 2.000×1.768 mm o 3.450×1.833 mm
  • Massa macchina (tipica): ≈4.000–5.100 kg
  • Esempio caricatore a portale: pezzo Ø Φ200 mm, lunghezza 140 mm, pallet fino a 10, carico per pallet 70 kg
  • Software: TiwaP-1 (opzionale) per creazione programmi, simulazione, valutazione funzionamento, controllo mandrino e regolazione fine dell'origine asse C
