Tornio CNC TK-2600
verticale8 utensiliper produzioni di massa

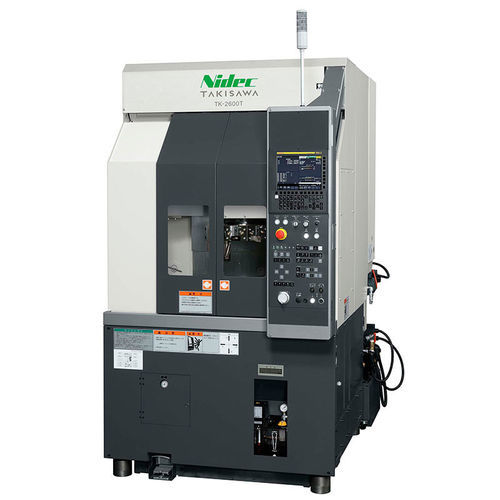

Tornio CNC - TK-2600 - TAKISAWA - verticale / 8 utensili / per produzioni di massa
Tornio CNC - TK-2600 - TAKISAWA - verticale / 8 utensili / per produzioni di massa
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
verticale
Numero di utensili
8 utensili
Applicazioni
per metallo, per produzioni di massa, per linea di produzione
Prestazioni
di alta precisione, ad alta rigidità
Altre caratteristiche
compatto
Diametro

400 mm, 600 mm
(15,75 in, 23,62 in)

Velocità di rotazione

2.000 rpm, 2.500 rpm
(12.566,371 rad.min-1, 15.707,963 rad.min-1)

Lunghezza della pelle

257 mm, 347 mm
(10 in, 14 in)

Diametro di taglio massimo

355 mm
(14 in)

Lunghezza di taglio massima

Min.: 257 mm
(10 in)

Max.: 347 mm
(14 in)

Avanzamento rapido asse X

20 m/min

Avanzamento rapido asse X

20 m/min

Potenza nominale

15 kW, 18,5 kW, 22 kW
(20,4 hp, 25,2 hp, 29,9 hp)

Lunghezza totale

1.220 mm, 1.600 mm
(48 in, 63 in)

Larghezza totale

1.980 mm
(78 in)

Altezza totale

2.200 mm
(87 in)

Peso

3.650 kg, 3.750 kg
(8.047 lb, 8.267 lb)

Descrizione

Versione completamente ridisegnata di un modello in produzione da 30 anni.

Panoramica
  • Il tornio verticale compatto TK-2600 è progettato per configurazioni modulari in base alle dimensioni dei pezzi, alla disposizione degli utensili e ai piani di automazione.


Caratteristiche principali
  • Passo massimo configurabile: 400 mm standard o 600 mm (opzione).
  • Tipologie di torretta: tipo pettine; torretta a 6 stazioni (montaggio diretto); torretta a 8 stazioni (montaggio diretto).
  • Guide rettangolari per elevata rigidità e precisione.
  • Opzioni di mandrino e motorizzazione per adattare le condizioni di taglio e i tempi ciclo.
  • Ingombro compatto per integrazione in celle di produzione o linee automatizzate.


Specifiche
  • Dimensione del mandrino: 10 inch
  • Tipo di torretta: Tipo pettine; Torretta 6 stazioni (montaggio diretto); Torretta 8 stazioni (montaggio diretto)
  • Massimo diametro di rotazione: 400 mm (600 mm per la versione 600)
  • Diametro massimo di tornitura: Tipo pettine: - ; Torretta 6 stazioni: φ355 ; Torretta 8 stazioni: φ335
  • Lunghezza massima di tornitura: Tipo pettine: 347 mm ; Torretta 6/8 stazioni: 257 mm
  • Velocità mandrino: 2000 min⁻¹ (opzione: 2500 min⁻¹)
  • Velocità di avanzamento rapido: X: 20 / Z: 20 m/min
  • Motore mandrino (30 min / continuo): 22 / 18,5 kW (opzione: 18,5 / 15 kW)
  • Altezza macchina: 2200 mm
  • Ingombrro richiesto: 1220 × 1980 mm (1600 × 1980 mm per la versione 600)
  • Peso macchina: 3650 kg; 3750 kg
  • Nota: i valori tra parentesi si riferiscono alla variante con passo 600 mm.


Applicazioni
  • Tornitura di componenti di media dimensione in officine e linee di produzione.
  • Integrazione in celle automatizzate per produzione in serie.
  • Adatto a diversi materiali e layout utensili che richiedono tornitura verticale compatta e precisa.
