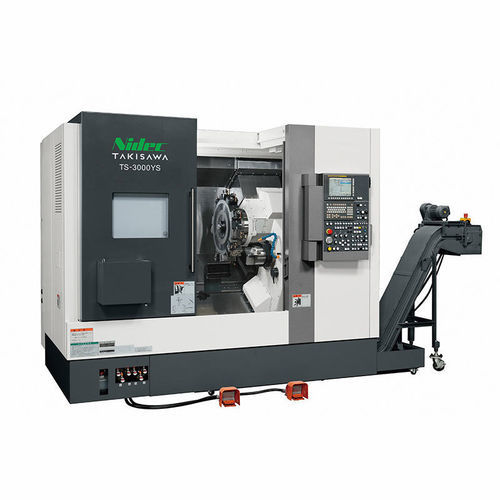

Tornio CNC TS-3000

orizzontalea due mandrini12 utensili

Panoramica

Il TAKISAWA TS-3000 è un tornio CNC per lavorazioni combinate progettato per pezzi di tipo e lotto variabile. È indicato per i settori aerospaziale, medicale e macchine per costruzione dove è richiesta integrazione dei processi e capacità multi-operazione. La variante TS-3000YS dispone di mandrini gemelli contrapposti (sinistro e destro) che permettono lavorazioni frontali e posteriori su un'unica macchina.

Caratteristiche principali

• Capacità di lavorazione combinata per eseguire più fasi su un'unica macchina.
• Versioni con doppio mandrino contrapposto o mandrino singolo con contropunta (tipo NC servo).
• Opzioni torretta flessibili (torretta 12 stazioni tipo all-holder standard; opzionali: 10, 15, 20 stazioni).
• Progettato per produzione a tipo e lotto variabile in settori esigenti.

Specifiche tecniche TS-3000YS (standard / opzionali)

• Mandrino destro: Presente
• Contropunta (tipo NC servo): Nessuna
• Diametro mandrino (inch): 8 + 6
• Tipo di torretta: torretta 12 stazioni (all-holder) — standard; opzionali: 10, 15, 20 stazioni
• Diametro massimo di tornitura (mm): φ370 / φ315 / φ292 (a seconda della configurazione)
• Lunghezza massima di tornitura (mm): 550 / 535 / 545 (a seconda della configurazione)
• Capacità barra (mm): φ67
• Velocità mandrino sinistro (min⁻¹): 5000
• Velocità mandrino destro (min⁻¹): 6000
• Velocità utensile rotante (min⁻¹): 6000
• Velocità di avanzamento rapido (m/min): X: 30 / Z: 30 / Y: 10 / A: 30
• Motore mandrino sinistro (30 min / continuo) (kW): 15 / 11
• Motore mandrino destro (30 min / continuo) (kW): 11 / 7.5
• Motore utensile rotante (S3 25% / continuo) (kW): 7.5 / 3.7
• Altezza macchina (mm): 2300
• Ingombro necessario (mm): 2800 × 2140 (senza vasca olio e nastro trucioli)
• Peso macchina (kg): 6200

Specifiche tecniche TS-3000Y (standard / opzionali)

• Mandrino destro: Nessuno
• Contropunta (tipo NC servo): Presente
• Diametro mandrino (inch): 8
• Tipo di torretta: torretta 12 stazioni (all-holder) — standard; opzionali: 10, 15, 20 stazioni
• Diametro massimo di tornitura (mm): φ370 / φ315 / φ292 (a seconda della configurazione)
• Lunghezza massima di tornitura (mm): 550 / 535 / 545 (a seconda della configurazione)
• Capacità barra (mm): φ67
• Velocità mandrino sinistro (min⁻¹): 5000
• Velocità mandrino destro: —
• Velocità utensile rotante (min⁻¹): 6000
• Velocità di avanzamento rapido (m/min): X: 30 / Z: 30 / Y: 10 / A: 13
• Motore mandrino sinistro (30 min / continuo) (kW): 15 / 11
• Motore mandrino destro: —
• Motore utensile rotante (S3 25% / continuo) (kW): 7.5 / 3.7
• Altezza macchina (mm): 2300
• Ingombro necessario (mm): 2800 × 2070 (senza vasca olio e nastro trucioli)
• Peso macchina (kg): 6000

Riepilogo

• Marca: TAKISAWA
• Serie: TS series
• Modello (visualizzato): TS-3000 (include varianti TS-3000YS / TS-3000Y)
• Settori consigliati: aerospaziale, medicale, macchine per costruzione
