Tornio CNC TT-1100G
orizzontalea due mandrini10 utensili

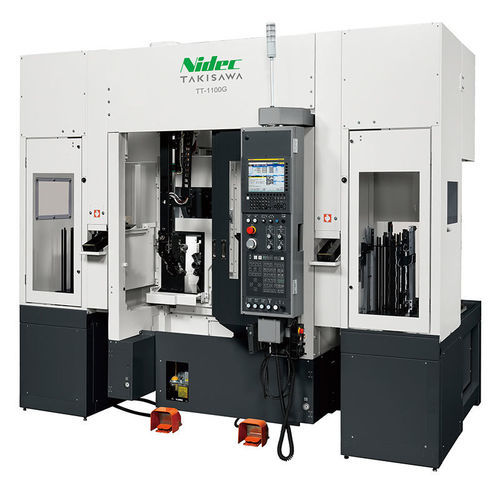

Tornio CNC - TT-1100G - TAKISAWA - orizzontale / a due mandrini / 10 utensili
Tornio CNC - TT-1100G - TAKISAWA - orizzontale / a due mandrini / 10 utensili
Tornio CNC - TT-1100G - TAKISAWA - orizzontale / a due mandrini / 10 utensili - immagine - 2
Tornio CNC - TT-1100G - TAKISAWA - orizzontale / a due mandrini / 10 utensili - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
orizzontale
Numero di mandrini
a due mandrini
Numero di utensili
10 utensili
Torretta
a doppia torre
Applicazioni
per lavorazione di barre, per produzioni di massa
Prestazioni
ad alta produttività
Altre caratteristiche
compatto
Opzioni e accessori
con carico/scarico automatizzato, con caricatore di barra integrato
Diametro

140 mm
(5,51 in)

Velocità di rotazione

4.500 rpm, 6.500 rpm
(28.274,334 rad.min-1, 40.840,704 rad.min-1)

Diametro del pezzo

140 mm
(6 in)

Lunghezza della pelle

121 mm
(5 in)

Lunghezza di taglio massima

80 mm
(3 in)

Avanzamento rapido asse X

24 m/min

Avanzamento rapido asse X

30 m/min

Potenza nominale

3,7 kW, 5,5 kW, 7,5 kW
(5 hp, 7,5 hp, 10,2 hp)

Lunghezza totale

3.327 mm
(131 in)

Larghezza totale

2.258 mm
(89 in)

Altezza totale

2.450 mm
(96 in)

Peso

5.800 kg
(12.787 lb)

Descrizione

Takisawa TT-1100G tornio CNC a 2 mandrini paralleli progettato per carico ultrarapido e lavorazioni frontali/posteriori simultanee per massimizzare la produttività.

Sistema di caricamento ultrarapido
L'area del caricatore è posizionata davanti alla camera di lavorazione (sistema di attesa frontale) per ridurre la distanza di carico. Il mandrino avanza in posizione di carico e, combinato con un caricatore 3 assi ad alta velocità, raggiunge prestazioni di caricamento ultraveloci.

Transfer / Caricatore
La macchina è dotata di serie di un'unità di trasferimento/rovesciamento che consente la lavorazione simultanea frontale/posteriore e offre una migliore efficienza di spazio rispetto a due torni monomandrino collegati con un dispositivo di inversione.

Caratteristiche
  • Struttura del basamento a serbatoio che minimizza gli spostamenti termici durante la giornata.
  • Guide a rulli per gli assi X e Z montate sulla stessa colonna; l'asse X è disposto verticalmente per ridurre la larghezza della macchina.
  • Torrette destra e sinistra identiche a 10 stazioni, tipo all-holder, con serraggio a bullone potente.
  • Sistema di risparmio energetico per ridurre il consumo; separatore olio-acqua prolunga la vita del refrigerante.
  • Pulsanti dedicati per la gestione del processo e delle misure; informazioni integrate macchine destra/sinistra per semplificare l'operazione.

Specifiche tecniche
  • Dimensione mandrino: 6 + 6 pollici
  • Tipo di torretta: torretta 10 stazioni (tipo all-holder)
  • Diametro max. di tornitura: Ø140 mm
  • Lunghezza max. di tornitura: 121 mm
  • Velocità mandrino: 4500 min⁻¹ (opzione: 6500)
  • Velocità di traversa rapida: X: 24 m/min, Z: 30 m/min
  • Motore mandrino (15 min/continuo): 5,5 / 3,7 kW (opzione: 7,5 / 5,5)
  • Altezza macchina: 2450 mm
  • Ingombro al suolo: 2258 × 3327 mm
  • Peso macchina: 5800 kg
  • Caricatore - diametro esterno target: Ø80 mm
  • Caricatore - lunghezza target: 80 mm
  • Caricatore - peso target: 0,7 kg × 2
  • Alimentatore pezzi - numero di pallet: 14
  • Alimentatore pezzi - capacità di carico (per pallet): 25 kg
  • Alimentatore pezzi - altezza di impilamento: 450 mm
