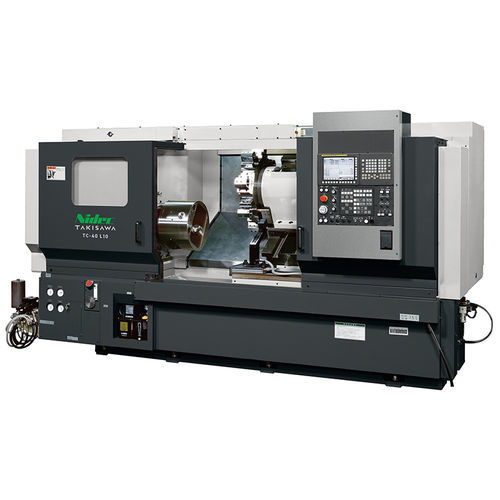

Tornio CNC TC-40orizzontale12 utensili10 utensili
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo di comando
- CNC
- Orientazione del mandrino
- orizzontale
- Numero di utensili
- 12 utensili, 8 utensili, 10 utensili
- Prestazioni
- di alta precisione, ad alta rigidità, ad alta produttività
- Funzione combinata
- per fresatura
- Diametro
420 mm, 450 mm
(16,54 in, 17,72 in)- Velocità di rotazione
2.500 rpm
(15.707,963 rad.min-1)- Lunghezza della pelle
1.020 mm
(40 in)- Passaggio barra
89 mm
(4 in)- Avanzamento rapido asse X
12 m/min
- Avanzamento rapido asse X
16 m/min
- Potenza nominale
15 kW, 18,5 kW, 22 kW, 26 kW
(20,4 hp, 25,2 hp, 29,9 hp, 35,4 hp)- Lunghezza totale
2.100 mm, 2.331 mm
(83 in, 92 in)- Larghezza totale
3.500 mm, 4.940 mm, 6.265 mm
(138 in, 194 in, 247 in)- Altezza totale
1.920 mm, 2.190 mm
(76 in, 86 in)- Peso
Max.: 10.700 kg
(23.589 lb)Min.: 7.500 kg
(16.535 lb)
Descrizione
Panoramica
Caratteristiche principali
Varianti — specifiche selezionate
Specifiche tecniche
- Il TC-40 è un modello rappresentativo della serie TC, dotato di mandrino compatibile con 12" e 15". Supporta configurazioni di tornitura e tornitura + fresatura (tipo CM).
- Letto e slitta a sezione piena con torretta e lunetta ad alta rigidità per un'ampia gamma di lavorazioni.
Caratteristiche principali
- Mandrino per 12" e 15" con alta precisione e elevata potenza
- Struttura letto e slitta a sezione piena molto rigida
- Torretta porta-utensili ad alta rigidità (8/10/12 posti a seconda della specifica)
- Lunetta ad alta rigidità con elevata capacità di supporto
Varianti — specifiche selezionate
- TC-40 L10
- Dimensione mandrino: 12" (vedere scheda tecnica)
- Diametro massimo di tornitura: Ø450 / Ø420 mm (a seconda della configurazione)
- Lunghezza massima di tornitura: 1020 mm
- Diametro barra (tornitura): Ø89 mm
- Velocità mandrino: 2500 min-1
- Avanzamento rapido: X: 12 / Z: 16 m/min
- Motore mandrino (30 min/continuo): 18,5 / 15 kW (opzioni: 22/18,5, 26/22)
- Altezza macchina: 1920 mm
- Ingombro richiesto: 2100 × 3500 mm
- Peso macchina: 7500 kg
- TC-40 L20
- Dimensione mandrino: 12"
- Diametro massimo di tornitura: Ø450 / Ø420 mm
- Lunghezza massima di tornitura: 2020 mm
- Diametro barra (tornitura): Ø89 mm
- Velocità mandrino: 2500 min-1
- Avanzamento rapido: X: 12 / Z: 16 m/min
- Motore mandrino (30 min/continuo): 18,5 / 15 kW (opzioni: 22/18,5, 26/22)
- Altezza macchina: 2190 mm
- Ingombro richiesto: 2331 × 4940 mm
- Peso macchina: 9000 kg
- TC-40 L30
- Dimensione mandrino: 12"
- Diametro massimo di tornitura: Ø450 / Ø420 mm
- Lunghezza massima di tornitura: 3020 mm
- Diametro barra (tornitura): Ø89 mm
- Velocità mandrino: 2500 min-1
- Avanzamento rapido: X: 12 / Z: 16 m/min
- Motore mandrino (30 min/continuo): 18,5 / 15 kW (opzioni: 22/18,5, 26/22)
- Altezza macchina: 2190 mm
- Ingombro richiesto: 2331 × 6265 mm
- Peso macchina: 10700 kg
- TC-40CM L10 (tornitura + fresatura)
- Dimensione mandrino: 12"
- Diametro massimo di tornitura: Ø420 mm
- Lunghezza massima di tornitura: 2020 mm
- Diametro barra (tornitura): Ø89 mm
- Velocità mandrino: 2500 min-1
- Velocità utensile rotante: 3000 min-1
- Avanzamento rapido: X: 12 / Z: 16 m/min
- Motore mandrino (30 min/continuo): 18,5 / 15 kW (opzioni: 22/18,5, 26/22)
- Motore utensile rotante (30 min/continuo): 5,5 / 3,7 kW
- Altezza macchina: 2190 mm
- Ingombro richiesto: 2331 × 4940 mm
- Peso macchina: 9000 kg
- TC-40CM L20 / L30 (tornitura + fresatura)
- La serie TC-40CM estende la lunghezza massima di tornitura, l'ingombro e il peso macchina in base alle configurazioni L10/L20/L30
- Velocità mandrino: 2500 min-1; Avanzamento rapido: X: 12 / Z: 16 m/min
- Le configurazioni dei motori per mandrino e utensile rotante sono selezionabili in base al modello
Specifiche tecniche
- Serie: TC-Series (pagina: TC-40)
- Applicazione: Tornitura (e tornitura + fresatura per i tipi CM)
- Struttura principale: Letto e slitta a sezione piena
- Utensili: Torretta ad alta rigidità (8/10/12 posti a seconda della specifica)
- Lunetta: Progetto ad alta rigidità
- Potenza mandrino e opzioni di mandrino ad alta potenza disponibili secondo la specifica
- Integrazione controllo & software: Compatibile con soluzioni esterne per creazione/simulazione programmi (opzionale), es. TiwaP-1
