Tornio CNC TT-2100H series
orizzontale2 assia due mandrini

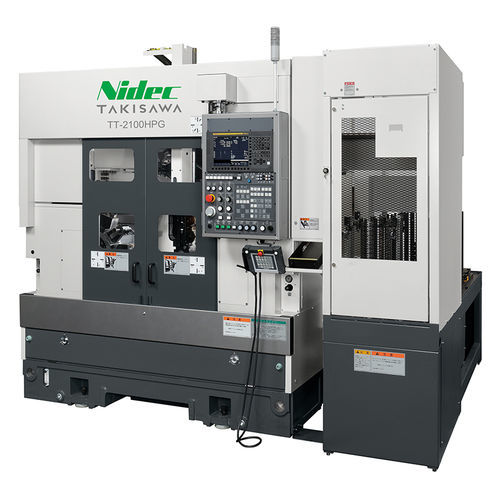

Tornio CNC - TT-2100H series - TAKISAWA - orizzontale / 2 assi / a due mandrini
Tornio CNC - TT-2100H series - TAKISAWA - orizzontale / 2 assi / a due mandrini
Tornio CNC - TT-2100H series - TAKISAWA - orizzontale / 2 assi / a due mandrini - immagine - 2
Tornio CNC - TT-2100H series - TAKISAWA - orizzontale / 2 assi / a due mandrini - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di comando
CNC
Orientazione del mandrino
orizzontale
Numero di assi
2 assi
Numero di mandrini
a due mandrini
Numero di utensili
12 utensili, 10 utensili
Applicazioni
per produzione di pezzi piccoli, di produzione
Prestazioni
di alta precisione, ad alta velocità, ad alta produttività
Altre caratteristiche
multifunzione
Funzione combinata
per fresatura
Opzioni e accessori
con carico/scarico automatizzato
Diametro

240 mm
(9,45 in)

Velocità di rotazione

3.200 rpm, 4.500 rpm, 6.000 rpm
(20.106,193 rad.min-1, 28.274,334 rad.min-1, 37.699,112 rad.min-1)

Lunghezza della pelle

94 mm, 136 mm
(4 in, 5 in)

Diametro di taglio massimo

240 mm
(9 in)

Avanzamento rapido asse X

30 m/min

Avanzamento rapido asse X

30 m/min

Potenza nominale

5,5 kW, 7,5 kW, 11 kW
(7,5 hp, 10,2 hp, 15 hp)

Lunghezza totale

2.825 mm
(111 in)

Larghezza totale

2.615 mm
(103 in)

Altezza totale

2.700 mm
(106 in)

Peso

5.200 kg
(11.464 lb)

Descrizione

Panoramica

  • I TT-2100HG e TT-2100HPG sono torni CNC paralleli a doppio mandrino ad alta precisione progettati per ridurre i tempi di ciclo e migliorare la precisione. Disponibili in configurazioni solo tornitura e tornitura+fresatura con specifiche di caricatore selezionabili.


Punti chiave

  • Versione ad alta precisione sviluppata dalla serie TT-2100G con aumento della velocità di rapido tramite specifica a guide lineari.
  • Sistema di misura diretta ad alta precisione (scala in vetro) sull'asse X che minimizza lo spostamento termico e stabilizza la qualità in singola passata.
  • Specifiche del caricatore selezionabili per ottimizzare la pianificazione della produzione; supporta pezzi da piccoli a medi (varie opzioni per set).
  • Layout a doppio mandrino con unità di ribaltamento di trasferimento standard per lavorazioni simultanee fronte/retro, migliorando l'efficienza di spazio e processo rispetto a due torni monomandrino con dispositivo di inversione.


Caratteristiche

  • Guide lineari per assi X/Z (alta velocità) che offrono elevate prestazioni di follow-up nei micro-movimenti e nelle lavorazioni a conicità, aumentando la velocità di avanzamento X/Z di circa il 25% fino a 30 m/min; l'asse della torretta ruota durante il movimento per ridurre il tempo ciclo.
  • Sistema di misura diretta ad alta precisione: scala in vetro sull'asse X che migliora la precisione di lavorazione a lungo termine di circa il 70%.
  • Banco con struttura a vasca per minimizzare gli spostamenti termici durante la giornata.
  • Due specifiche di mandrino (6" e 8" ) abbinate a motori mandrino ad alte prestazioni FANUC.
  • Torretta a 10 stazioni (T10) di serie; torrette opzionali a 12 stazioni (T12) e torrette di fresatura a 10 stazioni (T10M) per processi multipli.
  • Sistema di risparmio energetico e separatore olio-acqua per prolungare la vita del liquido refrigerante e ridurre il consumo energetico.
  • Software orientato all'operatore e pulsanti dedicati per facilitare le impostazioni e la gestione di processo/misura, riducendo i tempi non produttivi.


Multimedia

  • Video prodotto: "Talk About \"TT-2100HP\"" (YouTube).


Specifiche tecniche

  • Modelli: TT-2100HG / TT-2100HPG (tornitura), TT-2100HCMG / TT-2100HPCMG (tornitura e fresatura).
  • Dimensione mandrino (inch): 6+6 e 8+8.
  • Diametro max. di tornitura: Ø240 mm.
  • Lunghezza max. di tornitura: 6+6 = 135.5 mm; 8+8 = 94 mm.
  • Velocità del mandrino (min⁻¹): 6+6 = 4500 (opz. 6000); 8+8 = 3200 (opz. 4500).
  • Velocità di rapido: X: 30 m/min / Z: 30 m/min.
  • Motore mandrino (15 min/continuo): 6+6 = 7.5 / 5.5 kW (opz. 11 / 7.5 kW); 8+8 = 11 / 7.5 kW.
  • Velocità utensile rotante (modelli tornitura e fresatura): 2500 min⁻¹.
  • Motore utensile rotante (15 min/continuo): 5.5 / 3.7 kW.
  • Altezza macchina: 2700 mm.
  • Ingombro richiesto: 2825 × 2615 mm.
  • Peso macchina: modelli tornitura ~5200 kg; modelli tornitura e fresatura ~5400 kg.
  • Pezzo target del caricatore (per pallet/set): per mandrino 6+6 — Ø ext. Ø80 mm (opz. Ø160), lunghezza 80 mm, peso 0.7 kg ×2 (opz. 3.0 kg ×2); per mandrino 8+8 — Ø ext. Ø160 mm (opz. Ø80), lunghezza 80 mm, peso 3.0 kg ×2 (opz. 0.7 kg ×2).
  • Specifiche dell'alimentatore: numero di pallet = 16; capacità di carico per pallet = 40 kg; altezza impilamento = 450 mm.
  • Unità di trasferimento/riporto: standard (consente lavorazioni frontali e posteriori simultanee).
  • Guide lineari (X/Z): aumentano la velocità di avanzamento di ~25% (fino a 30 m/min) e migliorano il follow-up nei micro-movimenti.
  • Sistema di misura diretta ad alta precisione: scala in vetro sull'asse X migliora la precisione di lavorazione a lungo termine di circa il 70%.
