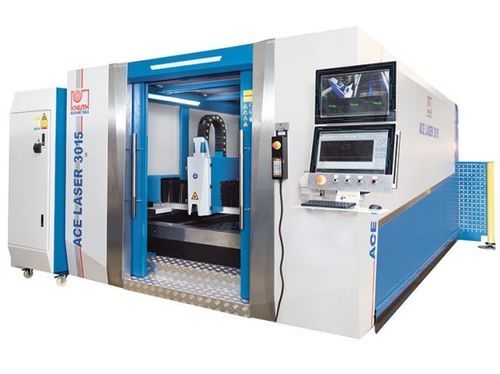

Macchina da taglio laser a fibra ACE Laser 3015 1.5 R

per metalloper lamiereCNC

Panoramica La serie ACE Laser propone un sistema di taglio a fibra studiato per la produzione industriale, da pezzi singoli complessi a serie produttive nei settori elettronico, aerospaziale e automobilistico. Le macchine garantiscono precisione, disponibilità e sicurezza, con una dotazione standard completa per flussi di lavoro di taglio versatili.

Punti di forza

• Struttura a portale con azionamenti su entrambi i lati e ampi formati tavola
• Sistema automatico di cambio tavola per carico/scarico durante il taglio e riduzione dei tempi morti
• Pacchetto di taglio completo comprensivo di estrazione filtrata e console gas

Dettagli del prodotto

• Costruzione gantry con azionamenti bilaterali e area di lavoro adattabile ai formati lamiera comuni
• Portale asse Y in pressofusione di alluminio per peso ridotto e elevata rigidità, a beneficio della dinamica
• Telaio saldato e stabilizzato termicamente per eliminare tensioni di fabbricazione e garantire precisione ripetibile
• Guide lineari di precisione progettate per lunga durata e alte velocità di taglio con bassa manutenzione
• Trasmissione a cremagliera di alta precisione sugli assi X e Y per posizionamento affidabile
• Servomotori su tutti gli assi per movimento dinamico e alta produttività
• Carena chiusa con finestre di protezione e estrazione filtrata per sicurezza operatore e tutela ambientale
• Sistema di tavola intercambiabile automatico che minimizza i tempi di fermo consentendo carico in parallelo
• Tolleranze di perpendicolarità e squadratura conformi a DIN EN ISO 9013-1

Controllo & software

• Controllo CNC (FSCUT2000) con interfaccia utente ottimizzata e ampio display
• Banca dati tecnologica con parametri di taglio preimpostati per materiali comuni
• Software CypCut CAD/CAM e nesting con libreria materiali, nesting automatico e memoria per ripresa processo
• Telecamere per visualizzazione carico e processo; controller remoto e accesso Ethernet per diagnostica
• Valvole solenoide e proporzionali gestite dalla CNC per regolare le pressioni dei gas

Testa di taglio

• Testa RayTools con messa a fuoco motorizzata, protezione anti-collisione e controllo altezza (autofocus)
• Trasmissione del fascio tramite fibra ottica per funzionamento a bassa manutenzione
• Testate ad alte prestazioni (es. BOCI) disponibili per impianti ≥ 6 kW

Sorgente laser

• Laser a fibra di itterbio (Raycus) disponibile da 1 kW a 6 kW; configurazione presente: 1,5 kW
• Sorgente laser a bassa manutenzione ottimizzata per taglio di acciaio, acciaio inox e alluminio
• Frequenza degli impulsi e caratteristiche del fascio adattate per qualità del bordo e produttività

Filtrazione & estrazione

• Unità di aspirazione e filtrazione standard con alta efficienza di filtraggio (es.: 99,997%)

Specifiche tecniche

• Modello: ACE Laser 3015 1.5 R
• Area di lavoro — Dimensioni tavola: 3000 mm x 1500 mm
• Area di lavoro — Peso max. pezzo: 1000 kg
• Accelerazione assi X/Y: 10 m/s² ; Z: 5 m/s²
• Corsa — X: 1520 mm ; Y: 3050 mm ; Z: 100 mm
• Avanzamento rapido: 100 m/min ; Tempo cambio tavola: 10 s–15 s
• Precisione di posizionamento: 0,03 mm/m ; Ripetibilità: 0,02 mm/m
• Laser — Potenza nominale: 1,5 kW ; Lunghezza d'onda: 1,08 ±10% µm ; Frequenza impulsi: 50–5000 Hz
• Assorbimento: 5,3 kW ; Tensione alimentazione: AC 380V ±10%, 50/60Hz, 3xL+N
• Capacità di taglio — Acciaio da costruzione: 12 mm ; Acciaio inox: 4 mm ; Alluminio: 3 mm
• Potenze azionamento — X: 1 kW ; Y: 1,5 kW ; Z: 0,4 kW
• Dimensioni complessive (L x W x H): 9,8 m x 3,7 m x 2,15 m ; Peso: 8.000 kg
