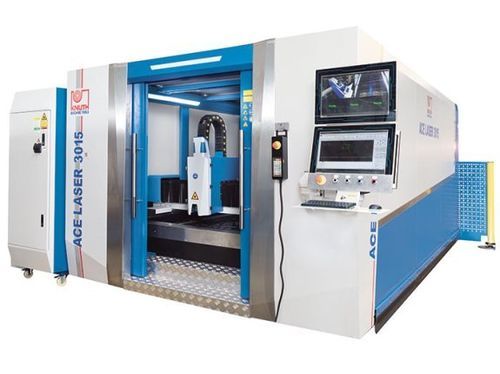

Macchina da taglio laser a fibra ACE Laser 3015 4.0 R

per metalloper lamiereCNC

Descrizione
La ACE Laser 3015 4.0 R è una macchina di taglio laser a fibra con struttura a portale, pensata per applicazioni industriali. Area di lavoro 3.000 x 1.500 mm e potenza laser fibra di 4.000 W rendono la macchina idonea sia per lotti unitari che per produzioni in serie nei settori elettronico, aerospaziale e automobilistico.

Punti salienti

• Portale Gantry con azionamenti bilaterali e tavole in formati ampi (standard 3.000 x 1.500 mm; opzioni fino a 6.000 x 2.000 mm)
• Sistema automatico di cambio tavola (shuttle) per carico/scarico durante il taglio
• Pacchetto di taglio completo con unità di aspirazione/filtrazione e console gas

Specifiche tecniche
Area di lavoro
Dimensioni tavola: 3.000 mm x 1.500 mm
Portata massima del pezzo: 1.000 kg
Accelerazione assi X / Y: 10 m/s²
Accelerazione asse Z: 5 m/s²

Corse
Corsa asse X: 1.520 mm
Corsa asse Y: 3.050 mm
Corsa asse Z: 100 mm

Avanzamento rapido
Avanzamento rapido: 100 m/min
Tempo di cambio tavola: 10 s - 15 s

Precisioni
Precisione di posizionamento: 0,03 mm/m
Ripetibilità: 0,02 mm/m

Laser
Potenza laser fibra: 4.000 W
Lunghezza d'onda: 1,08 ± 10% µm
Frequenza impulsi: 50 ~ 5.000 Hz
Consumo energetico: 16 kW
Tensione di alimentazione: AC 380V ± 10%, 50/60Hz, 3xL+N
Capacità di taglio: acciaio 20 mm; inox 12 mm; alluminio 8 mm

Potenza assi
Potenza asse X: 1 kW
Potenza asse Y: 1,5 kW
Potenza asse Z: 0,4 kW

Dimensioni e peso
Dimensioni totali (L x W x H): 9,8 m x 3,7 m x 2,15 m
Peso macchina: 8.000 kg

Dettagli prodotto

• Portale con asse Y in pressofusione di alluminio per elevata dinamicità e rigidità
• Telaio saldato e trattato termicamente per ridurre le tensioni residue e garantire precisione
• Guide lineari di precisione e trasmissioni cremagliera/pignone ad alta precisione su Y/Z
• Servomotori su tutti gli assi per posizionamento dinamico
• Carena protettiva con finestrature e interblocchi di sicurezza
• Sistema automatico di cambio tavola per minimizzare i tempi morti
• Tolleranze di perpendicolarità conformi a DIN EN ISO 9013-1

Controlli & Software

• Controllo CNC FSCUT2000 con display e interfaccia utente ottimizzata
• Software CypCut CAD/CAM e nesting — supporta Ai/DXF/PLT/LXD e libreria materiali
• Database tecnologico con parametri di taglio preimpostati
• Regolazione pressione gas tramite elettrovalvole e valvole proporzionali
• Opzioni di monitoraggio con telecamere e accesso remoto

Testa di taglio

• Testa RayTools con autofocus motorizzato, protezione anti-collisione e controllo altezza
• Conduzione del fascio tramite fibra ottica flessibile, a bassa manutenzione
• Testate ad alte prestazioni (es. BOCI) disponibili per potenze ≥ 6 kW

Fonti laser

• Laser a fibra Ytterbium (Raycus) da 1.000 a 6.000 W; 4.000 W standard per questo modello
• Sorgente progettata per ridotta manutenzione e costi operativi contenuti

Dotazioni standard

• Sistema CNC completo (FSCUT2000), controllo remoto, videosorveglianza, accesso remoto
• Software CypCut per CAD/CAM e nesting
• Testa di taglio ad alta pressione con autofocus (RayTools)
• Carena protettiva con porte interbloccate e finestrature
• Sistema automatico di tavola shuttle
• Unità di filtrazione/aspirazione e lubrificazione centralizzata
• Chiller per raffreddamento laser
• Console gas automatica con elettrovalvole per O2 e N2
• Manuale d’uso

Opzioni

• Essiccatori aria compressa (raffreddati), riduttori di pressione gas e accessori
• Kit consumabili per diversi materiali

Caratteristiche tecniche / riepilogo

• Area di lavoro: 3.000 x 1.500 mm
• Portata pezzo max.: 1.000 kg
• Potenza laser (fibra): 4.000 W
• Capacità di taglio: acciaio 20 mm; inox 12 mm; alluminio 8 mm
• Avanzamento rapido: 100 m/min
• Precisione di posizionamento: 0,03 mm/m; Ripetibilità: 0,02 mm/m
• Dimensioni: 9,8 m x 3,7 m x 2,15 m; Peso: 8.000 kg
• Alimentazione: AC 380V ±10%, 50/60Hz, 3xL+N; Consumo: 16 kW
