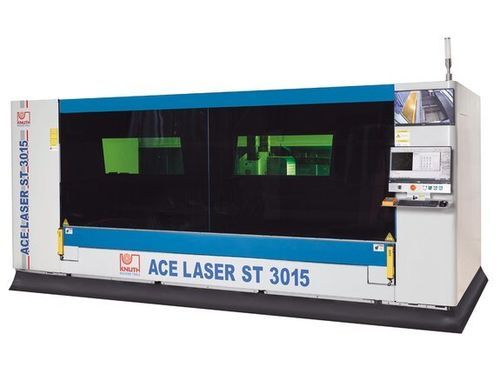

Macchina da taglio laser ACE.ST 3015 6.0R

per metalloper lamiereCNC

Panoramica Le macchine della serie ACE.Laser ST sono impianti di taglio laser a fibra progettati per lavorare lamiere di grande formato in uno spazio compatto. Tutti i componenti sono testati e ottimizzati per il processo di taglio. La macchina è fornita con un pacchetto completo di taglio comprensivo di aspirazione filtrata. Il piano estraibile motorizzato consente carico e scarico rapidi riducendo l’ingombro in stabilimento. ACE.Laser ST è adatta al taglio laser industriale dalla produzione di pezzi singoli complessi alle grandi serie per elettronica, aerospazio e automotive.

Punti di forza

• Struttura compatta e ottima qualità del fascio
• Piano di taglio estraibile motorizzato per rapido carico/scarico
• Pacchetto di taglio completo con sistema di aspirazione filtrata
• Servizio KNUTH: installazione, messa in funzione e manutenzione

Area utile di lavoro Dimensioni piano: 3.000 mm x 1.500 mm
Carico massimo pezzo: 1.000 kg

Corsa Corsa asse X: 1.530 mm
Corsa asse Y: 3.050 mm
Corsa asse Z: 100 mm

Avanzamento rapido Avanzamento rapido assi X-/Y: 80 m/min
Avanzamento rapido asse Z: 40 m/min

Precisioni Precisione di posizionamento: 0,03 mm/m
Ripetibilità: 0,03 mm/m

Laser Potenza laser fibra: 6.000 W
Lunghezza d’onda: 1,08 ± 10% µm
Potenza fascio max.: 6.000 W
Assorbimento elettrico: 6,5 kW
Capacità di taglio acciaio: 22 mm; inox: 14 mm; alluminio: 12 mm

Potenza azionamenti Potenza asse X: 1,7 kW
Potenza asse Y: 2,4 kW
Potenza asse Z: 0,4 kW

Dimensioni e peso Dimensioni (L x W x H): 4,75 m x 2,26 m x 2,1 m
Peso: 5.350 kg

Dettagli prodotto

• Area di lavoro 3000 x 1500 mm; sorgenti laser fibra disponibili fino a 6000 W
• Piano estraibile per rapido carico e scarico fuori dalla carenatura
• Telaio estraibile robusto in grado di sostenere fino a 1.000 kg in posizione estesa
• Portale resistente alla torsione con azionamento sincrono su entrambi i lati
• Conformità alle tolleranze di perpendicolarità per taglio laser secondo DIN EN ISO 9013-1
• Telaio saldato trattato termicamente per eliminare tensioni e garantire ripetibilità
• Guide lineari di precisione a bassa manutenzione per elevate velocità di taglio
• Trasmissione cremagliera-pignone ad alta precisione sugli assi X e Y
• Servomotori potenti per alta dinamica e precisa applicazione dei parametri tecnologici
• Carenatura chiusa e finestra di osservazione per la sicurezza dell’operatore
• Pannello di controllo manuale fornito per rapida messa a punto

Controllo

• Controllo CNC ad alte prestazioni con grande display e interfaccia intuitiva
• Visualizzazione centralizzata delle funzioni e breve periodo di apprendimento
• Monitor aggiuntivo e telecamere integrate per monitoraggio dei processi
• Accesso remoto via Ethernet per diagnostica e manutenzione
• Valvole proporzionali per regolare le pressioni dei gas durante il taglio

Software di nesting

• CypCut: software di nesting e taglio compatibile con Ai, DXF, PLT, LXD
• Database tecnologico con parametri di taglio e cicli predefiniti
• Nesting automatico per ottimizzare l’uso del materiale e ridurre i tempi

Testa di taglio

• Modelli fino a 4 kW: testa RayTools; modello 6 kW: BOCI BLT
• Protezione anti-collisione integrata, autofocus e controllo altezza
• Messa a fuoco continua in base al materiale durante l’esecuzione
• Struttura di facile manutenzione

Sorgente laser

• Laser a fibra Raycus: alta efficienza elettro-ottica e buona qualità del fascio
• Progettazione duratura e a bassa manutenzione per costi operativi ridotti
• Raffreddamento ad acqua per stabilità termica dei componenti

Sistema di aspirazione

• Estrazione filtrata dimensionata in funzione della potenza della sorgente laser
• Filtrazione efficace di particelle e fumi per proteggere la salute e garantire la qualità

Specifiche tecniche

• Area di lavoro: 3000 x 1500 mm
• Carico massimo pezzo: 1.000 kg
• Corsa X / Y / Z: 1.530 mm / 3.050 mm / 100 mm
• Avanzamenti rapidi X/Y: 80 m/min; Z: 40 m/min
• Precisione posizionamento / Ripetibilità: 0,03 mm/m
• Sorgente laser: fibra 6.000 W; lunghezza d’onda 1,08 ±10% µm
• Assorbimento elettrico: 6,5 kW
• Capacità di taglio: acciaio 22 mm; inox 14 mm; alluminio 12 mm
• Dimensioni macchina: 4,75 m x 2,26 m x 2,1 m
• Peso: 5.350 kg
