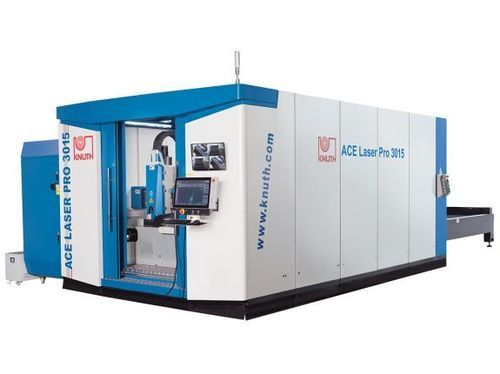

Macchina da taglio laser a fibra ACE PRO 6025 20R

per metalloper lamiereCNC

Panoramica prodotto
La ACE Laser PRO 6025 20R è una macchina di taglio laser a fibra per l'operazione su lamiere e piastre fino a 6.000 × 2.500 mm. La configurazione qui riportata monta una sorgente da 20 kW e un sistema di tavole shuttle per carico/scarico durante il processo di taglio, riducendo i tempi di fermo.

Punti salienti

• Sorgenti laser da 12 a 30 kW (possibilità fino a 40 kW)
• Telaio saldato con trattamento di distensione per stabilità dimensionale
• Pacchetto di taglio completo con estrazione filtrata
• Servizio KNUTH: installazione, messa in servizio e manutenzione

Area di lavoro
Dimensioni tavola: 6.000 × 2.500 mm
Peso massimo pezzo: 5.000 kg
Accelerazione assi X / Y: 15 m/s² — Z: 15 m/s²

Corse
Corsa X: 6.350 mm
Corsa Y: 2.550 mm
Corsa Z: 370 mm

Avanzamenti rapidi
Avanzamento rapido X / Y: 180 m/min
Avanzamento rapido Z: 35 m/min
Tempo cambio tavola: 23–25 s

Precisioni
Precisione di posizionamento: 0,03 mm/m
Ripetibilità: 0,03 mm/m

Laser
Potenza laser fibra: 20.000 W (CW)
Lunghezza d'onda: 1,08 ± 0,5 % µm
Tensione di alimentazione: AC 380 V ± 10 %
Capacità di taglio tipiche: acciaio strutturale 40 mm — inox 30 mm — alluminio 25 mm

Potenze di azionamento
X-axis: 2,9 kW
Y-axis: 1,3 kW
Z-axis: 0,75 kW

Dimensioni e peso
Ingombro (L × W × H): 16,12 m × 4,55 m × 2,61 m
Peso: 13.500 kg

Controllo

• FSCUT8000 CNC con bus EtherCAT, progettato per laser a fibra ad alta potenza (> 8 kW)
• Interfaccia operatore con funzioni avanzate di nesting e gestione produzione
• Software HypCut per pianificazione e scheduling

Testa di taglio

• Serie BLT 6: teste intelligenti per taglio ad alta potenza (compatibili fino a 40 kW)
• Percorso ottico ottimizzato, protezione lenti e doppia estrazione polveri per funzionamento affidabile e manutenzione agevole
• Smart-Piercing e Auto-Recut con sensori in tempo reale per identificare e correggere porzioni non tagliate
• Accesso ottiche tipo cassetto per rapida sostituzione di protezioni e lenti

Controllo altezza

• Rilevamento capacitivo altezza con comunicazione Ethernet: rilevamento altezza, foratura segmentata, ricerca bordo e soppressione vibrazioni
• Funzione anti-collisione per prevenire ribaltamenti in produzione

Sorgente laser

• Laser fibra multimodulo CW serie HP (es. Raycus) disponibili da 4 kW fino a 40 kW
• Elevata efficienza elettro-ottica e ampia banda di modulazione per ridurre i costi operativi
• Progettazione a bassa manutenzione

Dotazione di serie

• Sistema completo con CNC FSCUT8000
• HypeCut CAD/CAM e supporto nesting
• Sistema tavole a cambio automatico
• Lubrificazione centralizzata, unità di raffreddamento, valvola proporzionale Aventics, estrazione e filtrazione
• Cabina di protezione laser e estrazione filtrata
• Manuale d'uso e documentazione

Specifiche tecniche

• Modello: ACE Laser PRO 6025 20R
• Area di lavoro: 6.000 × 2.500 mm
• Massimo peso pezzo: 5.000 kg
• Corse X / Y / Z: 6.350 / 2.550 / 370 mm
• Avanzamenti rapidi X/Y: 180 m/min — Z: 35 m/min
• Precisione / Ripetibilità: 0,03 mm/m
• Tipo di laser & potenza: Laser a fibra — 20.000 W
• Alimentazione: AC 380 V ± 10 %
• Capacità di taglio (circa): acciaio 40 mm — inox 30 mm — alluminio 25 mm
• Ingombro (L × W × H): 16,12 m × 4,55 m × 2,61 m
• Peso: 13.500 kg
