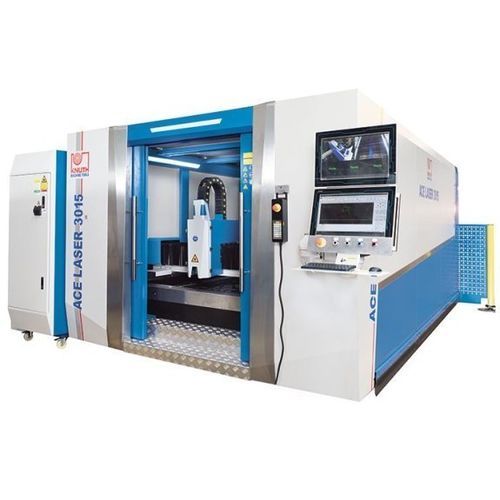

Macchina da taglio laser a fibra ACE Laser 4020 1.5 R

per metalloper lamiereCNC

Panoramica prodotto
La serie ACE Laser propone un sistema di taglio laser a fibra progettato per la produzione industriale. Ottimizzate per il processo di taglio, le macchine assicurano qualità dei pezzi costante, produttività, sicurezza e affidabilità. L’ampia dotazione di serie consente operazioni efficienti e versatili, dal pezzo singolo alla produzione in serie nei settori elettronico, aerospaziale e automobilistico.

Punti salienti

• Costruzione a portale con componenti di alta qualità
• Pacchetto di taglio completo con sistema di estrazione e filtrazione
• Servizio KNUTH completo: progettazione, installazione, messa in servizio e manutenzione

Dettagli del prodotto

• Struttura gantry con azionamenti su entrambi i lati e ampia area di lavoro per i formati lamiera più diffusi
• Portale asse Y in pressofusione di alluminio per basso peso e alta rigidità, con ottima dinamicità
• Trattamento termico del telaio saldato per rimuovere tensioni di fabbricazione e garantire allineamento a lungo termine
• Guide lineari di precisione progettate per bassa manutenzione, precisione duratura e alte velocità di taglio
• Trasmissioni a cremagliera di alta precisione su assi Y e Z per posizionamento affidabile
• Servomotori potenti su tutti gli assi per movimenti dinamici
• Carenatura chiusa con estrazione filtrata e finestre di sicurezza per protezione operatore e osservazione del processo
• Sistema tavola shuttle automatico che consente carico/scarico durante il taglio per minimizzare i tempi morti
• Tolleranze di perpendicolarità/inclinazione conformi a DIN EN ISO 9013-1

Controlli e software

• Interfaccia operatore ottimizzata e intuitiva per facile utilizzo
• Database tecnologico con parametri di taglio e cicli preimpostati per diversi materiali
• Strumenti software per gestione efficiente dei job e selezione dei parametri di processo
• Elettrovalvole e valvole proporzionali regolano le pressioni dei gas (impostabili nel controllo) durante il taglio

Testa di taglio

• Testa RayTools di alta qualità con messa a fuoco motorizzata, protezione anticollisione integrata e controllo altezza
• Guida del fascio senza manutenzione tramite fibra ottica flessibile per lunga durata
• Per potenze maggiori disponibili teste BOCI ottimizzate per taglio ad alte prestazioni

Fonti laser

• Laser a fibra Ytterbium (Raycus) disponibile da 1.000 a 6.000 W; configurazione standard: 1.500 W
• Sorgente a bassa manutenzione che riduce i costi operativi

Specifiche tecniche (tabelle)
Area di lavoro
Dimensioni tavola: 4.000 mm x 2.000 mm
Peso pezzo (max): 1.500 kg
Accelerazione assi X/Y: 10 m/s²
Accelerazione asse Z: 5 m/s²

Corse
Corsa X: 2.020 mm
Corsa Y: 4.050 mm
Corsa Z: 100 mm

Avanzamenti rapidi
Avanzamento rapido: 100 m/min
Tempo cambio tavola: 12 s - 17 s

Precisioni
Precisione di posizionamento: 0,03 mm/m
Ripetibilità: 0,02 mm/m

Laser
Laser fibra: 1.500 W
Lunghezza d’onda: 1,08 ± 10% µm
Potenza fascio max.: 1.500 W
Frequenza di impulso: 50~5k Hz
Consumo: 5,3 kW
Tensione alimentazione: AC 380V ± 10%, 50/60Hz, 3xL+N
Capacità di taglio indicative: acciaio da costruzione 12 mm, acciaio inox 4 mm, alluminio 3 mm

Potenza di azionamento
Potenza asse X: 1 kW
Potenza asse Y: 1,5 kW
Potenza asse Z: 0,4 kW

Dimensioni e pesi
Dimensioni complessive (L x W x H): 10,34 m x 4,28 m x 2,2 m
Peso macchina: 9.000 kg

Caratteristiche / dati tecnici

• Modello: ACE Laser 4020 1.5 R
• Tavola di lavoro: 4.000 mm x 2.000 mm
• Peso max pezzo: 1.500 kg
• Corsa X / Y / Z: 2.020 mm / 4.050 mm / 100 mm
• Avanzamento rapido: 100 m/min
• Tempo cambio tavola: 12–17 s
• Precisione: 0,03 mm/m • Ripetibilità: 0,02 mm/m
• Sorgente laser: Laser a fibra Ytterbium (1.500 W standard)
• Capacità di taglio: acciaio 12 mm; inox 4 mm; alluminio 3 mm
• Consumo: 5,3 kW • Alimentazione: AC 380V ±10%, 50/60 Hz
• Dimensioni macchina: 10,34 m x 4,28 m x 2,2 m • Peso: 9.000 kg
