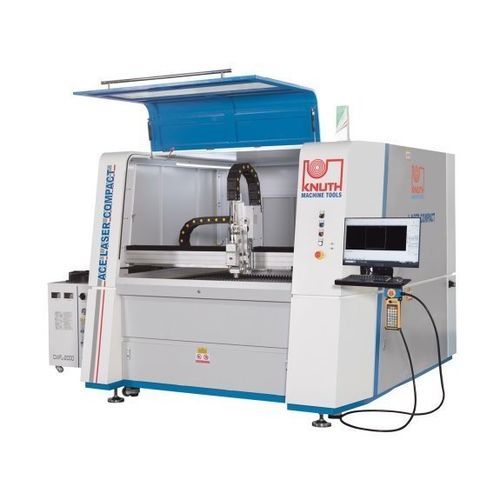

Macchina da taglio laser a fibra ACE Laser Compact 1313 2.0 R

per metalloper lamiereCNC

Panoramica
La ACE Laser Compact 1313 2.0 R è una macchina da taglio laser compatta pensata per la lavorazione efficiente di lamiere in officine di piccole e medie dimensioni. Unisce telaio rigido, portale servoazionato e sorgente laser in fibra Raycus per garantire tagli precisi con ingombro e manutenzione ridotti.

Punti salienti

• Ingombro contenuto per ambienti con spazio limitato
• Software integrato di nesting e taglio (CypCut)
• Sorgente laser fibra Raycus ad alta efficienza elettro-ottica
• Testa di taglio RayTools con autofocus e protezione anticollisione

Dettagli prodotto

• Telaio saldato in acciaio rigido per eliminare le tensioni di produzione
• Portale in alluminio pressofuso con azionamenti servo bilaterali per elevata dinamica
• Guide lineari su tutti gli assi per precisione duratura e bassa manutenzione
• Viti a ricircolo di sfere precaricate per maggiore precisione di posizionamento
• Sistema di taglio completamente carterizzato con finestra di sicurezza per controllo visivo

Controllo e software

• Controllo basato su PC con interfaccia utente specifica per applicazione
• Database tecnologico con parametri di taglio e cicli preimpostati per vari metalli
• Selezione parametri intuitiva e gestione lavori
• Valvole solenoide e proporzionali per regolare le pressioni gas durante il taglio

Software di nesting

• CypCut fornisce funzioni per la gestione dei contorni di taglio e visualizza lo stato operativo
• Nesting automatico per ridurre gli sfridi e risparmiare tempo operatore
• Pattern di nesting predefiniti per applicazioni comuni

Testa di taglio

• Testa RayTools con protezione anticollisione, autofocus e controllo di altezza
• Le lenti di messa a fuoco si spostano automaticamente entro ±10 mm (campo 25 mm) con precisione 0,05 mm
• Compensazione continua del fuoco in base alle condizioni del materiale durante il programma
• Supporto lente estraibile per rapida sostituzione delle lenti di protezione

Sorgenti laser e guida del fascio

• Dotata di sorgenti laser in fibra Raycus note per affidabilità ed efficienza
• Guida del fascio a bassa manutenzione tramite cavo in fibra ottica flessibile

Specifiche tecniche

• Area di lavoro — Dimensioni piano (L x P): 1.300 mm x 1.300 mm
• Area di lavoro — Peso massimo pezzo: 250 kg
• Area di lavoro — Accelerazione assi X / Y: 5 m/s²
• Spostamenti — Corsa asse X: 1.320 mm
• Spostamenti — Corsa asse Y: 1.320 mm
• Spostamenti — Corsa asse Z: 80 mm
• Velocità rapida — Velocità rapida: 40 m/min
• Precisioni — Precisione posizionamento X / Y: ± 0,03 mm
• Precisioni — Ripetibilità X / Y: ± 0,02 mm
• Laser — Potenza laser fibra: 2.000 W (Raycus)
• Laser — Lunghezza d'onda: 1,08 ± 10 % µm
• Laser — Consumo elettrico: 7 kW
• Laser — Capacità di taglio (acciaio strutturale): 16 mm
• Laser — Capacità di taglio (acciaio inox): 6 mm
• Laser — Capacità di taglio (alluminio): 5 mm
• Dimensioni e pesi — Dimensioni (L x P x H): 2,52 m x 2,17 m x 1,88 m
• Dimensioni e pesi — Peso: 2.040 kg
• Modello: ACE Laser Compact 1313 2.0 R
