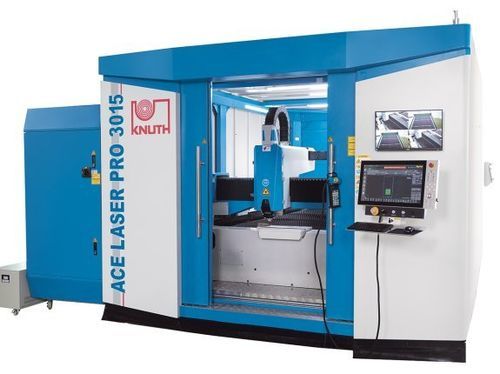

Macchina da taglio laser a fibra ACE Laser PRO 3015 20R

per metalloper lamiereCNC

Panoramica
ACE Laser PRO 3015 20R è una macchina da taglio laser a fibra progettata per la lavorazione industriale di lamiera. Pensata per applicazioni ad alta potenza, assicura tagli precisi sia per lotti singoli sia per produzioni in serie nei settori della carpenteria metallica, automotive, elettronica e aerospaziale.

Punti chiave

• Sorgente laser a fibra 20 kW (configurazione modello)
• Piano di lavoro 3.000 × 1.500 mm, carico pezzo max 1.500 kg
• Controllo CNC FSCUT8000 con bus EtherCAT e software HypCut
• Testa di taglio BLT 6 con Auto-Recut e Smart-Piercing

Area utile di lavoro
Dimensioni tavola: 3.000 mm × 1.500 mm
Peso max. del pezzo: 1.500 kg
Accelerazione assi X/Y: 15 m/s²
Accelerazione asse Z: 15 m/s²

Corsa
Corsa asse X: 1.550 mm
Corsa asse Y: 3.050 mm
Corsa asse Z: 370 mm

Avanzamento rapido
Avanzamento rapido X/Y: 200 m/min
Avanzamento rapido Z: 35 m/min
Tempo cambio tavola: 18 s – 20 s

Precisioni
Precisione di posizionamento: 0,03 mm/m
Ripetibilità: 0,03 mm/m

Laser
Potenza nominale: 20.000 W (laser a fibra)
Lunghezza d'onda: 1,08 ± 0,5% µm
Potenza raggio max.: 20.000 W
Tensione alimentazione: AC 380V ± 10%
Capacità di taglio (riferimento): acciaio 40 mm; acciaio inox 30 mm; alluminio 25 mm

Potenza azionamenti
Potenza asse X: 2,9 kW
Potenza asse Y: 1,3 kW
Potenza asse Z: 0,75 kW

Dimensioni e peso
Dimensioni (L × W × H): 9,54 m × 3,6 m × 2,58 m
Peso: 8.800 kg

Controllo

• FSCUT8000 CNC su bus EtherCAT, sviluppato per laser a fibra > 8 kW
• Interfaccia operatore intuitiva con funzioni avanzate per taglio ad alta potenza
• HypCut: CAD/CAM e programma di pianificazione produzione per l'ottimizzazione dei processi

Testa di taglio

• Teste BLT 6 per impianti ad alta potenza (fino a 40 kW)
• Percorso ottico ottimizzato e lenti dedicate con doppia protezione antigenerica
• Smart-Piercing e Auto-Recut: monitoraggio della foratura e ric Taglio automatico delle sezioni non completamente tagliate
• Design a cassetto per sostituzione rapida di protezioni e lenti con monitoraggio dell'inquinamento

Controllo altezza

• Rilevamento capacitivo dell'altezza incluso
• Funzioni: rilevamento altezza, taglio per immersione segmentato, riconoscimento bordo pezzo, soppressione vibrazioni via Ethernet
• Funzione anticollisione per prevenire collisioni di ribaltamento

Sorgente laser

• Laser fibra Raycus serie HP CW (configurazione 20 kW)
• Elevata efficienza elettro-ottica e qualità del fascio; sorgente a bassa manutenzione per ridurre costi operativi

Specifiche tecniche

• Modello: ACE Laser PRO 3015 20R
• Area di lavoro: 3.000 × 1.500 mm
• Potenza laser: 20.000 W (laser a fibra)
• Corsa X/Y/Z: 1.550 / 3.050 / 370 mm
• Avanzamento rapido X/Y: 200 m/min; Z: 35 m/min
• Accelerazioni assi: 15 m/s²
• Precisione / Ripetibilità: 0,03 mm/m
• Capacità di taglio: acciaio 40 mm; inox 30 mm; alluminio 25 mm
• Tensione: AC 380V ± 10%
• Potenze azionamenti X/Y/Z: 2,9 kW / 1,3 kW / 0,75 kW
• Dimensioni macchina (L × W × H): 9,54 m × 3,6 m × 2,58 m
• Peso macchina: 8.800 kg
