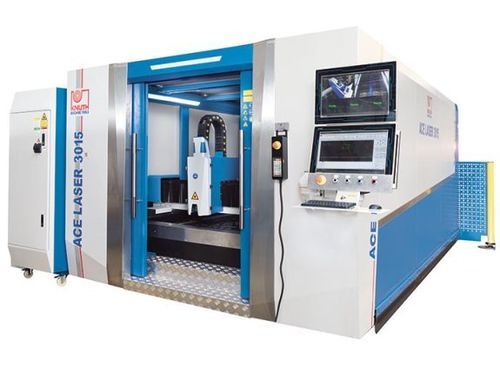

Macchina da taglio laser a fibra ACE Laser 6020 4.0 R

per metalloper lamiereCNC

Descrizione
Il ACE Laser 6020 4.0 R è un sistema di taglio laser a portale con laser a fibra itterbio da 4.000 W e area di lavoro 6.000 x 2.000 mm. È progettato per il taglio di componenti metallici, dal prototipo alla produzione di serie nei settori elettronico, aerospaziale e automobilistico.

Punti salienti

• Struttura a portale con azionamenti su entrambi i lati per grandi formati
• Pacchetto di taglio completo con unità di aspirazione e filtrazione
• Servizio KNUTH: installazione, messa in servizio e manutenzione

Dettagli del prodotto

• Sistema di taglio portale con azionamenti bilaterali; tavoli disponibili fino a 6.000 x 2.000 mm
• Portale asse Y in pressofusione di alluminio per massa ridotta e alta rigidità, migliorando la dinamica
• Telaio saldato trattato termicamente per eliminare tensioni e mantenere l’allineamento
• Guide lineari di precisione progettate per minima manutenzione e alte velocità di taglio
• Trasmissioni a cremagliera e pignone sugli assi X e Y per posizionamento accurato
• Servomotori su tutti gli assi per controllo affidabile del movimento
• Carrozzeria chiusa con finestre di osservazione e porte anteriori con interblocco
• Sistema automatico di cambio tavola che consente carico/scarico durante il taglio
• Tolleranze di perpendicolarità e squadratura conformi a DIN EN ISO 9013-1

Controllo e software

• Interfaccia operatore studiata per un uso semplice
• Banca dati tecnologica con parametri di taglio e cicli preimpostati per diversi materiali
• CypCut CAD/CAM per nesting, generazione percorsi e adattamento in tempo reale della potenza laser
• Valvole solenoidi e proporzionali pilotate dalla CNC per la regolazione della pressione gas

Testa di taglio

• Testa RayTools con regolazione motorizzata del fuoco, protezione anticollisione e controllo quota
• Guida del fascio tramite fibra ottica flessibile, senza necessità di manutenzione
• Opzionale testa BOCI per impianti ad alte prestazioni (≈6 kW e oltre)

Fonti laser

• Laser a fibra Ytterbium (Raycus) disponibili da 1.000 W a 6.000 W; configurazione mostrata 4.000 W
• Fonte a fibra progettata per ridurre la manutenzione e supportare il funzionamento continuo
• Opzioni con potenze superiori disponibili su richiesta

Sicurezza & estrazione

• Unità di filtrazione e separatore di polveri forniti di serie per le esigenze di estrazione
• Cabina protettiva completa con interblocchi e finestre di osservazione

Dotazioni standard e opzionali (selezione)

• Controllo CNC FSCUT2000 e CypCut CAD/CAM (nesting, generazione percorsi, adattamento potenza in tempo reale, memoria di stop)
• Laser a fibra Raycus (1–6 kW standard; potenze maggiori su richiesta)
• Testa ad alta pressione RayTools con autofocus motorizzato
• Sistema automatico di cambio tavola
• Sistema di lubrificazione centralizzato e circuito di raffreddamento ad acqua per la sorgente laser
• Console gas automatica con elettrovalvole per Ossigeno e Azoto
• Manuale d’uso

Caratteristiche / specifiche tecniche

• Modello: ACE Laser 6020 4.0 R
• Area di lavoro: 6.000 x 2.000 mm
• Peso max pezzo: 2.000 kg
• Accelerazione assi X/Y: 8 m/s² ; Z: 5 m/s²
• Corsa (X x Y x Z): 2.020 mm x 6.050 mm x 120 mm
• Avanzamento rapido: 80 m/min
• Tempo cambio tavola: 15–20 s
• Precisione di posizionamento: 0,05 mm/m ; Ripetibilità: 0,03 mm/m
• Laser: Laser a fibra 4.000 W (Raycus)
• Lunghezza d’onda: 1,08 ± 10% µm
• Assorbimento di potenza: 16 kW
• Alimentazione: AC 380V ± 10%, 50/60 Hz, 3xL+N
• Capacità di taglio: acciaio da costruzione 20 mm; acciaio inox 8 mm; alluminio 8 mm
• Potenze azionamenti X/Y/Z: 2 kW / 2 kW / 0,4 kW
• Dimensioni (L x P x H): 16,3 m x 4,74 m x 2,15 m
• Peso macchina: 17.800 kg
