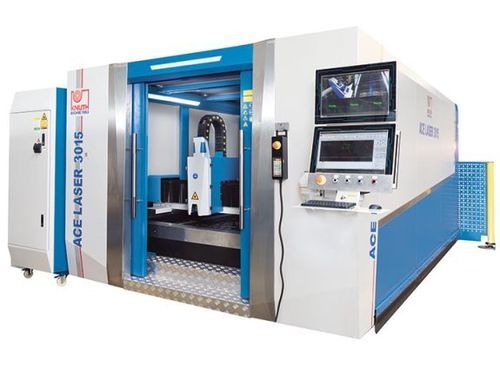

Macchina da taglio laser a fibra ACE Laser 3015 6.0 R

per metalloper lamiereCNC

Descrizione
ACE Laser 3015 6.0 R è una macchina di taglio laser a fibra in costruzione gantry, progettata per la lavorazione industriale di pannelli. Area utile 3.000 × 1.500 mm e sorgente laser da 6 kW, adatta sia per pezzi singoli sia per produzione di serie con qualità e ripetibilità costanti.

Punti salienti

• Struttura gantry con azionamenti bilaterali per formati foglio di grandi dimensioni
• Sistema di tavola shuttle automatico per carico/scarico durante il taglio
• Separatore di polveri integrato e console gas automatica

Costruzione e area di lavoro

• Telaio saldato e trattato termicamente per stabilità geometrica nel tempo
• Portale asse Y in pressofusione di alluminio: bassa massa e alta rigidità per maggiore dinamica
• Guide lineari di precisione e trasmissione cremagliera-pignone su X/Y/Z per posizionamenti accurati
• Servomotori potenti su tutti gli assi per elevate accelerazioni
• Carenatura di protezione con finestre in vetro di sicurezza per osservazione operatore

Controllo e software

• Interfaccia CNC intuitiva con banca dati tecnologica e cicli preimpostati
• Software CypCut (CAD/CAM) e funzioni di nesting; compatibile con Ai, DXF, PLT, LXD
• Accesso remoto per diagnosi e manutenzione
• Elettrovalvole e valvole proporzionali gestite dalla CNC per regolazione gas

Testa di taglio

• Testa RayTools con regolazione autofocus motorizzata, protezione anticollisione e controllo altezza
• Guida del raggio tramite fibra ottica flessibile senza manutenzione
• Testa BOCI opzionale per configurazioni ad alte prestazioni (≥ 6 kW)

Fonte laser

• Sorgente laser fibra Ytterbium (Raycus) — 6.000 W standard; progettata per minimizzare la manutenzione
• Potenti sorgenti laser superiori disponibili su richiesta

Equipaggiamento standard

• Carenatura macchina con porte anteriori interbloccate e vetri protettivi
• Sistema tavola shuttle automatico con dispositivi di sicurezza
• Separatore di polvere e unità filtrante inclusi
• Sistema di lubrificazione centralizzato e chiller ad acqua
• Console gas automatica per ossigeno/azoto con valvole gestite dalla CNC

Caratteristiche tecniche

• Modello: ACE Laser 3015 6.0 R
• Area utile (tavola): 3.000 × 1.500 mm — Peso max pezzo: 1.000 kg
• Accelerazioni assi: X/Y 10 m/s²; Z 5 m/s²
• Corsa: X 1.520 mm; Y 3.050 mm; Z 100 mm
• Avanzamento rapido: 100 m/min — Tempo cambio tavola: 10–15 s
• Precisione posizionamento: 0,03 mm/m — Ripetibilità: 0,02 mm/m
• Laser: fibra 6.000 W; lunghezza d’onda ≈ 1,08 µm; frequenza impulsi 50–20.000 Hz
• Assorbimento: 20 kW — Alimentazione: AC 380V ±10%, 50/60 Hz, 3xL+N
• Capacità di taglio tipiche: acciaio 22 mm; inox 14 mm; alluminio 12 mm
• Potenze azionamenti: X 1 kW; Y 1,5 kW; Z 0,4 kW
• Ingombro (L×W×H): 9,8 m × 3,7 m × 2,15 m — Peso ca. 8.000 kg
