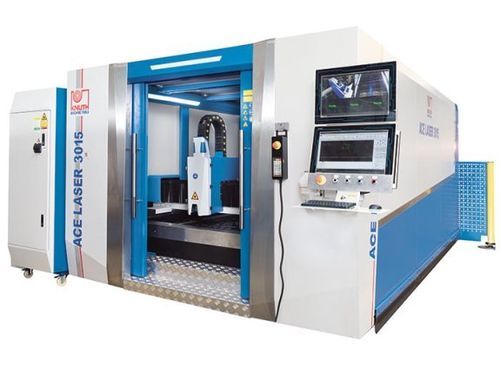

Macchina da taglio laser a fibra ACE Laser 6020 1.5 R

per metalloper lamiereCNC

Descrizione
ACE Laser 6020 1.5 R è una macchina per taglio laser a fibra in configurazione portale, studiata per la lavorazione industriale di lamiere. Copre aree di lavoro fino a 6.000 x 2.000 mm e presenta una potenza di raggio nominale di 1.500 W, idonea per pezzi singoli e produzioni in serie nei settori elettronico, aerospaziale e automobilistico.

Punti di forza

• Struttura a portale con azionamenti bilaterali per dinamica stabile
• Pacchetto di taglio completo con cabina e sistema di aspirazione
• Tavolo navetta automatico per ridurre i tempi di fermo caricamento/scarico

Area di lavoro
Dimensioni tavola: 6.000 mm x 2.000 mm
Peso massimo del pezzo: 2.000 kg
Accelerazione assi X / Y: 8 m/s² — Z: 5 m/s²

Corse
Corsa asse X: 2.020 mm
Corsa asse Y: 6.050 mm
Corsa asse Z: 120 mm

Avanzamento rapido
Avanzamento rapido: 80 m/min
Tempo cambio tavola: 15 s – 20 s

Precisioni
Precisione di posizionamento: 0,05 mm/m
Ripetibilità: 0,03 mm/m

Laser
Laser a fibra (Yb): 1.500 W potenza nominale
Lunghezza d'onda: 1,08 ± 10% µm
Consumo: 5,3 kW
Alimentazione: AC 380 V ± 10%, 50/60 Hz, 3xL+N
Capacità di taglio indicative: acciaio 12 mm, inox 4 mm, alluminio 3 mm

Potenza motori
Potenza asse X: 2 kW
Potenza asse Y: 2 kW
Potenza asse Z: 0,4 kW

Dimensioni e peso
Dimensioni complessive (L x W x H): 16,3 m x 4,74 m x 2,15 m
Peso macchina: 17.800 kg

Dettagli prodotto

• Struttura portale con azionamenti su entrambi i lati e varianti di tavola per i formati di lamiera più comuni
• Portale asse Y in pressofusione di alluminio per bassa massa e alta rigidità
• Telaio saldato con trattamento termico per eliminare tensioni e stabilizzare la geometria
• Guide lineari di precisione e trasmissioni cremagliera-pignone su assi Y/Z per precisione durevole
• Servomotori su tutti gli assi per prestazioni coerenti di posizionamento
• Cabina con finestre in vetro di sicurezza e sistema di filtrazione per protezione operatore
• Tavolo navetta automatico che consente carico/scarico durante il taglio
• Tolleranze di perpendicolarità secondo DIN EN ISO 9013-1

Controllo

• Interfaccia CNC user-friendly con ampio display
• Database tecnologico con parametri di taglio preimpostati
• Compatibilità CypCut/CypNest per workflow CAD/CAM e nesting (Ai, DXF, PLT, LXD)
• Gestione pressioni gas tramite elettrovalvole e valvole proporzionali pilotate dalla CNC

Testa di taglio

• Testa RayTools con regolazione motorizzata del fuoco, protezione anticollisione e controllo altezza
• Guidatura del fascio via fibra ottica flessibile, senza manutenzione
• Per potenze elevate (≈ ≥ 6 kW) disponibili teste speciali (es. BOCI)

Fonti laser

• Opzioni laser a fibra (Ytterbium — Raycus) da 1.000 a 6.000 W su richiesta
• Fonti con ridotta manutenzione per contenere i costi operativi
• Varianti a potenza maggiore disponibili per maggiore capacità di taglio

Specifiche tecniche

• Dimensioni tavola: 6.000 mm x 2.000 mm
• Peso max pezzo: 2.000 kg
• Corsa X / Y / Z: 2.020 mm / 6.050 mm / 120 mm
• Avanzamento rapido: 80 m/min
• Tempo cambio tavola: 15 s – 20 s
• Precisione posizionamento: 0,05 mm/m — Ripetibilità: 0,03 mm/m
• Potenza laser fibra (configurazione): 1.500 W
• Lunghezza d'onda: 1,08 ± 10% µm
• Consumo: 5,3 kW — Alimentazione: AC 380 V ± 10%, 50/60 Hz, 3xL+N
• Capacità di taglio: acciaio 12 mm, inox 4 mm, alluminio 3 mm
• Potenze azionamenti X / Y / Z: 2 kW / 2 kW / 0,4 kW
• Dimensioni complessive: 16,3 m x 4,74 m x 2,15 m — Peso: 17.800 kg
