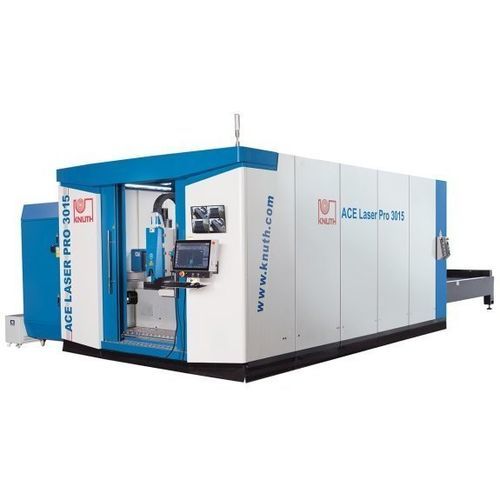

Macchina da taglio laser a fibra ACE Laser PRO 4020 30R

per metalloper lamiereper l'industria automobilistica

Descrizione
Le macchine ACE-Laser PRO forniscono un sistema di taglio laser industriale progettato per produttività, sicurezza e qualità delle parti. Adatte dalla produzione di pezzi singoli complessi fino a grandi serie nei settori elettronico, aerospaziale e automobilistico.

Punti salienti

• Sorgenti laser fibra 12–30 kW (configurazione mostrata: 30 kW)
• Telaio saldato trattato termicamente per stabilità dimensionale
• Pacchetto di taglio completo con aspirazione filtrata e separatore di polveri
• Sistema automatico di cambio tavola per ridurre i tempi ausiliari
• Servizi KNUTH: installazione, messa in servizio e manutenzione

Area di lavoro
Dimensioni tavola: 4.000 mm x 2.000 mm
Peso max pezzo: 2.500 kg
Accelerazione assi X/Y: 15 m/s²
Accelerazione asse Z: 15 m/s²

Corse
Corsa asse X: 2.050 mm
Corsa asse Y: 4.100 mm
Corsa asse Z: 370 mm

Avanzamenti rapidi
Avanzamento rapido X/Y: 180 m/min
Avanzamento rapido Z: 35 m/min
Tempo cambio tavola: 20 s - 23 s

Precisioni
Precisione di posizionamento: 0,03 mm/m
Ripetibilità: 0,03 mm/m

Laser
Potenza laser fibra: 30.000 W (CW)
Potenza raggio max.: 30.000 W
Tensione alimentazione: AC 380V ± 10%
Capacità di taglio (acciaio/inox/alluminio): 50 / 40 / 30 mm

Potenze di azionamento
Potenze asse X: 2,9 kW
Potenze asse Y: 1,3 kW
Potenze asse Z: 0,75 kW

Misure e pesi
Dimensioni (L x W x H): 11,54 m x 4,1 m x 2,52 m
Peso: 9.288 kg

Controllo e software

• Controllo CNC FSCUT8000 su bus EtherCAT, sviluppato per laser fibra > 8 kW
• Interfaccia operatore focalizzata sulla produzione
• HypCut: software per pianificazione e schedulazione della produzione

Testa di taglio

• Teste BLT 6 intelligenti per laser fino a 40 kW
• Percorso ottico e lenti ottimizzati con doppia protezione contro la polvere
• Smart-Piercing e Auto-Recut per taglio aria/azoto
• Auto-Recut: sensore in tempo reale rileva sezioni non tagliate e ritaglia automaticamente
• Monitoraggio protezioni lenti e design a cassetto per rapida sostituzione

Controllo altezza e sicurezza

• Regolatore capacitivo d'altezza con piquaggio segmentato, riconoscimento bordo e soppressione vibrazioni (comunicazione Ethernet)
• Funzione anti-collisione per prevenire ribaltamenti
• Sistema di taglio completamente chiuso con finestra di sicurezza per proteggere l'operatore

Sorgente laser

• Sorgenti fibra multimodulo CW serie HP (es. Raycus) da 4 kW a 40 kW: alta efficienza elettro-ottica e qualità del fascio
• Progettazione a bassa manutenzione per ridurre costi operativi

Specifiche tecniche

• Modello: ACE Laser PRO 4020 30R
• Area di lavoro: 4.000 x 2.000 mm
• Potenza laser max. (config.): 30.000 W (fibra)
• Tempo cambio tavola: 20–23 s
• Avanzamento rapido X/Y: 180 m/min; Z: 35 m/min
• Precisione / Ripetibilità: 0,03 mm/m
• Capacità di taglio (acciaio/inox/alluminio): 50 / 40 / 30 mm
• Dimensioni (L×W×H): 11,54 m x 4,1 m x 2,52 m
• Peso approssimativo: 9.288 kg
