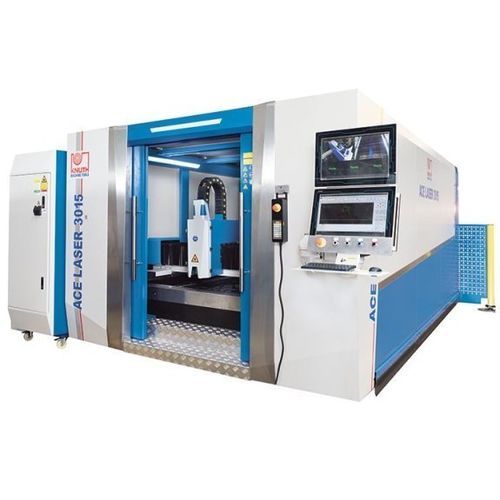

Macchina da taglio laser ACE Laser 6020 2.0 R

per metalloper lamiereCNC

Descrizione del prodotto
Le macchine della serie ACE Laser sono impianti di taglio laser a fibra progettati per applicazioni industriali. Ottimizzate per il processo di taglio, garantiscono qualità pezzo ripetibile, produttività, sicurezza operativa e affidabilità. Una dotazione di base completa, che include tavola a cambio automatico e sistema di aspirazione con filtrazione, supporta produzioni da pezzo singolo fino a grandi serie nei settori elettronico, aerospaziale e automobilistico.

Punti salienti

• Struttura a portale con azionamenti bilaterali e area di lavoro fino a 6.000 x 2.000 mm
• Pacchetto di taglio completo con aspirazione filtrata e tavola shuttle automatica
• Servizi KNUTH: installazione, messa in servizio e manutenzione

Specifiche tecniche — Area di lavoro
Dimensioni tavola: 6.000 mm x 2.000 mm
Peso pezzo (max): 2.000 kg
Accelerazione assi X/Y: 8 m/s²
Accelerazione asse Z: 5 m/s²

Specifiche tecniche — Corse
Corsa asse X: 2.020 mm
Corsa asse Y: 6.050 mm
Corsa asse Z: 120 mm

Specifiche tecniche — Avanzamenti rapidi
Avanzamento rapido: 80 m/min
Tempo cambio tavola: 15 s - 20 s

Specifiche tecniche — Precisioni
Precisione di posizionamento: 0,05 mm/m
Ripetibilità: 0,03 mm/m

Specifiche tecniche — Laser
Laser a fibra (standard): 2.000 W (Raycus)
Lunghezza d'onda: 1,08 ± 10% µm
Potenza raggio max.: 2.000 W
Potenza assorbita: 6,5 kW
Tensione di alimentazione: AC 380V ± 10%, 50/60Hz, 3xL+N
Capacità di taglio — acciaio da costruzione: 14 mm; acciaio inox: 5 mm; alluminio: 4 mm

Specifiche tecniche — Potenze azionamenti
Potenza azionamento X: 2 kW
Potenza azionamento Y: 2 kW
Potenza azionamento Z: 0,4 kW

Specifiche tecniche — Dimensioni e pesi
Dimensioni (L x W x H): 16,3 m x 4,74 m x 2,15 m
Peso: 17.800 kg

Dettagli prodotto

• Costruzione a portale con azionamenti su entrambi i lati e ampie aree di lavoro per formati lamiera comuni
• Portale asse Y in pressofusione di alluminio per massa ridotta e rigidezza migliorata
• Telaio saldato e trattato termicamente per eliminare tensioni di produzione e mantenere l’allineamento
• Guide lineari di precisione progettate per lunga durata e alte velocità di taglio con minima manutenzione
• Cremagliera e pignone di precisione su assi Z e Y per affidabile precisione di posizionamento
• Servomotori su tutti gli assi
• Carena macchina e sistema di estrazione filtrata per la sicurezza; finestre protettive per osservare il processo
• Sistema di tavola shuttle automatica per carico/scarico durante il taglio e minimizzare i tempi morti
• Tolleranze di perpendicularità/quadratura secondo DIN EN ISO 9013-1

Controllo & software

• Interfaccia utente ottimizzata e facile da usare
• Database tecnologico con parametri di taglio e cicli preimpostati per diversi metalli
• Software che supporta la selezione efficiente dei parametri di processo e il nesting
• Elettrovalvole e valvole proporzionali per regolare le pressioni dei gas dal controllo

Testa di taglio

• Testa RayTools con regolazione motorizzata del fuoco, protezione anti-collisione integrata e controllo di altezza
• Guidamento del fascio senza manutenzione tramite fibra ottica flessibile
• Testa BOCI disponibile per impianti a potenza superiore (≈ ≥ 6 kW)

Fonti laser

• Sorgente laser a fibra di itterbio (Raycus) disponibile da 1.000 a 6.000 W per compromesso qualità/produzione
• Sorgente progettata per ridurre manutenzione e costi operativi

Equipaggiamento standard (selezione)

• Sistema completo con controllo CNC (FSCUT2000 / CypCut): display grande, controller remoto, accesso remoto, libreria materiali e nesting
• Testa di taglio ad alta pressione con autofocus automatico
• Cabina di protezione con porte frontali interbloccate e vetri di sicurezza
• Tavola di scambio automatica (shuttle)
• Unità di estrazione e filtrazione
• Sistema di lubrificazione centralizzato
• Sistema di raffreddamento ad acqua in circuito chiuso per la sorgente laser
• Console gas automatica con elettrovalvole per O2 e N2

Accessori opzionali (selezione)

• Essiccatori refrigerati per aria compressa (punto di rugiada +3°C, portata 0,88 m3/min, filtri inclusi)
• Riduttori di pressione per bombole O2/N2
• Pacchetti software aggiuntivi (nesting offline, CAD/CAM)

Caratteristiche tecniche

• Modello: ACE Laser 6020 2.0 R
• Area di lavoro (tavola): 6.000 x 2.000 mm
• Potenza laser fibra (standard): 2.000 W (Raycus)
• Max spessore di taglio (acciaio): 14 mm
• Avanzamento rapido: 80 m/min
• Precisione di posizionamento: 0,05 mm/m — Ripetibilità: 0,03 mm/m
• Dimensioni complessive: 16,3 m x 4,74 m x 2,15 m — Peso: 17.800 kg
