Macchina da taglio laser a fibra ACE.ST 3015 1.5R

per metalloper lamiereCNC

Panoramica

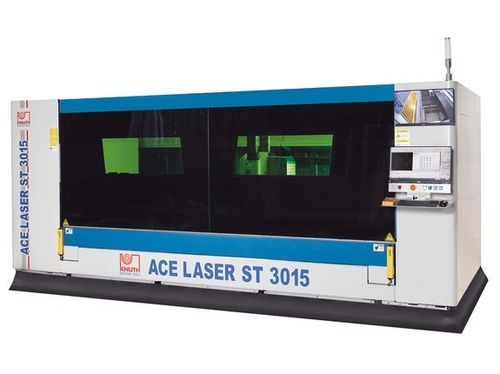

La ACE.Laser ST 3015 1.5R è una macchina compatta per il taglio laser a fibra progettata per la lavorazione efficiente di grandi pannelli metallici con ingombro ridotto. Fornita con pacchetto di taglio completo, estrazione filtrata e tavola estraibile motorizzata per carico/scarico rapidi. Adatta alla produzione di pezzi singoli e alle serie in settori come elettronica, aerospaziale e automobilistico.

Punti salienti

• Ingombrio compatto e ottima qualità del fascio
• Tavola di taglio estraibile motorizzata per facilitare carico/scarico
• Pacchetto di taglio completo con estrazione filtrata
• Servizio completo: installazione, messa in funzione e manutenzione

Area di lavoro
Dimensioni tavola: 3000 mm x 1500 mm
Peso pezzo (max): 1000 kg

Corse
Corsa asse X: 1530 mm
Corsa asse Y: 3050 mm
Corsa asse Z: 100 mm

Avanzamenti rapidi
Avanzamento rapido X/Y: 80 m/min
Avanzamento rapido Z: 40 m/min

Precisioni
Precisione di posizionamento: 0,03 mm/m
Ripetibilità: 0,03 mm/m

Laser
Laser a fibra (configurazione): 1500 W
Lunghezza d’onda: 1,08 ± 10% µm
Potenza raggio max.: 1500 W
Potenza assorbita: 5,3 kW
Capacità di taglio acciaio: 12 mm
Acciaio inox: 4 mm
Alluminio: 3 mm

Potenze di azionamento
Potenza asse X: 1,7 kW
Potenza asse Y: 2,4 kW
Potenza asse Z: 0,4 kW

Dimensioni e pesi
Dimensioni (L x W x H): 4,75 m x 2,26 m x 2,10 m
Peso: 5250 kg

Dettagli prodotto

• Area utile 3000 x 1500 mm; fonti laser fibra disponibili da 1,5 kW a 6 kW nella serie.
• La tavola può essere estratta dall’involucro macchina per carico/scarico rapido.
• Meccanismo di estrazione robusto con capacità fino a 1000 kg in posizione estesa.
• Portale torsionalmente rigido azionato in modo sincrono su entrambi i lati.
• Conforme alle tolleranze di perpendicolarità secondo DIN EN ISO 9013-1.
• Telaio saldato trattato termicamente per eliminare tensioni e garantire ripetibilità.
• Guide lineari di precisione a bassa manutenzione per elevate velocità di taglio.
• Trasmissione cremagliera-pignone ad alta precisione su assi X e Y per posizionamento affidabile.
• Servomotori potenti per alta dinamica e qualità di taglio.
• Carena completamente chiusa con finestra in vetro di sicurezza per osservazione del processo.
• Unità di controllo portatile inclusa per rapida messa a punto.

Controllo

• Controllo CNC ad alte prestazioni con grande display e interfaccia intuitiva.
• Visualizzazione centralizzata delle funzioni per ridurre i tempi di formazione.
• Monitor aggiuntivo per supervisione mediante videocamere integrate.
• Accesso remoto per diagnostica e manutenzione via Ethernet.
• Valvole proporzionali per regolare le pressioni dei gas durante il taglio.

Software di nesting

• CypCut: software di nesting e taglio che supporta Ai, DXF, PLT, LXD.
• Database tecnologico con parametri di taglio e cicli predefiniti.
• Nesting automatico per ottimizzare l’uso del materiale e risparmiare tempo.

Testa di taglio

• Modelli fino a 4 kW con testa RayTools; versione 6 kW con testa BOCI BLT.
• Protezione anticollisione integrata, posizionamento automatico del fuoco e controllo altezza.
• Messa a fuoco continua in base alle condizioni del materiale durante il ciclo.
• Design di facile manutenzione per interventi rapidi.

Sorgente laser

• Laser a fibra Raycus: alta efficienza elettro-ottica e ottima qualità del fascio.
• Sorgente a bassa manutenzione per ridurre i costi operativi.
• Raffreddamento ad acqua per stabilità termica e protezione dei componenti.

Estrazione / filtrazione

• Sistema di estrazione filtrata dimensionato secondo la potenza della sorgente laser incluso di serie.
• Filtrazione efficiente di particelle e fumi per proteggere salute e durata della macchina.

Specifiche tecniche

• Dimensioni tavola: 3000 mm x 1500 mm
• Peso pezzo max.: 1000 kg
• Corse X / Y / Z: 1530 mm / 3050 mm / 100 mm
• Avanzamento rapido X/Y: 80 m/min; Z: 40 m/min
• Precisione / ripetibilità: 0,03 mm/m
• Laser fibra: 1500 W (serie fino a 6000 W)
• Potenza assorbita: 5,3 kW
• Capacità di taglio (esempi): acciaio 12 mm; inox 4 mm; alluminio 3 mm
• Dimensioni macchina: 4,75 m x 2,26 m x 2,10 m
• Peso macchina: 5250 kg
• Potenze azionamenti: X 1,7 kW / Y 2,4 kW / Z 0,4 kW
