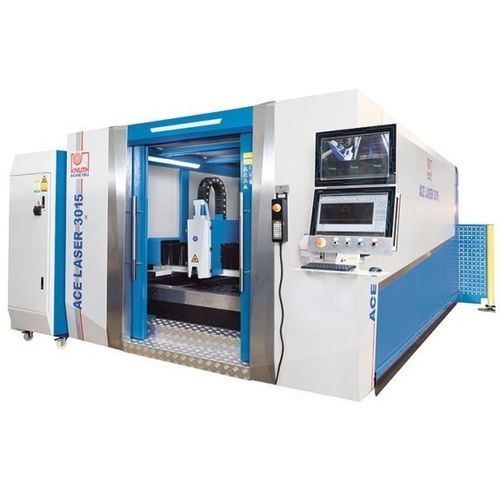

Macchina da taglio laser a fibra ACE Laser 4020 3.0 R

per metalloper lamiereCNC

Panoramica
La serie ACE Laser fornisce un sistema di taglio laser industriale ottimizzato per lavorazioni su lamiera, dalla produzione di pezzi singoli fino alle serie ad alto volume nei settori elettronico, aerospaziale e automobilistico. L’architettura macchina e l’equipaggiamento di serie supportano operatività continua, controllo di processo e ripetibilità dimensionale.

Punti di forza

• Struttura a portale con azionamenti bilaterali e aree di lavoro configurabili fino a 6.000 x 2.000 mm
• Sistema di tavola navetta automatico per carico/scarico durante il taglio per ridurre i tempi morti
• Carrozzeria chiusa con sistema di aspirazione e filtrazione e finestre in vetro di sicurezza per l’osservazione
• Testa di taglio RayTools con messa a fuoco motorizzata, protezione anticollisione e trasmissione in fibra
• Laser a fibra Raycus (ytterbium) disponibile da 1.000 a 6.000 W (3.000 W nel modello indicato)
• Azionamenti cremagliera e servomotori per posizionamento ripetibile

Dettagli del prodotto

• Progettazione gantry per dinamica elevata e gestione dei grandi formati
• Portale asse Y in pressofusione di alluminio per massa ridotta e alta rigidità
• Trattamento termico del telaio saldato per eliminare tensioni e mantenere l’allineamento
• Guide lineari a bassa manutenzione progettate per alte velocità di taglio
• Trasmissioni cremagliera‑pignone di alta precisione su X/Y per stabilità del posizionamento
• Raccolta polveri e unità di filtrazione integrate di serie

Controllo & Software

• Interfaccia utente ottimizzata per l’uso in produzione
• Database tecnologico con parametri e cicli preimpostati per materiali comuni
• Compatibilità CypCut/CNC e strumenti software per nesting e selezione dei parametri di processo
• Valvole solenoidi e proporzionali gestite dal controllo per regolare la pressione dei gas di taglio

Testa di taglio

• Testa RayTools con regolazione motorizzata del fuoco, protezione anticollisione e controllo altezza
• Trasmissione del fascio tramite fibra ottica flessibile, senza manutenzione
• Opzione di teste ad alte prestazioni (es. BOCI) per impianti ≥ 6 kW

Fonti laser

• Laser a fibra Itterbio (Raycus) da 1.000 a 6.000 W; 3.000 W per il modello indicato
• Sorgente progettata per bassa manutenzione e ridotti costi operativi; potenze superiori su richiesta

Dati tecnici

• Area utile
  Dimensioni tavola: 4.000 mm x 2.000 mm
  Peso max pezzo: 1.500 kg
  Accelerazione assi X/Y: 10 m/s² — Z: 5 m/s²
• Corse
  Corsa X: 2.020 mm
  Corsa Y: 4.050 mm
  Corsa Z: 100 mm
• Avanzamento rapido
  Avanzamento rapido: 100 m/min
  Tempo cambio tavola: 12 s – 17 s
• Precisioni
  Precisione di posizionamento: 0,03 mm/m
  Ripetibilità: 0,02 mm/m
• Laser
  Laser a fibra: 3.000 W
  Lunghezza d’onda: 1,08 ± 10% µm
  Potenza max: 3.000 W
  Frequenza impulsi: 50 ~ 5k Hz
  Assorbimento: 12 kW
  Tensione: AC 380V ± 10%, 50/60Hz, 3xL+N
  Capacità di taglio: acciaio 18 mm — inox 8 mm — alluminio 6 mm
• Potenza azionamenti
  X: 1 kW — Y: 1,5 kW — Z: 0,4 kW
• Dimensioni e peso
  Ingombro (L x W x H): 10,34 m x 4,28 m x 2,2 m
  Peso: 9.000 kg
