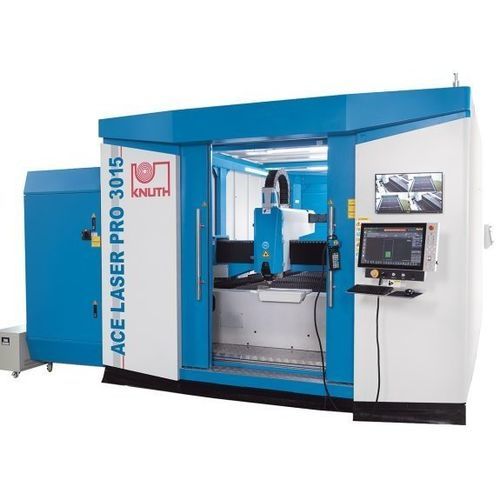

Macchina da taglio laser a fibra ACE Laser PRO 3015 30R

per metalloper lamiereCNC

Panoramica
La ACE Laser PRO 3015 30R è una macchina industriale per taglio laser a fibra progettata per il taglio preciso di parti metalliche in produzione singola e in serie. Dotata di tavola 3.000 × 1.500 mm e sorgente a fibra da 30 kW, è destinata a reparti produttivi esigenti nei settori elettronico, aerospaziale e automobilistico.

Punti salienti

• Intervallo di potenza laser: 12–30 kW (modello: 30 kW)
• Tavola shuttle 3.000 × 1.500 mm, peso max pezzo: 1.500 kg
• Pacchetto di taglio completo con estrazione filtrata
• Servizi disponibili: installazione, messa in servizio e manutenzione

Controllo

• FSCUT8000 CNC su bus EtherCAT, sviluppato per laser a fibra ad alta potenza (>8 kW)
• Interfaccia operatore con funzioni industriali e ottimizzazione del processo
• HypCut CAM per nesting, pianificazione e programmazione della produzione

Testa di taglio

• Testa intelligente BLT 6 progettata per applicazioni ad alta potenza (fino a 40 kW)
• Percorso ottico ottimizzato e doppia aspirazione della polvere per stabilità di taglio e manutenzione semplificata
• Funzioni Smart-Piercing e Auto-Recut per taglio assistito aria/N2
• Design a cassetto per rapida sostituzione delle lenti e dei protezioni; monitoraggio della protezione ottica incluso

Controllo dell'altezza

• Sensore capacitivo con integrazione Ethernet: rilevamento altezza, foratura segmentata, rilevamento bordo e soppressione delle vibrazioni
• Funzione anti-collisione per ridurre il rischio di ribaltamento in produzione

Sorgente laser

• Laser a fibra multimodulo CW (serie Raycus HP) con elevata efficienza elettro-ottica e qualità del fascio affidabile
• Progettazione a bassa manutenzione per contenere i costi operativi

Specifiche tecniche
Area di lavoro
Dimensioni tavola: 3.000 mm × 1.500 mm
Peso massimo pezzo: 1.500 kg

Corse
Corsa asse X: 1.550 mm
Corsa asse Y: 3.050 mm
Corsa asse Z: 370 mm

Velocità rapida
Velocità rapida X/Y: 200 m/min
Velocità rapida Z: 35 m/min
Tempo di cambio tavola (shuttle): 18–20 s

Precisioni
Precisione di posizionamento: 0,03 mm/m
Ripetibilità: 0,03 mm/m

Laser
Potenza laser fibra: 30.000 W
Lunghezza d'onda: 1,08 ± 0,5% µm
Alimentazione: AC 380V ± 10%
Capacità di taglio indicativa: acciaio strutturale 50 mm; acciaio inox 40 mm; alluminio 30 mm

Potenza di azionamento
Potenza X: 2,9 kW
Potenza Y: 1,3 kW
Potenza Z: 0,75 kW

Dimensioni e peso
Dimensioni (L×W×H): 9,54 m × 3,6 m × 2,58 m
Peso appross.: 8.800 kg

Caratteristiche / dati tecnici

• Modello: ACE Laser PRO 3015 30R
• CNC standard: FSCUT8000 (EtherCAT); CAM: HypCut; supporto nesting
• Testa BLT6 intelligente, Smart-Piercing, Auto-Recut, controllo capacitivo altezza, anti-collisione
• Pacchetto di taglio completo disponibile con estrazione filtrata
