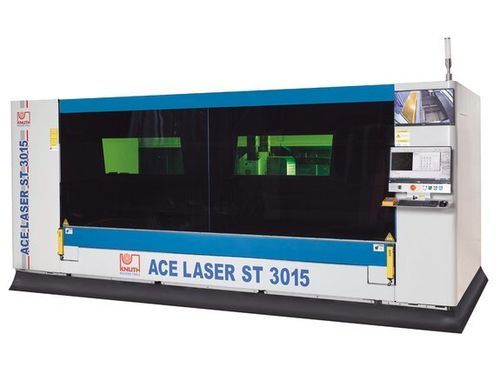

Macchina da taglio laser a fibra ACE.ST 3015 3.0R

per metalloper lamiereCNC

Descrizione
La ACE.Laser ST 3015 3.0R è una macchina industriale per taglio laser compatta per lamiere di grande formato, area di lavoro 3000×1500 mm e sorgente laser a fibra 3.000 W. Fornita con estrazione filtrata e piano estraibile motorizzato per carico/scarico efficiente.

Punti salienti

• Area di lavoro 3000×1500 mm; potenza laser configurabile
• Piano estraibile motorizzato per rapido carico/scarico
• Pacchetto di taglio completo con estrazione filtrata
• Installazione, messa in servizio e assistenza

Area utile di lavoro
Dimensioni tavola: 3.000 mm x 1.500 mm; Peso max. pezzo (tavola estraibile): 1.000 kg

Corsa
Corsa X: 1.530 mm; Corsa Y: 3.050 mm; Corsa Z: 100 mm

Avanzamento rapido
Avanzamento rapido X/Y: 80 m/min; Z: 40 m/min

Precisioni
Precisione di posizionamento: 0,03 mm/m; Ripetibilità: 0,03 mm/m

Laser
Laser a fibra nominale: 3.000 W; Lunghezza d’onda ≈ 1,08 µm; Potenza raggio max.: 3.000 W; Consumo: 6,5 kW; Capacità tipiche: acciaio 18 mm, inox 8 mm, alluminio 6 mm

Potenza azionamenti
X: 1,7 kW; Y: 2,4 kW; Z: 0,4 kW

Dimensioni e peso
Ingombro (L×W×H): 4,75 m x 2,26 m x 2,1 m; Peso: 5.300 kg

Dettagli prodotto

• Piano estraibile montato su meccanismo robusto; portata fino a 1.000 kg esteso
• Portale torsionalmente rigido azionato in modo sincrono su entrambi i lati
• Telaio saldato e trattato termicamente per eliminare tensioni e assicurare ripetibilità
• Guide lineari di precisione e trasmissioni cremagliera-pignone per bassa manutenzione e precisione
• Carenatura chiusa con finestra di sicurezza e controllo portatile per setup

Controllo

• CNC ad alte prestazioni con ampio display e interfaccia intuitiva
• Monitor aggiuntivo e videocamere integrate per monitoraggio; accesso Ethernet per diagnostica
• Valvole proporzionali per regolazione pressione gas di taglio

Software di nesting

• CypCut: supporta Ai, DXF, PLT, LXD
• Database tecnologico con parametri e cicli predefiniti
• Nesting automatico per ottimizzazione materiale

Testa di taglio

• Fino a 4 kW: testa RayTools; 6 kW: BOCI BLT
• Protezione anticollisione, autofocus e controllo di altezza
• Adattamento continuo del fuoco durante l’esecuzione

Sorgente laser

• Sorgenti Raycus: alta efficienza elettro-ottica e qualità del fascio
• Design a bassa manutenzione e raffreddamento ad acqua per stabilità termica

Sistema di aspirazione

• Estrazione filtrata dimensionata in base alla potenza laser
• Rimozione efficiente di particelle e fumi per proteggere operatori e qualità

Dotazione standard

• Sistema CNC FSCUT2000 con controllo remoto e 2 videocamere
• Software CypCut
• Testa autofocus (a seconda della versione), sistema di estrazione e raffreddamento ad acqua
• Manuale operativo

Opzioni

• Essiccatori frigoriferi per aria, riduttori di pressione O2/N2, opzioni di estrazione avanzate

Caratteristiche / specificazioni tecniche

• Modello: ACE.Laser ST 3015 3.0R
• Area di lavoro: 3.000×1.500 mm
• Peso max. pezzo: 1.000 kg
• Corse X/Y/Z: 1.530 / 3.050 / 100 mm
• Avanzamento rapido X/Y: 80 m/min; Z: 40 m/min
• Precisione / Ripetibilità: 0,03 mm/m
• Laser fibra: 3.000 W; Consumo: 6,5 kW
• Capacità di taglio: acciaio 18 mm; inox 8 mm; alluminio 6 mm
• Dimensioni macchina (L×W×H): 4,75 m x 2,26 m x 2,1 m; Peso: 5.300 kg
