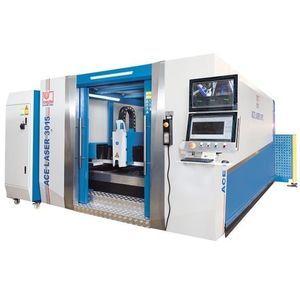

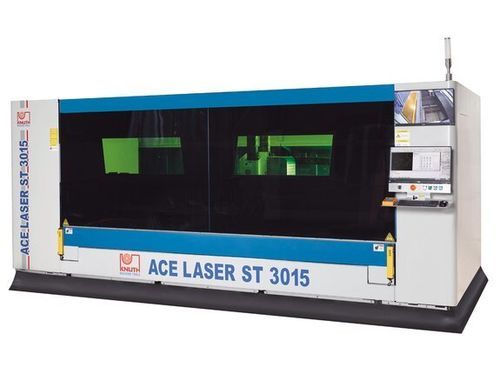

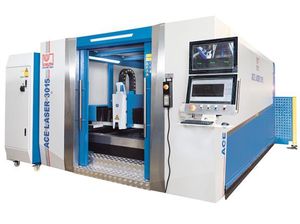

Macchina da taglio laser a fibra ACE.ST 3015 2.0R

per alluminioper acciaioper acciaio inossidabile

Descrizione
La serie ACE.Laser ST comprende sistemi industriali di taglio laser a fibra progettati per lavorare grandi lamiere con ingombro al suolo contenuto. La configurazione di serie include il pacchetto di taglio completo con aspirazione filtrata. Il piano estraibile motorizzato consente carico e scarico rapidi minimizzando l'area occupata. Adatta sia a pezzi singoli complessi sia a produzioni di serie nei settori elettronico, aerospaziale e automobilistico.

Punti di forza

• Layout industriale compatto con elevata qualità del fascio
• Tavola di taglio estraibile motorizzata per movimentazione efficiente
• Pacchetto di taglio completo con estrazione filtrata dimensionata
• Servizio KNUTH: installazione, messa in servizio e manutenzione

Dettagli del prodotto

• Area di lavoro ampia 3.000 x 1.500 mm ottimizzata per l'utilizzo del lamierato e l'ingombro
• La tavola estraibile si estende fuori dall'involucro macchina per carico/scarico sicuro e veloce
• Meccanismo estraibile in grado di sostenere fino a 1.000 kg in posizione completamente estesa
• Portale torsionalmente rigido azionato in modo sincrono su entrambi i lati per movimento stabile
• Conformità alle tolleranze di perpendicolarità e squadratura secondo DIN EN ISO 9013-1
• Struttura saldata trattata termicamente per ridurre tensioni residue e garantire ripetibilità
• Guide lineari di precisione e cremagliera/pignone ad alta precisione su X e Y per alte velocità e posizionamento accurato
• Servomotori potenti per alta dinamica, qualità del contorno e produttività
• Involucro totale con finestra in vetro di protezione per sicurezza operatore e ambiente
• Pannello di comando portatile incluso per avviamento rapido

Controllo

• Controllo CNC performante con ampio display e interfaccia intuitiva
• Visualizzazione centralizzata delle funzioni macchina e tempi di addestramento ridotti
• Monitor aggiuntivo per supervisione di carico e taglio tramite telecamere integrate
• Accesso remoto per diagnostica e manutenzione via Ethernet
• Valvole proporzionali per regolazione della pressione dei gas durante il taglio (configurabili dal controllo)

Software di nesting

• CypCut: software di nesting e taglio compatibile con Ai, DXF, PLT, LXD
• Database tecnologico con parametri di taglio e cicli predefiniti per vari metalli
• Nesting automatico per ottimizzare l'uso del materiale con impostazioni regolabili

Testa di taglio

• Modelli fino a 4 kW con testa RayTools; versioni 6 kW con testa BOCI BLT
• Protezione anti-collisione integrata, posizionamento automatico del fuoco e controllo altezza
• Regolazione continua del fuoco in base alle condizioni del materiale durante l'esecuzione
• Design a bassa manutenzione per interventi rapidi

Fonte laser

• Laser a fibra Raycus con alta efficienza elettro-ottica e qualità del fascio stabile
• Sorgente duratura e a bassa manutenzione per ridurre i costi operativi
• Raffreddamento ad acqua per stabilità termica e protezione dei componenti

Sistema di aspirazione

• Estrazione filtrata potente dimensionata in funzione della potenza laser
• Rimozione efficiente di particelle e vapori per proteggere la salute del personale, la qualità del prodotto e la durata della macchina

Caratteristiche / specificazioni tecniche

• Area di lavoro - Dimensioni piano: 3.000 mm x 1.500 mm; Peso max pezzo: 1.000 kg
• Corse - X: 1.530 mm; Y: 3.050 mm; Z: 100 mm
• Avanzamenti rapidi - X/Y: 80 m/min; Z: 40 m/min
• Precisioni - Precisione di posizionamento: 0,03 mm/m; Ripetibilità: 0,03 mm/m
• Laser - Laser a fibra: 2.000 W; Lunghezza d'onda: 1,08 ± 10% µm; Potenza assorbita: 6,5 kW; Capacità di taglio: acciaio 16 mm; inox 6 mm; alluminio 5 mm
• Potenze azionamenti - X: 1,7 kW; Y: 2,4 kW; Z: 0,4 kW
• Dimensioni e peso - Dimensioni (L x W x H): 4,75 m x 2,26 m x 2,1 m; Peso: 5.300 kg
