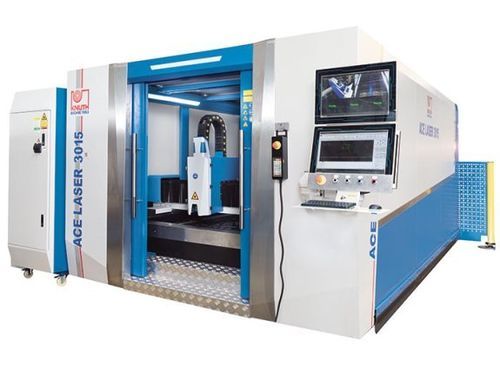

Macchina da taglio laser a fibra ACE Laser 4020 6.0 R

per metalloper lamiereCNC

Panoramica
La serie ACE Laser propone un sistema di taglio laser a fibra progettato per applicazioni industriali con qualità di pezzo ripetibile. Le configurazioni coprono dal lotto 1 fino alla produzione in serie. L’equipaggiamento standard facilita sicurezza, produttività e integrazione nelle linee produttive.

Punti salienti

• Costruzione a portale con azionamenti su entrambi i lati
• Pacchetto di taglio completo con estrazione e filtrazione
• Servizio KNUTH: installazione, messa in servizio e manutenzione

Dettagli macchina

• Portale gantry con doppio azionamento e aree di lavoro da 3.000 x 1.500 mm fino a 6.000 x 2.000 mm
• Portale asse Y in pressofusione di alluminio per peso ridotto e alta rigidità
• Telaio saldato e trattato termicamente per eliminare le tensioni e garantire stabilità dimensionale
• Guide lineari di precisione progettate per bassa manutenzione e alte velocità di taglio
• Trasmissione a cremagliera e pignone ad alta precisione su Y e Z per posizionamento affidabile
• Servomotori su tutti gli assi per prestazioni di movimento costanti
• Carenatura chiusa con finestre di protezione per sicurezza operatore e osservazione del processo
• Sistema di tavola shuttle automatica per carico/scarico durante il taglio e riduzione dei tempi morti
• Tolleranze di perpendicolarità e inclinazione conformi a DIN EN ISO 9013-1

Controlli e software

• Interfaccia utente ottimizzata per una rapida messa in servizio
• Database tecnologico con parametri di taglio e cicli preimpostati per vari materiali
• Software per nesting e selezione parametri per ottimizzare l’elaborazione dei lavori
• Valvole solenoidi e proporzionali controllate via CNC per regolare le pressioni dei gas durante il taglio

Testa di taglio

• Testa RayTools con regolazione motorizzata del fuoco, protezione anticollisione integrata e controllo altezza
• Guida del fascio tramite fibra ottica flessibile senza manutenzione
• Per configurazioni da 6 kW, testa BOCI ad alte prestazioni per taglio ad alta potenza

Sorgenti laser

• Laser a fibra Ytterbium (Raycus) da 1.000 a 6.000 W, progettato per funzionamento senza manutenzione
• Bassi costi operativi e di manutenzione grazie alla tecnologia a fibra
• Configurazioni con potenze maggiori disponibili su richiesta

Caractéristiques / spécifications techniques

• Area di lavoro
  Dimensioni tavola: 4.000 mm x 2.000 mm
  Peso pezzo (max.): 1.500 kg
  Accelerazione assi X/Y: 10 m/s²
  Accelerazione asse Z: 5 m/s²
• Corse
  Corsa X: 2.020 mm
  Corsa Y: 4.050 mm
  Corsa Z: 100 mm
• Avanzamenti rapidi
  Avanzamento rapido: 100 m/min
  Tempo cambio tavola: 12 s - 17 s
• Precisioni
  Precisione di posizionamento: 0,03 mm/m
  Ripetibilità: 0,02 mm/m
• Laser
  Laser a fibra: 6.000 W
  Lunghezza d’onda: 1,08 ± 10% µm
  Potenza raggio max.: 6.000 W
  Frequenza impulsi: 50 ~ 20k Hz
  Assorbimento potenza: 20 kW
  Tensione alimentazione: AC 380V ± 10%, 50/60Hz, 3xL+N
  Capacità di taglio (es.): acciaio 22 mm; acciaio inox 14 mm; alluminio 12 mm
• Potenza azionamenti
  Azionamento X: 1 kW
  Azionamento Y: 1,5 kW
  Azionamento Z: 0,4 kW
• Dimensioni e peso
  Dimensioni (L x W x H): 10,34 m x 4,28 m x 2,2 m
  Peso macchina: 9.000 kg
