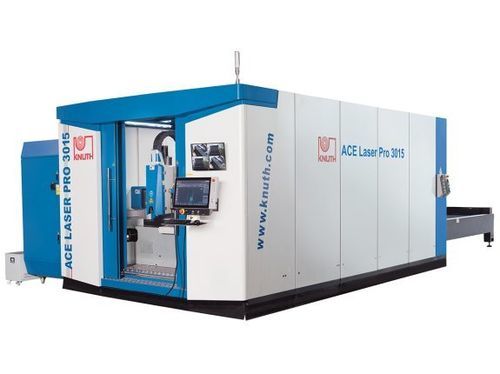

Macchina da taglio laser a fibra ACE Laser PRO 3015 12R

per metalloper lamiereCNC

Panoramica
L'ACE Laser PRO 3015 12R è una macchina di taglio laser a fibra ad alta potenza progettata per la produzione industriale. Progettata per precisione, elevata produttività e stabilità nel tempo, è adatta sia a pezzi singoli complessi sia a produzioni in grandi serie nei settori elettronico, aerospaziale e automobilistico.

Punti salienti

• Sorgenti laser disponibili da 12 kW a 30 kW (opzioni fino a 40 kW)
• Telaio saldato e trattato termicamente per precisione duratura
• Pacchetto di taglio completo con estrazione filtrata e tavola shuttle automatica
• Servizi KNUTH: installazione, messa in servizio e manutenzione

Area di lavoro
Dimensioni piano: 3.000 mm × 1.500 mm
Peso max pezzo: 1.500 kg
Accelerazioni assi X / Y / Z: 15 m/s² / 15 m/s² / 15 m/s²

Corse
Corsa asse X: 1.550 mm
Corsa asse Y: 3.050 mm
Corsa asse Z: 370 mm

Avanzamento rapido
Avanzamento rapido X / Y: 200 m/min
Avanzamento rapido Z: 35 m/min
Tempo di cambio tavola: 18–20 s

Precisioni
Precisione di posizionamento: 0,03 mm/m
Ripetibilità: 0,03 mm/m

Laser
Laser a fibra (standard): 12.000 W
Lunghezza d'onda: ≈1,08 µm
Potenza massima del fascio: 12.000 W
Tensione di alimentazione: AC 380 V ± 10 %
Capacità di taglio tipiche: acciaio 30 mm, acciaio inox 25 mm, alluminio 18 mm

Potenza azionamento
Potenza asse X: 2,9 kW
Potenza asse Y: 1,3 kW
Potenza asse Z: 0,75 kW

Dimensioni e peso
Dimensioni complessive (L × P × H): 9,54 m × 3,6 m × 2,58 m
Peso macchina: 8.800 kg

Controllo

• Controllo CNC FSCUT8000 basato su EtherCAT, ottimizzato per laser fibra ad alta potenza
• Interfaccia orientata alla produzione, semplice da usare
• HypCut CAD/CAM per nesting, pianificazione e schedulazione
• Supporto CypNest opzionale per flussi di nesting automatizzati

Testa di taglio

• Testa autofocus BLT 6 per applicazioni ad alta potenza (fino a 40 kW)
• Percorso ottico e lenti ottimizzati con doppia protezione antipolvere
• Funzioni Smart-Piercing e Auto-Recut per taglio assistito aria/N2
• Sensore in tempo reale per recut automatico di sezioni non tagliate
• Controllo del piercing per avvio immediato del taglio dopo la foratura
• Taglio senza scorie tramite monitoraggio del fascio
• Design a cassetto per rapida sostituzione di lenti/protezioni e monitoraggio anti-contaminazione

Controllo altezza

• Rilevamento capacitivo dell'altezza con foratura segmentata, rilevamento bordo e soppressione delle vibrazioni via Ethernet
• Funzione anti-collisione avanzata per prevenire danni da inclinazione

Sorgente laser

• Laser a fibra CW multi-modulo serie HP (Raycus) con alta efficienza elettro-ottica e qualità del fascio
• Progettazione a bassa manutenzione per ridurre costi operativi e fermi

Dotazione standard
Sistema completo con CNC FSCUT8000, HypCut CAD/CAM e supporto CypNest; laser fibra Raycus; testa BLT 6 autofocus; estrazione filtrata; tavola shuttle automatica; lubrificazione centralizzata; unità di raffreddamento; valvole proporzionali.

Specifiche tecniche

• Modello: ACE Laser PRO 3015 12R
• Marca: KNUTH
• Piano: 3.000 mm × 1.500 mm
• Peso max pezzo: 1.500 kg
• Corsie (X / Y / Z): 1.550 mm / 3.050 mm / 370 mm
• Avanzamento rapido (X / Y / Z): 200 m/min / 200 m/min / 35 m/min
• Tempo cambio tavola: 18–20 s
• Precisione / Ripetibilità: 0,03 mm/m
• Laser: Fibra 12.000 W (configurabile fino a 30–40 kW)
• Capacità di taglio: acciaio 30 mm, inox 25 mm, alluminio 18 mm
• Tensione: AC 380 V ± 10 %
• Dimensioni macchina (L × P × H): 9,54 m × 3,6 m × 2,58 m
• Peso macchina: 8.800 kg
• Potenze di azionamento (X / Y / Z): 2,9 kW / 1,3 kW / 0,75 kW
