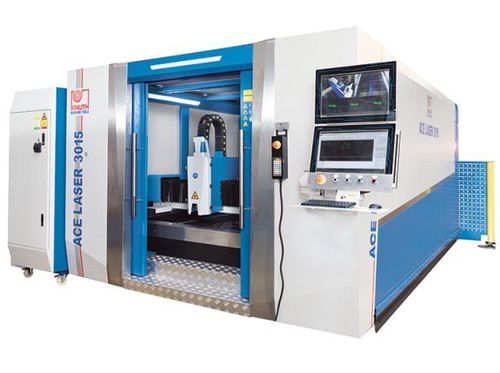

Macchina da taglio laser a fibra ACE Laser 4020 2.0 R

per metalloper lamiereCNC

Descrizione
Il modello ACE Laser 4020 2.0 R è una macchina da taglio laser a fibra progettata per applicazioni industriali. La struttura a portale con tavolo shuttle automatico consente di eseguire sia pezzi singoli sia produzioni in serie con qualità di taglio ripetibile e elevata produttività.

Punti salienti

• Costruzione a portale con azionamenti su entrambi i lati per formati lamiera di grandi dimensioni
• Sistema di cambio tavolo automatico per minimizzare i tempi di fermo
• Estrazione e unità di filtrazione integrate per fumi e particelle
• Servizio KNUTH completo: installazione, messa in servizio e manutenzione

Progettazione e costruzione

• Portale asse Y in pressofusione di alluminio per bassa massa e alta rigidità, migliorando la dinamica
• Telaio saldato e trattato termicamente per eliminare tensioni e garantire precisione duratura
• Guide lineari di precisione e trasmissioni cremagliera-pignone ad alta precisione su X/Y/Z
• Servomotori potenti su tutti gli assi per accelerazioni elevate e movimenti ripetibili
• Carena di protezione con finestre in vetro di sicurezza per osservazione del processo

Controllo e software

• Controllo CNC intuitivo (FSCUT2000 / CypCut a seconda della configurazione) con display di grandi dimensioni
• Database tecnologico con parametri di taglio preimpostati per diversi materiali
• Supporto formati Ai, DXF, PLT, LXD e funzioni di nesting (CypNest)
• Regolazione gas tramite valvole solenoidi e proporzionali pilotabili dal controllo

Testa di taglio

• Testa RayTools con regolazione motorizzata del fuoco, protezione anticollisione e controllo altezza
• Guida del fascio tramite fibra flessibile senza manutenzione
• Testa BOCI disponibile per potenze molto elevate (≥ 6 kW)

Sorgenti laser

• Sorgenti a fibra di itterbio (Raycus o similari) disponibili da 1.000 a 6.000 W
• Sorgente con ridotta manutenzione per contenere i costi operativi; potenze maggiori su richiesta

Filtrazione ed estrazione

• Separatore di polveri e unità di filtrazione integrata con elevata efficienza per fumi e particelle

Dotazione standard e opzionale

• Standard: controllo CNC (FSCUT2000), testa RayTools (autofocus), cabina di protezione, sistema di cambio tavolo automatico, estrazione/filtrazione, lubrificazione centralizzata, impianto di raffreddamento, console gas automatica
• Opzioni: essiccatore refrigerato aria compressa, riduttori pressione gas (O2/N2), pacchetti di estrazione aggiuntivi, pacchetti software (CypNest, licenze offline)

Specifiche tecniche

• Area di lavoro: Piano 4.000 mm x 2.000 mm; Peso massimo pezzo: 1.500 kg
• Corsa: X = 2.020 mm; Y = 4.050 mm; Z = 100 mm
• Accelerazioni: X/Y = 10 m/s²; Z = 5 m/s²
• Avanzamento rapido: 100 m/min; Tempo cambio tavolo: 12–17 s
• Precisioni: Posizionamento 0,03 mm/m; Ripetibilità 0,02 mm/m
• Laser: Fibra 2.000 W; Lunghezza d’onda 1,08 ± 10% µm; Frequenza impulsi 50–5k Hz; Consumo 6,5 kW; Alimentazione AC 380V ± 10%, 50/60Hz, 3xL+N
• Capacità di taglio: Acciaio da costruzione 16 mm; Acciaio inox 6 mm; Alluminio 5 mm
• Azionamenti: X 1 kW; Y 1,5 kW; Z 0,4 kW
• Dimensioni & peso: 10,34 m x 4,28 m x 2,2 m; Peso 9.000 kg
