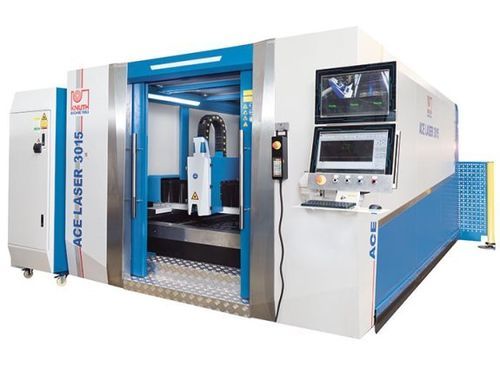

Macchina da taglio laser a fibra ACE Laser 3015 3.0 R

per metalloper lamiereCNC

Descrizione
La serie ACE Laser offre un sistema di taglio laser industriale progettato per tagli precisi e qualità costante dei pezzi, dalla singola unità alla produzione in serie. Le macchine sono dimensionate per produttività, sicurezza e affidabilità, con un ricco equipaggiamento di serie per un funzionamento efficiente e versatilità nei settori elettronico, aerospaziale e automobilistico.

Punti salienti

• Costruzione a portale con azionamento bilaterale
• Pacchetto di taglio completo con separatore di polveri e filtrazione
• Servizio KNUTH: messa in servizio, installazione e manutenzione

Dettagli del prodotto

• Costruzione portale con azionamenti su entrambi i lati; aree di lavoro tipiche da 3.000 x 1.500 mm fino a 6.000 x 2.000 mm per adattarsi ai formati lamiera comuni
• Portale asse Y in pressofusione di alluminio per bassa massa e alta rigidità dinamica
• Telaio saldato trattato termicamente per eliminare tensioni e garantire stabilità geometrica a lungo termine
• Guide lineari di precisione a bassa manutenzione progettate per alte velocità di taglio
• Azionamenti cremagliera-pignone ad alta precisione su X e Y per posizionamento affidabile
• Servomotori potenti su tutti gli assi per elevata dinamica
• Carenatura macchina con vetri di protezione per sicurezza e osservazione del processo
• Sistema automatico di cambio tavola che consente carico/scarico durante il taglio per ridurre i tempi morti
• Tolleranze di perpendicolarità/inclinazione secondo DIN EN ISO 9013-1

Controllo

• Interfaccia operatore intuitiva ottimizzata per applicazioni di taglio
• Database tecnologico con parametri e cicli preimpostati per diversi metalli
• Software di supporto per selezione parametri e nesting efficiente dei lavori
• Valvole elettromagnetiche e proporzionali per regolare la pressione dei gas tramite controllo

Testa di taglio

• Testa RayTools di qualità con regolazione motorizzata del fuoco, protezione anticollisione e controllo altezza
• Trasmissione del fascio tramite fibra ottica flessibile senza manutenzione per lunga durata
• Per potenze elevate (da circa 6 kW) disponibili teste BOCI ad alte prestazioni

Fonti laser

• Laser a fibre Ytterbium (es. Raycus) disponibili tipicamente da 1 kW a 6 kW per qualità di taglio e produttività
• Sorgente senza manutenzione che riduce i costi di esercizio
• Configurazioni con potenze maggiori disponibili su richiesta

Altri equipaggiamenti di serie

• Sistema automatico di cambio tavola (carico/scarico durante il taglio)
• Separatore di polveri e unità di filtrazione (alta efficienza)
• Lubrificazione centralizzata e raffreddamento ad acqua in circuito chiuso per la sorgente laser
• Console gas automatica con elettrovalvole per ossigeno e azoto

Specifiche tecniche

• Dimensioni tavola: 3.000 mm x 1.500 mm
• Peso max. pezzo: 1.000 kg
• Accelerazione assi X/Y: 10 m/s²
• Accelerazione asse Z: 5 m/s²
• Corsa X / Y / Z: 1.520 mm / 3.050 mm / 100 mm
• Avanzamento rapido: 100 m/min
• Tempo di cambio tavola: 10 s - 15 s
• Precisione di posizionamento: 0,03 mm/m
• Ripetibilità: 0,02 mm/m
• Laser a fibra (standard): 3.000 W
• Potenza fascio max.: 3.000 W
• Lunghezza d’onda: 1,08 ± 10% µm
• Frequenza impulsi: 50 ~ 5k Hz
• Consumo: 12 kW
• Alimentazione: AC 380V ± 10%, 50/60Hz, 3xL+N
• Capacità di taglio: acciaio da costruzione 18 mm; acciaio inox 8 mm; alluminio 6 mm
• Potenze azionamenti X/Y/Z: 1 kW / 1,5 kW / 0,4 kW
• Dimensioni (L x W x H): 9,8 m x 3,7 m x 2,15 m
• Peso macchina: 8.000 kg
