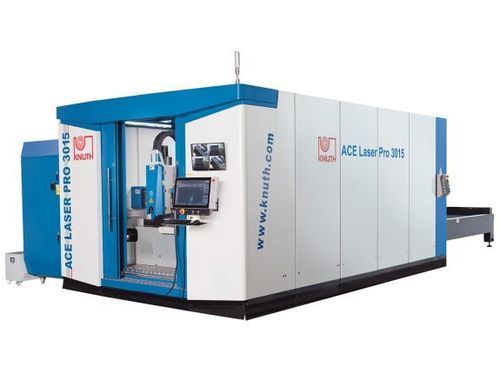

Macchina da taglio laser a fibra ACE Laser PRO 4020 12R

per metalloper lamiereCNC

Panoramica prodotto
Le macchine della serie ACE Laser PRO sono sistemi industriali di taglio laser a fibra, progettati per sorgenti ad alta potenza e pezzi pesanti. Ottimizzano il processo di taglio e garantiscono pezzi precisi e ripetibili, dalla produzione di pezzi singoli a grandi serie nei settori elettronico, aerospaziale e automobilistico.

Caratteristiche principali

• Sorgenti laser a fibra disponibili da 12 a 30 kW
• Telaio saldato e trattato termicamente per stabilità a lungo termine
• Pacchetto di taglio completo con aspirazione filtrata
• Servizi KNUTH: consegna, installazione, messa in servizio e manutenzione

Area utile di lavoro
Dimensioni tavola: 4.000 mm × 2.000 mm
Peso max. pezzo: 2.500 kg
Accelerazione assi X / Y: 15 m/s²
Accelerazione asse Z: 15 m/s²

Corse
Corsa asse X: 2.050 mm
Corsa asse Y: 4.100 mm
Corsa asse Z: 370 mm

Avanzamenti rapidi
Avanzamento rapido X / Y: 180 m/min
Avanzamento rapido Z: 35 m/min
Tempo cambio tavola: 20 s – 23 s

Precisioni
Precisione di posizionamento: 0,03 mm/m
Ripetibilità: 0,03 mm/m

Laser
Potenza laser fibra: 12.000 W (configurazione esempio)
Lunghezza d'onda: 1,08 ± 0,5% µm
Potenza massima fascio: 12.000 W
Tensione alimentazione: AC 380V ± 10%
Capacità di taglio acciaio da costruzione: 30 mm
Capacità di taglio acciaio inox: 25 mm
Capacità di taglio alluminio: 18 mm

Potenza azionamenti
Potenza asse X: 2,9 kW
Potenza asse Y: 1,3 kW
Potenza asse Z: 0,75 kW

Dimensioni e peso
Dimensioni (L × W × H): 11,54 m × 4,10 m × 2,52 m
Peso: 9.288 kg

Dettagli del prodotto

• Progettate per sorgenti laser ad alta potenza e lavorazione di pezzi pesanti
• Aree di lavoro disponibili da 3.000 × 1.500 mm a 6.000 × 2.000 mm
• Telaio saldato e trattato termicamente per eliminare tensioni e garantire ripetibilità
• Guide lineari di precisione a bassa manutenzione per alte velocità di taglio
• Trasmissione a cremagliera di alta precisione su X/Y per posizionamento affidabile
• Servomotori potenti su tutti gli assi per elevata dinamica
• Carrozzeria chiusa con finestra di sicurezza per osservare il processo
• Sistema cambio-tavola automatico per ridurre i tempi morti
• Tolleranze di perpendicolarità e squadratura conformi a DIN EN ISO 9013-1

Controllo

• FSCUT8000 CNC con bus EtherCAT, sviluppato per laser ad alte prestazioni (>8 kW)
• Interfaccia intuitiva e funzioni avanzate
• Software HypCut per pianificazione e gestione della produzione

Testa di taglio

• Serie BLT 6: teste intelligenti per impianti fino a 40 kW
• Percorso del fascio ottimizzato, lenti avanzate e doppia protezione contro la polvere
• Funzioni Smart-Piercing e Auto-Recut per taglio assistito aria/N2
• Sensoristica in tempo reale per rilevare porzioni non tagliate e attivare il recut automatico
• Design a cassetto per rapida sostituzione di protezioni e lenti; monitoraggio della lente di protezione

Regolazione altezza

• Regolatore capacitivo integrato in FSCUT: rilevamento altezza, foratura segmentata, ricerca bordo e soppressione vibrazioni via Ethernet
• Funzione anti-collisione per prevenire scontri per ribaltamento in produzione

Sorgente laser

• Sorgenti fibra multi-modulo CW serie HP (Raycus) disponibili da 4 kW a 40 kW — alta efficienza elettro-ottica
• Sorgenti con manutenzione ridotta per minori costi operativi

Specifiche tecniche

• Modello: ACE Laser PRO 4020 12R
• Dimensioni tavola: 4.000 × 2.000 mm
• Potenza laser fibra: 12.000 W
• Corsa (X / Y / Z): 2.050 mm / 4.100 mm / 370 mm
• Avanzamento rapido X/Y: 180 m/min ; Z: 35 m/min
• Capacità di taglio: acciaio 30 mm; acciaio inox 25 mm; alluminio 18 mm
• Dimensioni globali: 11,54 m × 4,10 m × 2,52 m
• Peso: 9.288 kg
• Tempo cambio tavola: 20–23 s
• Precisione posizionamento / Ripetibilità: 0,03 mm/m
