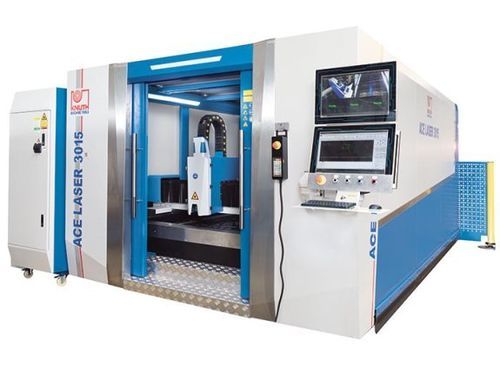

Macchina da taglio laser a fibra ACE Laser 3015 2.0 R

per metalloper lamiereCNC

Panoramica
La ACE Laser 3015 2.0 R è una macchina da taglio laser a fibra con costruzione a portale per la lavorazione industriale delle lamiere. Offre un'area utile di 3.000 × 1.500 mm e una sorgente laser a fibra da 2.000 W, adatta a produzione di pezzi singoli e a serie medie nei settori elettronico, aerospaziale e automobilistico.

Punti salienti

• Costruzione a portale con azionamenti bilaterali per moto stabile
• Tavola shuttle automatica per carico/scarico durante il taglio
• Carena protettiva integrata e unità di estrazione/filtrazione

Area di lavoro
Dimensioni tavola: 3.000 mm x 1.500 mm
Peso max. pezzo: 1.000 kg
Accelerazione assi X / Y: 10 m/s² — Z: 5 m/s²

Corse
Corsa asse X: 1.520 mm
Corsa asse Y: 3.050 mm
Corsa asse Z: 100 mm

Avanzamento rapido
Avanzamento rapido: 100 m/min
Tempo di cambio tavola: 10 s – 15 s

Precisioni
Precisione di posizionamento: 0,03 mm/m
Ripetibilità: 0,02 mm/m

Laser
Potenza nominale fibra: 2.000 W
Lunghezza d'onda: 1,08 ± 10% µm
Frequenza impulsi: 50 ~ 5k Hz
Potenza assorbita: 6,5 kW
Alimentazione: AC 380V ± 10%, 50/60Hz, 3xL+N
Capacità di taglio (tipiche): acciaio da costruzione 16 mm, acciaio inox 6 mm, alluminio 5 mm

Potenza azionamenti
Azionamento X: 1 kW
Azionamento Y: 1,5 kW
Azionamento Z: 0,4 kW

Dimensioni e massa
Dimensioni complessive (L × W × H): 9,8 m × 3,7 m × 2,15 m
Massa: 8.000 kg

Dettagli del prodotto

• Portale Gantry con azionamenti su entrambi i lati e ampia area di lavoro per i formati lamiera standard (3000×1500 mm; varianti fino a 6000×2000 mm)
• Portale asse Y in pressofusione di alluminio per massa ridotta e elevata rigidità
• Telaio saldato e trattato termicamente per eliminare tensioni e mantenere la precisione
• Guide lineari di precisione e ingranaggi cremagliera/pignone ad alta precisione
• Servomotori su tutti gli assi e testa di taglio RayTools con autofocus e protezione anti-collisione
• Sistema tavola shuttle automatico per minimizzare i tempi morti

Controllo e software

• Interfaccia CNC intuitiva con banca dati tecnologica dei parametri di taglio
• Supporto software CypCut per nesting e taglio; formati file comuni supportati
• Regolazione pressione gas tramite elettrovalvole e valvole proporzionali controllate dalla CNC

Testa di taglio

• Testa RayTools con regolazione motorizzata del punto focale, protezione anti-collisione e controllo altezza
• Guide del fascio in fibra ottica flessibile per bassa manutenzione
• Per potenze ≥ 6 kW disponibili teste ad alte prestazioni (es. BOCI)

Sorgenti laser

• Sorgenti fibra Ytterbium (Raycus) disponibili da 1.000 a 6.000 W a seconda della configurazione
• Sorgente senza manutenzione per costi operativi ridotti

Specifiche tecniche

• Area di lavoro: 3.000 x 1.500 mm
• Corse (X × Y × Z): 1.520 mm × 3.050 mm × 100 mm
• Avanzamento rapido: 100 m/min
• Accelerazione: X/Y 10 m/s², Z 5 m/s²
• Precisione di posizionamento: 0,03 mm/m — Ripetibilità: 0,02 mm/m
• Potenza laser (fibra): 2.000 W (configurazione tipica)
• Capacità di taglio: acciaio 16 mm; inox 6 mm; alluminio 5 mm
• Consumo elettrico: 6,5 kW — Alimentazione: AC 380V ±10%, 50/60Hz, 3xL+N
• Dimensioni complessive: 9,8 m × 3,7 m × 2,15 m — Peso: 8.000 kg
• Dotazione standard: carenatura protettiva, tavola shuttle automatica, estrazione/filtrazione, testa RayTools con autofocus, CNC CypCut/FSCUT2000
