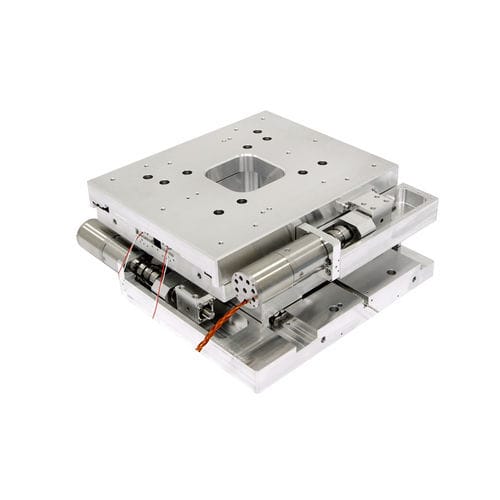

Piastra di posizionamento lineare KDT300

elettrica2 assia rulli incrociati

KDT300 Stabile stadio xy ad alto carico Applicazione: stadio di trasporto, stadio di scansione per carichi elevati Vantaggi: - elevata durata nonostante il lubrificante a secco Caratteristiche: durata elevata nonostante la lubrificazione a secco - Vuoto: tutte le gamme HV / UHV / EUV fino a 10E-11 - Liquido di lubrificazione fino a 10E-11 - Apertura: 80 x 80 mm - Temperatura massima di cottura Temperatura di cottura: 120°C Opzioni: - Con e senza sistema di misurazione - In opzione con controller FMC400/450 - Corsa fino a 80 mm per carichi fino a 10 kg - A scelta, con trasmissione a vite con piombo o a vite a sfera lubrificata per velocità più elevate - Combinabile con tavole rotanti (ad es. DT155) per applicazioni rotanti - Selezione del materiale e lubrificazione a vuoto adattata all'applicazione - Adattamento individuale alla situazione di installazione nella camera - Progettazione per camera bianca ISO 14644-1 (fino alla classe 1 su richiesta) Dati tecnici: - Corsa: 10 mm, 50 mm, 10 mm - Ripetibilità: - ± 2,8 µm, ± 0,7 µm, ± 0,4 µm, ± 2,8 µm (unidirezionale) ± 0,5 µm, ± 4 µm (bidirezionale) - Carico: → 44 N / ↑ 120 N - Velocità max. Velocità: 10 mm/s - Motore: Motore passo-passo - Cuscinetti: a rulli incrociati in acciaio inox, ibridi - Feedback: Loop aperto, scala lineare - Risoluzione di feedback: 0.1 µm
