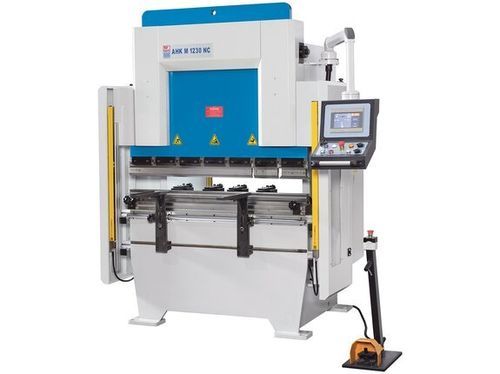

Pressa piegatrice idraulica AHK M 1230

NCdi precisione

Descrizione del prodotto
L'AHK M 1230 NC è una piegatrice idraulica progettata come alternativa NC economica alle piegatrici CNC complete. Unisce un telaio in acciaio saldato a bassa tensione, un piano arretrato motorizzato e un controllo NC con touchscreen per posizionamento diretto o esecuzione di programmi memorizzati, idonea per la produzione ripetitiva di pezzi e profili.

Punti salienti

• Struttura in acciaio saldato a bassa tensione
• Rilevamento diretto dell'angolo di piega
• Controllo NC con HMI touch
• Fermo posteriore motorizzato su assi X e R
• Interfaccia utensili di tipo europeo (Promecam)

Specifiche tecniche (tabella)
Area di lavoro

• Forza di pressione: 30 t
• Lunghezza di piegatura: 1.250 mm
• Distanza tra montanti: 1.010 mm
• Profondità gola: 255 mm
• Corsa: 150 mm
• Apertura utile: 265 mm
• Larghezza tavola: 130 mm

Corsa

• Corsa asse X: 500 mm
• Corsa asse R: 140 mm

Avanzamenti

• Velocità di piega: 10 mm/s
• Avanzamento rapido: 120 mm/s
• Velocità di ritorno: 70 mm/s

Potenza di azionamento

• Motore principale: 3 kW
• Motore asse X: 0,55 kW
• Motore asse R: 0,25 kW

Dimensioni e pesi

• Volume serbatoio idraulico: 90 l
• Dimensioni complessive (L x W x H): 1,76 m x 1,38 m x 2,14 m
• Peso: 1.700 kg

Dettagli prodotto

• Telaio macchina e utensile superiore: Telaio in acciaio saldato di precisione a basso stress, barra di piega rigida e cilindri idraulici su entrambi i lati; grande gola e tavola stretta per sequenze di piega complesse.
• Impianto idraulico: Unità idraulica con serbatoio nella parte superiore del telaio per compattezza e maggiore rigidità; albero di torsione collega gli arresti di profondità dei due cilindri per un posizionamento preciso della trave superiore.
• Bracci di supporto anteriori: Bracci regolabili in altezza con battuta sulla superficie di appoggio per facilitare l'allineamento del pezzo.
• Utensili e serraggio: Attacchi Promecam per ampia scelta di utensili; serraggio manuale a sgancio rapido per ridurre i tempi di cambio; incluse più matrici di piegatura.
• Sicurezza e produttività: Concetto di sicurezza conforme alle normative CE; barriere ottiche a protezione dell'area di lavoro.
• Controllo: HMI touch per inserimento diretto; modalità manuale, semi‑automatica e automatica; posizionamento motorizzato degli assi in manuale; memoria per 500 set di dati; import/export via USB o rete; posizioni assi mantenute all'arresto del display.

Arresto posteriore

• Arresto posteriore a controllo NC con guide lineari e viti a ricircolo di sfere precaricate per stabilità e bassa manutenzione.
• Asse R motorizzato per regolazione precisa in altezza; posizionamento laterale dei dita di arresto su guide lineari scorrevoli.
