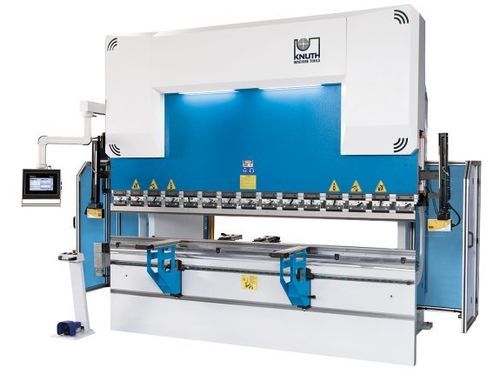

Pressa piegatrice idraulica AHK V 30320 CNC

CNCdi precisione

Panoramica prodotto
L'AHK V 30320 CNC è una pressa piegatrice CNC da 320 t con lunghezza di piegatura di 3.100 mm, progettata per applicazioni industriali e produzione ripetitiva di lamiere. Integra un controllo grafico touchscreen DELEM per programmazione CNC efficiente e controllo multi‑asse.

Punti di forza

• Capacità 320 t e lunghezza di piegatura 3.100 mm
• Controllo grafico DELEM per gestione CNC multi‑asse
• Telaio in acciaio saldato, lavorato su centri CNC di alto livello
• Sistema di serraggio Promecam e utensili temprati e rettificati
• Sistema di sicurezza laser AKAS a livello utensile

Telaio macchina

• Costruzione in acciaio certificato, saldature stabilizzate e superfici di montaggio lavorate
• Trave superiore pre‑caricata per ridurre le deformazioni
• Componenti con grandi raggi per ridurre il rischio di fessurazioni
• Guide, cuscinetti e tenute dimensionati per lunga durata

Area di lavoro

• Grande sbalzo, corsa lunga e piano stretto per gestire sequenze di piegatura complesse

Bombatura (a seconda del modello)

• Bombatura inferiore motorizzata opzionale per risultati di piegatura omogenei su tutta la lunghezza, utile su lamiere spesse

Sistema idraulico

• Cilindri progettati su misura e levigati internamente
• Pistoni in acciaio forgiato, temprati, rettificati e cromati
• Gruppo idraulico e valvole di marche note; valvole di sicurezza contro sovraccarichi

Arresto posteriore

• Progettazione robusta e di semplice manutenzione; dita regolabili facilmente dalla parte anteriore

Bracci di supporto anteriori

• Bracci rigidi su guida lineare, bloccabili in posizione; posizionamento verticale rapido tramite cremagliera; spazzole industriali per protezione delle superfici

Utensili di piegatura

• Attacchi Promecam (standard europeo) compatibili con ampia gamma di utensili; utensili temprati e rettificati per set‑up preciso

Sicurezza e produttività

• Sistema laser AKAS sull’utensile senza limitare le funzioni
• Concetto di sicurezza conforme alle direttive CE; barriera luminosa posteriore e protezioni laterali robuste

Equipaggiamento standard (selezione)

• DELEM DA‑53T controllo CNC touch 4 assi (schermo 10,1")
• Arresto posteriore asse X con guida lineare e vite a ricircolo di sfere
• Bombatura motorizzata, serraggio rapido utensile superiore, sistema di bloccaggio europeo
• Sistema di sicurezza AKAS, barriera luminosa posteriore, pedale con arresto di emergenza
• 2 bracci di supporto anteriori mobili; 2 dita arresto posteriore regolabili in altezza; modalità ECO

Opzioni (selezione)

• Sistemi di arresto per assi X, R, Z1, Z2 fino a 3.700 mm
• Dita aggiuntive, bracci di supporto supplementari, condizionamento per quadro elettrico
• Aggiornamenti controlli DELEM (DA58/DA66T/DA69T), PressMax DRM EcoPower, incremento altezza utensile

Scheda tecnica / Brochure
Scheda tecnica disponibile per questo modello (brochure / datasheet).

Specifiche tecniche

• Pressione: 320 t
• Lunghezza di piegatura: 3.100 mm
• Distanza tra colonne: 2.600 mm
• Profondità di gola: 410 mm
• Corsa: 265 mm
• Apertura: 480 mm
• Larghezza tavola: 110 mm
• Altezza tavola: 920 mm
• Corsa asse X: 750 mm
• Velocità di piegatura: 8 mm/s
• Avanzamento rapido: 140 mm/s
• Velocità di ritorno: 130 mm/s
• Velocità asse X: 600 mm/s
• Potenza motore principale: 30 kW
• Volume serbatoio idraulico: 350 l
• Dimensioni (L x P x H): 4,1 m x 2,75 m x 3 m
• Peso: 15.600 kg
