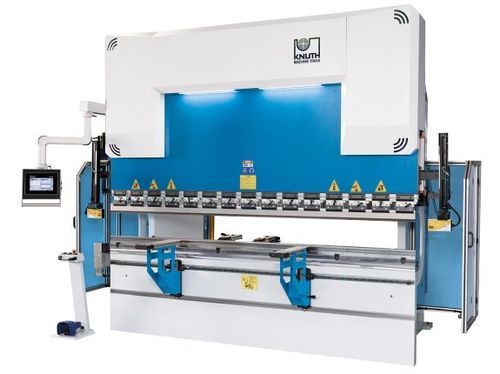

Pressa piegatrice idraulica AHK V 26100 CNC

CNCdi precisione

Descrizione
La serie AHK V CNC include presse piegatrici conformi agli standard europei per macchine da piegatura moderne. Progettate con tecnologie avanzate e prodotte su linee moderne, queste macchine offrono precisione, affidabilità e elevata adattabilità. Tutti i modelli AHK V CNC sono dotati di controllo grafico touchscreen DELEM per una programmazione CNC efficiente e il controllo del processo di piegatura. Diverse opzioni di finecorsa posteriore consentono di adattare la macchina a varie esigenze produttive.

Punti salienti

• Alta precisione nella lavorazione e nel montaggio
• Componenti idraulici ed elettronici di qualità superiore
• Controllo CNC grafico DELEM con touchscreen
• Sistema di sicurezza laser-ottico AKAS nell'area utensile
• Soluzioni per movimentazione e set-up che fanno risparmiare tempo

Telaio macchina

• Telaio saldato in acciaio realizzato con materiale certificato, disteso e lavorato su centri CNC di alto livello per rigidità e precisione superiori
• Componenti soggetti a carichi progettati con grandi raggi per evitare cricche di saldatura
• Trave superiore ampia e pre-tensionata, ottimizzata per ridurre le deformazioni
• Supporto del sistema di misura che compensa le deformazioni sotto carichi massimi per mantenere la precisione
• Guide, cuscinetti pistone e guarnizioni progettati per l'assorbimento ottimale del carico verticale e lunga durata

Area di lavoro

• Profondità di gola ampia, corsa lunga e tavolo stretto che offrono ampio spazio per sequenze di piegatura complesse

Bombatura (opzionale su alcuni modelli)

• Bombatura motorizzata del piano inferiore per risultati di piegatura uniformi su tutta la lunghezza quando si lavorano lamiere più spesse

Sistema idraulico

• Cilindri idraulici progettati su misura, realizzati e alesati internamente
• Pistoni in acciaio forgiato temprati, rettificati e cromati per durabilità
• Gruppo idraulico e valvole di marchi rinomati per affidabilità duratura
• Valvole di sicurezza per proteggere il sistema da sovraccarichi

Finecorsa posteriore

• Progettazione robusta e di facile manutenzione
• Dita del finecorsa regolabili rapidamente con attrezzo di sicurezza dalla parte frontale della macchina

Bracci di supporto anteriori

• Bracci rigidi su guide lineari, bloccabili in posizione
• Meccanismo a cremagliera per rapido posizionamento verticale
• Spazzole industriali che facilitano la movimentazione dei fogli e proteggono le superfici

Utensili di piegatura

• Attacco utensili Promecam (tipo europeo) per ampia selezione di utensili
• Utensili temprati e rettificati per set-up di precisione

Sicurezza e produttività

• Il sistema di sicurezza laser AKAS monitora l'area utensile senza limitarne la funzionalità
• Concetto di sicurezza conforme alle direttive CE più recenti
• Barriera luminosa posteriore e protezioni laterali robuste che mettono in sicurezza l'area di lavoro

Specifiche tecniche

• Pressione: 100 t
• Lunghezza di piegatura: 2.600 mm
• Distanza tra i montanti: 2.200 mm
• Profondità di gola: 410 mm
• Corsa: 265 mm
• Apertura: 480 mm
• Larghezza tavolo: 110 mm
• Altezza tavolo: 900 mm
• Corsa asse X: 750 mm
• Velocità di piegatura: 10 mm/s
• Avanzamento rapido: 180 mm/s
• Velocità di ritorno: 130 mm/s
• Velocità asse X: 600 mm/s
• Potenza motore principale: 11 kW
• Volume serbatoio idraulico: 230 l
• Dimensioni (L x P x H): 3,55 m x 2,5 m x 2,68 m
• Peso: 7.200 kg
