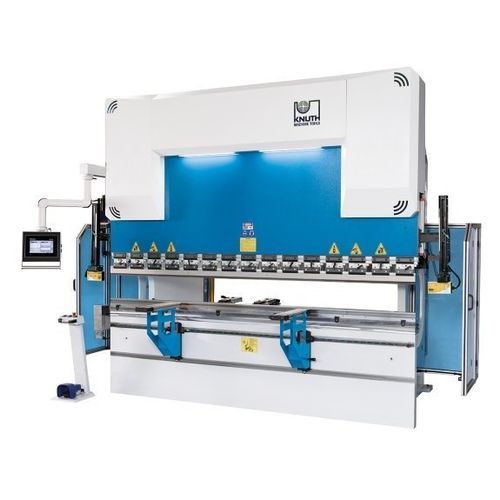

Pressa piegatrice idraulica AHK V 30175 CNC

CNC4 assidi precisione

Panoramica
L'AHK V 30175 CNC è una piegatrice idraulica progettata per la produzione industriale di lamiera, che unisce un telaio in acciaio lavorato con controllo CNC moderno per piegature ad alta precisione. Dotata di interfaccia DELEM e opzioni modulari di finecorsa posteriore, è adatta a varie applicazioni produttive.

Punti salienti

• Forza di pressione 175 t, lunghezza di piegatura 3.100 mm
• Controllo grafico DELEM (DA-53T di serie)
• Sistema di bloccaggio Promecam e utensili temprati/rettificati
• Sistema di sicurezza laser AKAS e barriera luminosa posteriore
• Bombatura motorizzata e finecorsa posteriore multi-asse configurabile

Telaio macchina

• Telaio saldato in acciaio disteso, lavorato su centri CNC per rigidità e ripetibilità
• Grande trave superiore pre-tensionabile per minimizzare le deformazioni
• Componenti strutturali progettati con ampi raggi per ridurre rischi di cricche di saldatura
• Guide, cuscinetti pistone e tenute dimensionati per assorbimento ottimale dei carichi verticali

Area di lavoro

• Profondità utile e corsa generose con tavola stretta per sequenze di piegatura complesse (Profondità: 410 mm; Corsa: 265 mm)

Bombatura (nota)

• La bombatura motorizzata assicura risultati di piegatura uniformi su tutta la lunghezza, particolarmente con lamiere spesse (opzionale)

Sistema idraulico

• Cilindri progettati e rettificati internamente; pistoni in acciaio forgiato temprati, rettificati e cromati
• Blocchi e valvole idrauliche di produttori rinomati per affidabilità
• Valvole di sicurezza per protezione da sovraccarichi

Finecorsa posteriore

• Progettazione robusta e di facile manutenzione; dita regolabili rapidamente dalla parte anteriore
• Opzioni multi-asse per lunghezze maggiorate

Bracci di supporto anteriori

• Bracci rigidi su guide lineari, bloccabili in posizione; cremagliera per rapido posizionamento in altezza
• Spazzole industriali per proteggere le superfici dei pezzi

Utensili di piegatura

• Attacchi Promecam (standard europeo) per ampia scelta di utensili
• Utensili superiori e inferiori temprati e rettificati; utensili superiori segmentati disponibili

Sicurezza e produttività

• Sistema di sicurezza laser AKAS che controlla l'area utensile senza limitare la funzionalità
• Concetto di sicurezza conforme alle direttive CE
• Barriera luminosa posteriore e protezioni laterali robuste

Equipaggiamento standard (selezione)

• DELEM DA-53T controllo touch CNC 4 assi
• Finecorsa posteriore asse X con guida lineare e vite a ricircolo di sfere
• Bombatura motorizzata, serraggio rapido utensile superiore
• Sistema di sicurezza AKAS e barriera luminosa posteriore
• Sistema di bloccaggio utensili europeo; utensile superiore segmentato 835 mm
• Pedale con arresto di emergenza; 2 bracci di supporto anteriori mobili
• Modalità ECO per risparmio energetico; manuale di uso

Opzioni (selezione)

• Sistemi di finecorsa multi-asse (X, R, Z1, Z2) per lunghezze fino a 3.700 mm
• Controlli DELEM avanzati (DA-58, DA-66T, DA-69T) per applicazioni multi-asse
• Climatizzazione quadro elettrico; opzioni di monitoraggio/risparmio energetico (PressMax DRM EcoPower)
• Ulteriori dita di finecorsa/ supporti; upgrade altezza utensile superiore

Specifiche tecniche

• Modello: AHK V 30175 CNC
• Pressione: 175 t
• Lunghezza di piegatura: 3.100 mm
• Distanza tra montanti: 2.600 mm
• Sporgenza: 410 mm
• Corsa: 265 mm
• Apertura: 480 mm
• Larghezza tavola: 110 mm
• Altezza tavola: 900 mm
• Corsa asse X: 750 mm
• Velocità di piegatura: 9 mm/s
• Avanzamento rapido: 160 mm/s
• Velocità di ritorno: 120 mm/s
• Velocità asse X: 600 mm/s
• Potenza motore principale: 18,5 kW
• Volume serbatoio idraulico: 230 l
• Dimensioni (L x P x A): 4,1 m x 2,55 m x 2,82 m
• Peso: 10.500 kg
