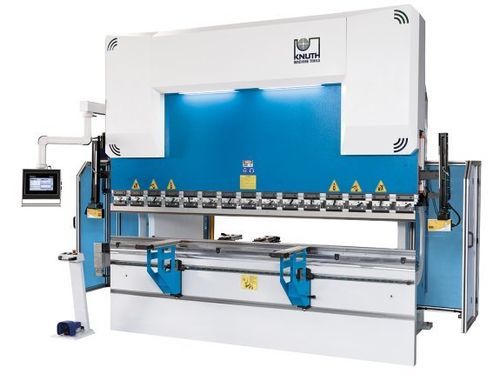

Pressa piegatrice idraulica AHK V 30400 CNC

CNCdi precisione

Panoramica
La AHK V 30400 CNC è una pressa piegatrice CNC da 400 t progettata per operazioni di piegatura industriale secondo gli standard europei. È fornita con controllo grafico touchscreen DELEM per una programmazione CNC efficiente e controllo processo completo; supporta diverse configurazioni di finecorsa posteriore e opzioni modulari per adattarsi alle linee produttive.

Punti di forza

• Capacità 400 t, lunghezza di piegatura 3.100 mm
• Controllo DELEM DA-53T touchscreen (standard)
• Sistema di attacco utensili Promecam (tipo europeo)
• Sistema di sicurezza laser ottico AKAS sull’utensile
• Bombé motorizzato (standard su questo modello)

Area utile di lavoro
Pressione: 400 t
Lunghezza di piegatura: 3.100 mm
Distanza tra i montanti: 2.500 mm
Sbalzo: 510 mm
Corsa: 310 mm
Apertura: 525 mm
Ampiezza tavola: 154 mm
Altezza tavola: 1.000 mm

Corse
Corsa asse X: 750 mm

Avanzamenti
Velocità di piegatura: 8 mm/s
Avanzamento rapido: 120 mm/s
Velocità di ritorno: 130 mm/s
Velocità asse X: 600 mm/s

Potenza di azionamento
Potenza motore principale: 37 kW

Dimensioni e pesi
Volume serbatoio idraulico: 350 l
Dimensioni (L x P x H): 4,3 m x 2,95 m x 3,2 m
Peso: 20.000 kg

Dettagli prodotto

• Telaio macchina: Telaio in acciaio certificato; struttura saldata e distesa; superfici di montaggio lavorate su centri CNC; trave superiore precaricabile per ridurre deformazioni; supporti del sistema di misura per compensare deviazioni; guide, cuscinetti e tenute dimensionati per assorbire carichi verticali.
• Area di lavoro: Ampio sbalzo, lunga corsa e tavola stretta per sequenze di piegatura complesse.
• Bombé: Bombé inferiore motorizzato (standard) per risultati di piegatura omogenei su tutta la lunghezza.
• Sistema idraulico: Cilindri progettati e rodati internamente; pistoni in acciaio forgiato, temprati, rettificati e cromati; blocco e valvole idrauliche di produttori rinomati; valvole di sicurezza anti-sovraccarico.
• Finecorsa posteriore: Design robusto e di facile manutenzione; dita regolabili frontalmente per ridurre i tempi di set-up.
• Bracci di supporto anteriori: Bracci rigidi su guide lineari, bloccabili; cremagliera per posizionamento rapido in altezza; spazzole industriali per protezione lamiera.
• Utensili di piegatura: Attacchi Promecam per ampia disponibilità di utensili; utensili temprati e rettificati per set-up precisi.
• Sicurezza e produttività: Sistema laser AKAS che protegge la zona utensile senza limitare funzioni; concetto di sicurezza conforme CE con barriera ottica posteriore e protezioni laterali.

Dotazione standard

• DELEM DA-53T (controllo 2D touchscreen 4 assi)
• Finecorsa posteriore asse X con guida lineare e vite a sfere
• Bombé motorizzato
• Serraggio rapido utensile superiore
• Sistema di sicurezza laser AKAS
• Barriera ottica posteriore
• Attacco utensili tipo europeo
• Utensile superiore EUROPEAN TYPE 835 mm (segmentato)
• Utensile inferiore EUROPEAN TYPE 4V H: 60x60 mm
• Pedale con interruttore emergenza
• 2 bracci supporto anteriori mobili
• 2 dita finecorsa posteriore regolabili in altezza
• Modalità ECO per risparmio energetico
• Manuale d’uso

Accessori opzionali (esempi)

• Sistema finecorsa posteriore per assi X e R
• Prolunga posteriore asse X
• Dito finecorsa aggiuntivo
• Braccio di supporto aggiuntivo
• Climatizzazione per quadro elettrico
• Aggiornamenti DELEM DA58 / DA66T / DA69T
• Finecorsa X, R, Z1, Z2 per lunghezze maggiori
• Upgrade altezza utensile superiore H = 67,6 mm → H = 105 mm (per 3.100 mm)

Specifiche tecniche

• Modello: AHK V 30400 CNC
• Tipo macchina: Pressa piegatrice (controllo CNC)
• Controllo: DELEM DA-53T (standard)
• Pressione: 400 t
• Lunghezza di piegatura: 3.100 mm
• Distanza tra i montanti: 2.500 mm
• Sbalzo: 510 mm
• Corsa: 310 mm
• Apertura: 525 mm
• Corsa asse X: 750 mm
• Velocità di piegatura / rapido / ritorno: 8 mm/s / 120 mm/s / 130 mm/s
• Potenza motore principale: 37 kW
• Serbatoio idraulico: 350 l
• Dimensioni (L x P x H): 4,3 m x 2,95 m x 3,2 m
• Peso: 20.000 kg
• Attacco utensili: Promecam (tipo europeo)
• Sicurezza: AKAS laser, barriera ottica posteriore, protezioni laterali; conforme CE
