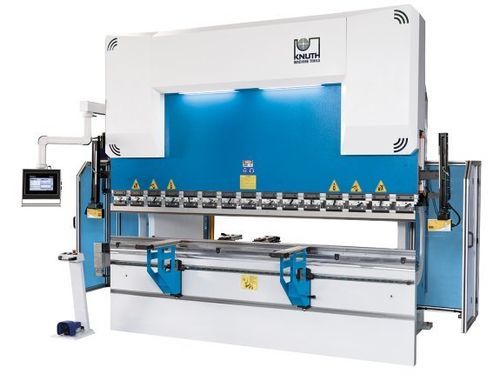

Pressa piegatrice elettroidraulica AHK V 30135 CNC

CNCdi precisione

Panoramica
La piegatrice AHK V 30135 CNC è una pressa piegatrice CNC per impieghi industriali progettata secondo gli standard europei. Unisce progettazione moderna, produzione ad alta precisione e controllo grafico touchscreen DELEM per piegature accurate e ripetibili sia in produzione in serie sia in lotti singoli.

Punti salienti

• Elevata precisione di lavorazione e telaio in acciaio rigido
• Componenti idraulici ed elettronici di alta qualità
• Controllo CNC grafico DELEM
• Sistema di sicurezza laser AKAS sull'utensile
• Opzioni per bombatura motorizzata e diverse configurazioni del finecorsa posteriore

Telaio macchina

• Telaio in acciaio certificato lavorato su centri di lavoro CNC di alto livello per garantire rigidità e precisione dimensionale
• Costruzione saldata e distesa con grandi raggi nelle parti soggette a trazione per evitare cricche di saldatura
• Trave superiore precaricabile e supporto del sistema di misura per compensare deformazioni sotto carico
• Guide, cuscinetti e guarnizioni dimensionati per l'assorbimento ottimale dei carichi verticali e lunga durata

Area di lavoro

• Grande sbalzo, corsa lunga e tavola stretta per agevolare sequenze di piegatura complesse

Bombatura (opzionale)

• Bombatura motorizzata inferiore (opzionale) che assicura uniformità della piega su tutta la lunghezza, in particolare per lamiere spesse

Sistema idraulico

• Cilindri idraulici progettati su misura e rettificati internamente per prestazioni costanti
• Pistoni forgiati, temprati, rettificati e cromati
• Gruppo idraulico e valvole di produttori rinomati per affidabilità a lungo termine
• Valvole di sicurezza per proteggere il sistema in caso di sovraccarico

Finecorsa posteriore

• Finecorsa posteriore robusto e di facile manutenzione; dita regolabili rapidamente dalla parte anteriore per una rapida messa a punto

Bracci di supporto anteriori

• Bracci rigidi su guide lineari, bloccabili in posizione; cremagliera per rapido posizionamento verticale
• Spazzole industriali che proteggono la superficie del pannello e facilitano la movimentazione

Utensili di piegatura

• Attacchi utensile Promecam (europei) compatibili con un'ampia gamma di utensili
• Utensili temprati e rettificati per un assetto preciso e ripetibile

Sicurezza e produttività

• Sistema di sicurezza laser AKAS che monitora l'area utensile senza limitarne le funzioni
• Concetto di sicurezza conforme alle direttive CE vigenti; barriera ottica posteriore e ripari laterali robusti

Specifiche tecniche

• Pressione nominale: 135 t
• Lunghezza di piegatura: 3.100 mm
• Distanza tra i montanti: 2.600 mm
• Sbalzo: 410 mm
• Corsa: 265 mm
• Apertura: 480 mm
• Larghezza tavola: 110 mm
• Altezza tavola: 900 mm
• Corsa asse X: 750 mm
• Velocità di piegatura: 10 mm/s
• Avanzamento rapido: 160 mm/s
• Velocità di ritorno: 130 mm/s
• Velocità avanzamento asse X: 600 mm/s
• Potenza motore principale: 15 kW
• Volume serbatoio idraulico: 230 l
• Dimensioni (L x P x H): 4,05 m x 2,55 m x 2,75 m
• Peso: 9.000 kg
