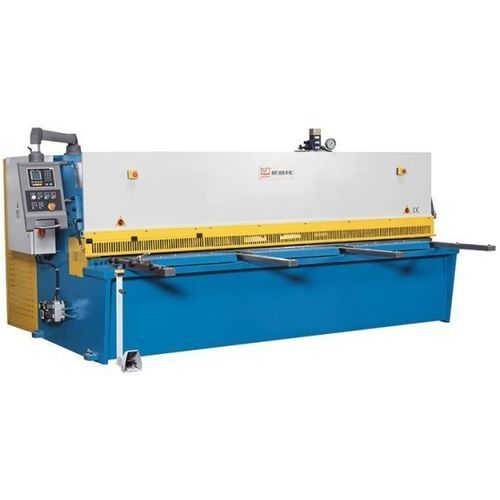

Cesoia idraulica KHT 2506 M NC

per lamieraa ghigliottinaa oscillazione

Descrizione
La KHT 2506 M NC è una cesoia a ghigliottina idraulica con struttura a trave oscillante. La trave di taglio è guidata in un supporto pivot ancorato al telaio macchina, garantendo tagli dritti e prevenendo l'incastro delle lame. Il finecorsa posteriore è posizionato con precisione tramite il controllo NC ESTUN E21.

Punti salienti

• Controllo ESTUN E21 NC per posizionamento preciso
• Arresto posteriore con viti a ricircolo di sfere precaricate
• Dispositivo pneumatico di sollevamento lamiera
• Lame superiori e inferiori adatte per acciaio inossidabile
• Arresto angolare regolabile e bracci di supporto anteriori lunghi

Telaio macchina

• Telaio saldato in acciaio disteso dalle tensioni, costruzione a trave oscillante.
• La trave di taglio compie un movimento oscillante che ristabilisce il gioco tra le lame dopo ogni taglio, riducendo le torsioni.
• Vantaggi: rilascio affidabile dei pezzi, maggiore durata delle lame, regolazione semplice del gioco di taglio.

Supporto materiale

• Grande tavola di lavoro con rulli a sfere per movimentazione fluida.
• Arresto angolare rigido e regolabile per un allineamento preciso della lamiera.
• Bracci di supporto anteriori lunghi e robusti (3 posizioni, 1.000 mm) per pannelli di grandi dimensioni.

Impianto idraulico

• Sistema idraulico affidabile e a bassa manutenzione, con facile accesso per l'assistenza.
• I premilamiera regolati idraulicamente fissano la lamiera vicino alla linea di taglio durante l'operazione.

Arresto posteriore

• Sistema di arresto posteriore robusto, adatto per ambienti produttivi gravosi.
• Viti a ricircolo di sfere precaricate in carter protettivo per precisione e durata; velocità avanzamento asse X: 2.280 mm/min.

Dotazione

• Controllo ESTUN E21 NC per posizionamenti singoli e cicli programmati.
• Unità pedale mobile con arresto di emergenza.
• Linea di taglio a luce d'ombra per un allineamento visivo preciso.
• Lame standard con 4 spigoli di taglio, adatte per acciaio inox.

Sicurezza

• Protezione dita su tutta la lunghezza, ribaltabile fino a 1.000 mm per migliorare la visibilità della linea di taglio.
• Barriera ottica posteriore a protezione dell'area di lavoro; conformità alle normative CE applicabili.

Dotazione standard (selezionata)

• Controllo NC ESTUN E21S
• Dispositivo pneumatico di supporto lamiera
• Arresto posteriore controllato in NC
• Luce di taglio a ombra
• Bracci di supporto anteriori (3 posizioni, 1.000 mm)
• Pedale con arresto di emergenza
• Regolazione manuale del gioco di taglio
• Protezione dita a tutta lunghezza con sezione ribaltabile
• Sistema di sicurezza per area posteriore (barriera luminosa)
• Lame standard per inox (4 spigoli)
• Arresto angolare regolabile; attrezzi e manuale d'uso

Caratteristiche tecniche

• Modello: KHT 2506 M NC
• Lunghezza di lavoro: 2.500 mm
• Sbalzo: 150 mm
• Angolo di taglio: 1,5°
• Corse al minuto: 18 H/min
• Premilamiera: 10 posizioni; capacità premilamiera: 15 t
• Dimensioni tavola: 2.820 mm x 400 mm x 800 mm
• Arresto posteriore: 1.000 mm; velocità avanzamento asse X: 2.280 mm/min
• Bracci di supporto frontali: 3 posizioni, lunghezza 1.000 mm
• Capacità di taglio: (450 N/mm²) max 6 mm; (700 N/mm²) max 4 mm; min 0,6 mm
• Potenza motore principale: 7,5 kW
• Volume serbatoio idraulico: 190 l
• Dimensioni (L x W x H): 3,13 m x 1,53 m x 1,6 m
• Peso: 5.000 kg
