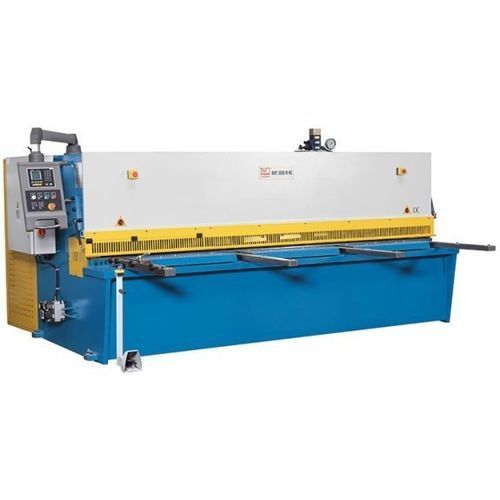

Cesoia idraulica KHT 2006 M NC

per lamieraa ghigliottinaa oscillazione

Descrizione
La cesoia a ghigliottina idraulica KHT 2006 M NC è progettata con trave di taglio oscillante per assicurare tagli dritti e costanti. La trave è guidata in un supporto pivotante ancorato al corpo macchina, evitando il bloccaggio delle lame. Il finecorsa posteriore robusto è posizionato con precisione tramite il controllo NC ESTUN E21.

Punti salienti

• Controllo ESTUN E21 per posizionamento preciso
• Finecorsa posteriore con viti a ricircolo di sfere precaricate
• Sistema pneumatico di sollevamento lamiera
• Lame adatte anche per acciaio inox
• Finecorsa angolare regolabile

Area utile di lavoro (dati tecnici)
Lunghezza di lavorazione: 2.000 mm
Lunghezza di lavoro (profondità inserimento 750 mm): 1.900 mm
Profondità gola: 150 mm
Angolo di taglio: 1,5°
Corse al minuto: 20 H/min
Premilamiera: 9 posizioni
Capacità premilamiera: 14 t
Dimensioni tavola: 2.270 mm x 400 mm x 800 mm

Finecorsa posteriore
Finecorsa posteriore: 1.000 mm
Velocità avanzamento asse X: 2.280 mm/min

Bracci di supporto anteriori
Numero bracci di supporto: 3 posizioni
Lunghezza bracci: 1.000 mm

Capacità di taglio
Spessore lamiera (max.) – 450 N/mm²: 6 mm
Spessore lamiera (min.) – 400 N/mm²: 0,6 mm
Spessore lamiera (max.) – 700 N/mm²: 4 mm
Spessore lamiera (min.) – 700 N/mm²: 0,6 mm

Potenza azionamento
Potenza motore principale: 7,5 kW
Volume serbatoio idraulico: 190 l

Dimensioni e peso
Dimensioni (L x P x H): 2,5 m x 2,15 m x 1,9 m
Peso: 4.500 kg

Dettagli prodotto

• Telaio macchina: Telaio saldato in acciaio, smorzato dalle tensioni interne, con trave oscillante. La trave di taglio effettua un movimento oscillante che ripristina il gioco tra le lame dopo il taglio, riducendo torsioni e prolungando la vita utile delle lame.
• Supporto materiale: Ampio tavolo con rulli a sfere e finecorsa angolare rigido e regolabile per l'allineamento sicuro dei fogli. Bracci di supporto lunghi e robusti per pannelli di grandi dimensioni.
• Impianto idraulico: Sistema affidabile e con ridotta manutenzione. I premilamiera regolabili idraulicamente fissano la lamiera vicino alla linea di taglio durante l'operazione.
• Finecorsa posteriore: Sistema robusto adatto alla produzione intensiva, con viti a ricircolo di sfere montate in protezione.
• Dotazione: Controllo ESTUN E21 per posizionamenti precisi in tagli singoli e cicli programmati; pedaliera mobile con pulsante di emergenza; visualizzazione della linea di taglio tramite proiezione d'ombra; lame adatte per acciaio inox.
• Sicurezza: Protezione continua anti‑dita ribaltabile fino a 1.000 mm per migliore visibilità della linea di taglio; conformità alle normative CE; barriera ottica posteriore per proteggere l'area di lavoro.

Specifiche tecniche

• Modello: KHT 2006 M NC
• Controllo: ESTUN E21 (NC)
• Lunghezza di lavoro: 2.000 mm
• Profondità gola: 150 mm
• Angolo di taglio: 1,5°
• Corse: 20 H/min
• Capacità premilamiera: 14 t
• Dimensioni tavola: 2.270 x 400 x 800 mm
• Finecorsa posteriore: 1.000 mm
• Velocità asse X: 2.280 mm/min
• Bracci di supporto: 3 posizioni, lunghezza 1.000 mm
• Capacità di taglio: fino a 6 mm @450 N/mm²; fino a 4 mm @700 N/mm²; spessore min. 0,6 mm
• Motore principale: 7,5 kW
• Serbatoio idraulico: 190 l
• Dimensioni macchina: 2,5 m x 2,15 m x 1,9 m
• Peso: 4.500 kg
