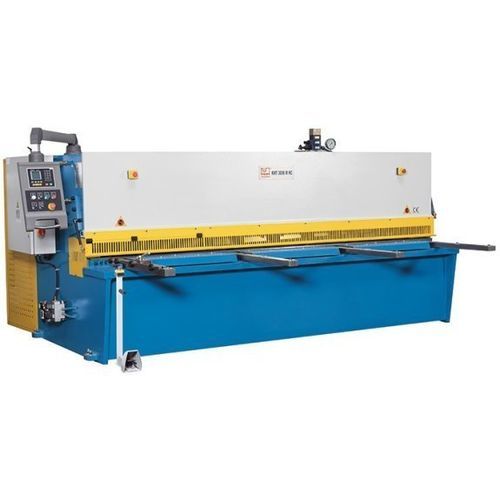

Cesoia idraulica KHT 4006 M NC

per lamieraa ghigliottinaa oscillazione

Descrizione
La KHT 4006 M NC è una cesoia a ghigliottina idraulica progettata con un concetto di taglio a trave oscillante. La trave portacoltelli scorre su un supporto pivot ancorato al telaio, garantendo tagli dritti e prevenendo il bloccaggio delle lame superiore/inferiore. Il finecorsa posteriore è posizionato con precisione tramite il controllo NC ESTUN E21.

Punti salienti

• Controllo NC ESTUN E21 per posizionamento accurato
• Finecorsa posteriore con viti a ricircolo di sfere precaricate
• Dispositivo pneumatico di sollevamento lamiera
• Lame idonee per acciaio inossidabile
• Arresto angolare regolabile e lunghi bracci di supporto anteriori

Telaio macchina

• Struttura saldata in acciaio a basso stress, progettata per taglio con trave oscillante per ridurre le torsioni
• La trave di taglio compie un movimento ad arco per ripristinare il gioco tra le lame dopo ogni taglio
• Vantaggi: sgancio prevedibile dei pezzi, qualità di taglio stabile, regolazione gioco lame semplificata

Supporto materiale

• Ampio piano di lavoro con rulli a sfera per agevole movimentazione e allineamento delle lamiere
• Arresto angolare rigido e quattro bracci di supporto anteriori da 1.000 mm

Idraulica

• Impianto idraulico affidabile e di facile manutenzione con accesso servizio ottimizzato
• Premilamiere a regolazione idraulica che fissano la lamiera vicino alla linea di taglio

Finecorsa posteriore

• Sistema di finecorsa posteriore robusto, adatto a ambienti produttivi
• Viti a ricircolo di sfere precaricate in protezione; velocità avanzamento asse X: 2.280 mm/min

Equipaggiamento

• Controllo ESTUN E21 NC per tagli singoli e cicli programmati
• Pedale mobile con arresto di emergenza
• Indicazione della linea di taglio tramite ombra proiettata
• Lame superiore e inferiore predisposte per inox

Sicurezza

• Protezione dita continua con sezione ribaltabile per migliore visibilità (ribaltabile fino a 1.000 mm)
• Barriera luminosa posteriore a protezione dell’area di lavoro
• Funzioni di sicurezza conformi alle normative CE vigenti

Specifiche tecniche

• Modello: KHT 4006 M NC
• Controllo: ESTUN E21 NC
• Lunghezza di lavoro: 4.000 mm
• Sbalzo: 150 mm
• Angolo di taglio: 1,5°
• Corse: 12 H/min
• Premilamiera: 16 posizioni, capacità 24,5 t
• Dimensioni tavolo: 4.330 mm x 500 mm x 800 mm
• Corsa finecorsa posteriore: 1.000 mm (avanzamento X: 2.280 mm/min)
• Bracci di supporto anteriori: 4 posizioni, lunghezza 1.000 mm
• Capacità di taglio: fino a 6 mm @ 450 N/mm²; fino a 4 mm @ 700 N/mm²; spessore min. 0,6 mm
• Motore principale: 7,5 kW
• Serbatoio idraulico: 250 l
• Dimensioni (L x W x H): 4,63 m x 1,85 m x 1,7 m
• Peso: 8.600 kg
