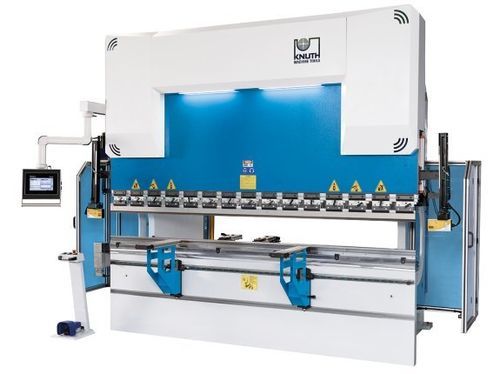

Pressa piegatrice idraulica AHK V 30220 CNC

CNCdi precisione

Panoramica La pressa piegatrice AHK V 30220 CNC è progettata per applicazioni industriali di piegatura conformi agli standard europei. Integra un controllo grafico touchscreen DELEM per la programmazione CNC e il controllo del processo e può essere configurata con diverse opzioni di finecorsa posteriore in base alle esigenze produttive.

Punti di forza

• Telai e componenti lavorati con precisione
• Controllo grafico DELEM (DA-53T)
• Sistema di sicurezza laser ottico sull’utensile (AKAS)
• Bombatura inferiore motorizzata opzionale per precisione su lamiere spesse
• Cilindri idraulici progettati su misura e componenti idraulici consolidati

Telaio macchina

• Telaio in acciaio ricavato da materiale certificato, lavorato su centri CNC di alto livello
• Costruzione saldata con distensione delle tensioni e superfici di fissaggio lavorate
• Trave superiore dimensionata per precaricare e ridurre le deformazioni
• Supporto del sistema di misurazione che compensa deformazioni sotto carichi massimi
• Guide, cuscinetti e guarnizioni dimensionati per l’assorbimento ottimale dei carichi verticali

Area di lavoro

• Profondità gola elevata, corsa lunga e tavola stretta per sequenze di piegatura complesse

Bombatura (opzionale)

• Bombatura inferiore motorizzata disponibile per garantire risultati uniformi su tutta la lunghezza di piegatura con lamiere di maggiore spessore

Sistema idraulico

• Cilindri idraulici progettati specificamente e rettificati internamente
• Pistoni in acciaio forgiato, temprati, rettificati e cromati
• Gruppo idraulico e valvole di produttori noti
• Valvole di sicurezza per proteggere il sistema in caso di sovraccarico

Arresto posteriore

• Progettazione robusta e di facile manutenzione
• Dita del finecorsa regolabili dalla parte anteriore della macchina con attrezzo di sicurezza per una regolazione rapida

Bracci di supporto anteriori

• Bracci di supporto rigidi su guide lineari, bloccabili nella posizione richiesta
• Sistema a cremagliera per rapido posizionamento in altezza
• Spazzole industriali per agevolare la movimentazione e proteggere le superfici

Utensili di piegatura

• Portautensili stile Promecam compatibile con ampia gamma di utensili
• Utensili temprati e rettificati per una messa a punto precisa

Sicurezza e produttività

• Sistema di sicurezza laser AKAS che monitora l’area utensile senza limitare le funzionalità
• Concetto di sicurezza conforme alle direttive CE vigenti
• Barriera ottica posteriore e protezioni laterali robuste per la sicurezza dell’area di lavoro

Controllo (DELEM)

• DELEM DA-53T: touchscreen 10,1", fino a 4 assi (Y1/Y2, X, R) di serie
• Navigazione hotkey, backup USB, database utensili/materiali/prodotti
• Algoritmi di asse avanzati, funzioni di programmazione, opzioni tandem e offline

Specifiche tecniche

• Modello: AHK V 30220 CNC
• Pressione nominale: 220 t
  Lunghezza di piegatura: 3.100 mm
  Distanza tra colonne: 2.600 mm
  Sbalzo: 410 mm
  Corsa: 265 mm
  Apertura: 480 mm
  Larghezza tavola: 110 mm
  Altezza tavola: 900 mm
• Corsa asse X: 750 mm
• Velocità di piegatura: 9 mm/s
  Avanzamento rapido: 150 mm/s
  Velocità di ritorno: 140 mm/s
  Velocità asse X: 600 mm/s
• Potenza motore principale: 22 kW
• Serbatoio idraulico: 350 l
  Dimensioni (L x Larg x H): 4,1 m x 2,6 m x 2,85 m
  Peso: 12.000 kg
