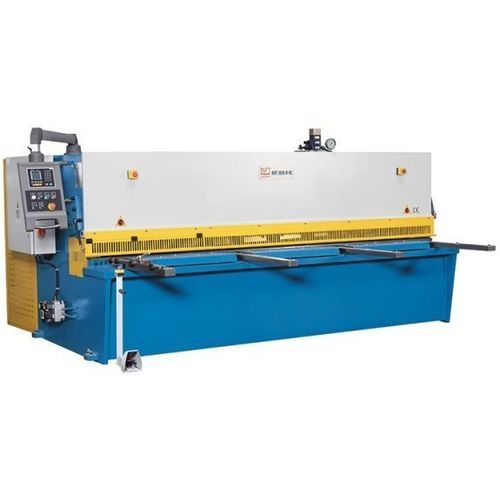

Cesoia idraulica KHT 4008 M NC

per lamieraa ghigliottinaa oscillazione

Descrizione
Il modello KHT 4008 M NC è una cesoia idraulica a trave oscillante progettata per tagli di lamiera precisi e ripetibili in produzione industriale. La trave di taglio scorre su un cuscinetto pivotante e il finecorsa posteriore è posizionato con il controllo ESTUN E21 NC. Indicato per acciaio e inox quando sono richieste ripetibilità e controllo del gioco lama.

Punti salienti

• Controllo ESTUN E21 NC per posizionamento preciso del finecorsa
• Viti a ricircolo di sfere precaricate sul finecorsa
• Sollevamento lamiera pneumatico per movimentazione sicura
• Lame idonee per acciaio inossidabile
• Arresto angolare regolabile e linea di taglio a ombra

Telaio macchina

• Struttura saldata in acciaio rilassato, progettazione a trave oscillante
• La trave di taglio ripristina il gioco tra le lame dopo ogni taglio, riducendo torsioni e prolungando la vita utile delle lame

Supporto materiale

• Ampio tavolo con sfere a rulli per agevole movimentazione
• Arresto angolare rigido e bracci di supporto lunghi per fissare lastre di grandi dimensioni

Impianto idraulico

• Sistema idraulico affidabile, di semplice manutenzione e adatto alla produzione
• I premilamiera regolati idraulicamente fissano il pannello vicino alla linea di taglio

Arresto posteriore

• Sistema arresto posteriore robusto per ambienti produttivi gravosi
• Viti a ricircolo di sfere precaricate montate in custodia protettiva

Dotazione

• Controllo ESTUN E21 NC: posizionamento in singolo taglio e in programmi
• Unità pedale mobile con arresto di emergenza
• Indicatore linea di taglio tramite sagoma in ombra
• Lame standard per inox e dispositivo di sollevamento pneumatico

Sicurezza

• Protezione dita continua ribaltabile fino a 1000 mm per miglior visibilità
• Barriera ottica posteriore per proteggere l’area di lavoro
• Dispositivi di sicurezza conformi alle normative CE vigenti

Specifiche tecniche

• Modello: KHT 4008 M NC
• Marca: KNUTH
• Lunghezza di lavoro: 4.000 mm
• Sbalzo: 150 mm
• Angolo di taglio: 1,5°
• Corse: 8 H/min
• Premilamiera: 15 posizioni
• Forza premilamiera: 30 t
• Dimensioni tavolo: 4.330 mm x 550 mm x 800 mm
• Corsa arresto posteriore: 1.000 mm
• Velocità avanzamento asse X: 2.280 mm/min
• Bracci di supporto frontali: 4 posizioni, lunghezza 1.000 mm
• Capacità di taglio (450 N/mm²): fino a 8 mm; (700 N/mm²): fino a 5 mm
• Motore principale: 11 kW
• Serbatoio idraulico: 300 l
• Dimensioni (L x P x H): 4,65 m x 1,90 m x 1,76 m
• Peso: 9.700 kg

Applicazioni consigliate

• Taglio in serie di lamiera in officine di produzione e linee industriali
• Preparazione materiale con necessità di posizionamento preciso del finecorsa e ripetibilità
