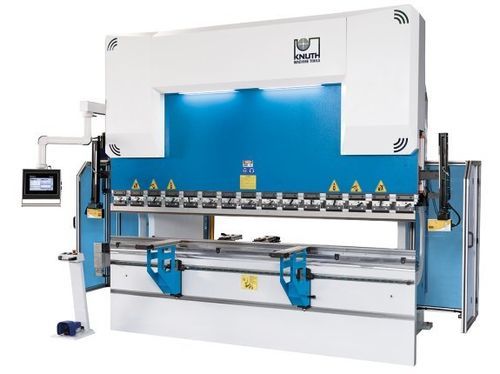

Pressa piegatrice idraulica AHK V 40320 CNC

CNCdi precisione

Descrizione
La pressa piegatrice idraulica AHK V 40320 CNC è progettata per piegature industriali pesanti in conformità agli standard europei. Dotata di controllo grafico DELEM (DA-53T e opzioni), assicura una programmazione CNC efficiente e il controllo completo del ciclo di piegatura. Diverse opzioni di finecorsa posteriore e accessori permettono la configurazione per varie esigenze produttive.

Punti salienti

• Telaio lavorato di alta precisione e compatibilità con utensili temprati
• Componenti idraulici ed elettronici di prima qualità
• Controllo grafico DELEM per programmazione multi-asse
• Sistema di sicurezza laser AKAS sull'utensile e barriera ottica posteriore
• Soluzioni per risparmio di tempo e modalità ECO per risparmio energetico

Telaio macchina

• Telaio in acciaio certificato, saldato e disteso, lavorato su centri CNC di alto livello
• Componenti sollecitati progettati con grandi raggi per minimizzare crepe di saldatura
• Trave superiore precaricabile per ridurre le deformazioni
• Supporto del sistema di misurazione che compensa deformazioni per mantenere la precisione

Area di lavoro

• Ampia gola, corsa lunga e tavola stretta per sequenze di piegatura complesse

Bombatura (opzionale)

• Bombatura motorizzata (opzionale) per uniformare il risultato di piegatura su tutta la lunghezza su lamiere spesse

Sistema idraulico

• Cilindri idraulici progettati su misura e rettificati internamente
• Pistoni forgiati in acciaio, temprati, rettificati e cromati
• Blocco idraulico e valvole di produttori rinomati; valvole di sicurezza contro sovraccarichi

Finecorsa posteriore

• Struttura robusta e di semplice manutenzione; dita regolabili rapidamente dalla parte anteriore

Bracci di supporto anteriori

• Bracci rigidi su guide lineari, bloccabili in posizione; cremagliera per rapido posizionamento verticale; spazzole industriali per proteggere la superficie

Utensili di piegatura

• Sistema di serraggio Promecam (tipo europeo) con ampia scelta di utensili
• Utensili temprati e rettificati per setup preciso

Sicurezza e produttività

• Sistema laser AKAS che protegge l’area utensile senza limitare la funzionalità
• Concetto di sicurezza conforme alle direttive CE
• Barriera ottica posteriore e robuste protezioni laterali per garantire la sicurezza dell’area di lavoro

Dotazione standard

• Controllo Delem DA-53T (touchscreen 2D, fino a 4 assi)
• Finecorsa asse X con guida lineare e vite a ricircolo di sfere
• Bombatura motorizzata, serraggio rapido utensile superiore, sistema di sicurezza laser AKAS
• Barriera luminosa, pedale con arresto di emergenza, 2 bracci di supporto anteriori mobili, 2 dita finecorsa regolabili in altezza, modalità ECO

Specifiche tecniche

• Pressione: 320 t
• Lunghezza di piegatura: 4.100 mm
• Distanza tra montanti: 3.600 mm
• Profondità gola: 410 mm
• Corsa: 265 mm
• Apertura: 480 mm
• Larghezza tavola: 154 mm
• Altezza tavola: 970 mm
• Corsa asse X: 750 mm
• Velocità di piegatura: 9 mm/s
• Avanzamento rapido: 150 mm/s
• Velocità di ritorno: 130 mm/s
• Velocità asse X: 600 mm/s
• Potenza motore principale: 30 kW
• Volume serbatoio idraulico: 350 l
• Dimensioni (L x P x H): 5,3 m x 2,9 m x 3 m
• Peso: 18.500 kg

Nota

• La macchina può essere personalizzata con opzioni aggiuntive (assi di finecorsa, controlli Delem avanzati, estensioni, automazione) in base alle esigenze produttive.
